binder 99 1488 812 08 neupravený zástrčkový konektor pre senzory - aktory, 99 1488 812 08-20, piny: 8, 1 ks

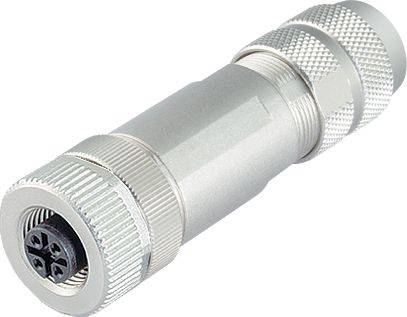

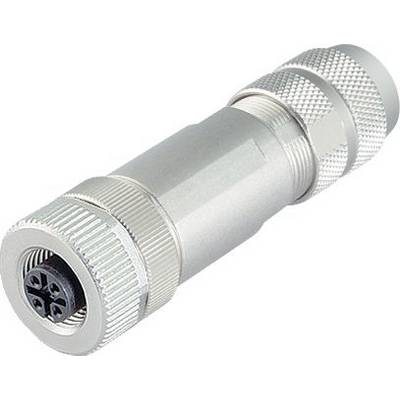

Strieborný guľatý konektor so zvlneným zakončením a štvorpólovou zástrčkou, vhodný pre priemyselné použitie.

Ilustračný obrázok

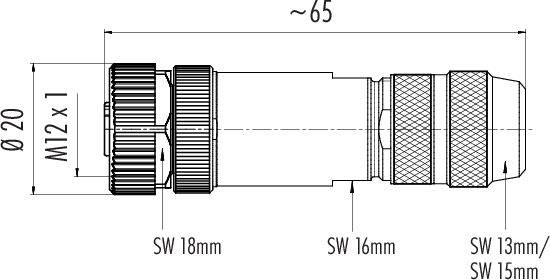

Technický výkres konektora s rozmermi: dĺžka ~65 mm, priemer Ø 20 mm, závit M12 x 1, šírky kľúča SW 18 mm, SW 16 mm, SW 13 mm, SW 15 mm.

Diagram elektrickej zásuvkovej spojky s 7 polohami, číslovanými od 1 do 7, s vyznačeným uhlom 45 stupňov.

1/3

Ilustračný obrázok

Kategória výrobku

neupravený zástrčkový konektor pre senzory - aktory

Prevedenie

zásuvka, rovná

Strana pripojenia A

M12

Počet pólov

Menovité napätie

30 V

Datasheety: (PDF)

Doručenie: St 29. 7.

65 Ks

Počet

Celkom (53,99 € / kus)

53,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

99 1488 812 08 Séria 713

Káblová zásuvka M12-A
Počet palíc: 8
8,0 - 9,0 mm
tienený
skrutkovacia svorka
IP67
UL

Dodatočné informácie:

Technické parametre

EMC vhodnosť: tienené
Izolačný odpor:> 10⁸ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál kontaktného telesa: PA
Uzamykací materiál: tlakovo liaty zinok, poniklovaný
Priechod kábla: 8,0 - 9,0 mm
Typ montáže: káblová montáž

Typ: 99 1488 812 08

Kategória výrobku: neupravený zástrčkový konektor pre senzory - aktory

Prevedenie: zásuvka, rovná

Strana pripojenia A: M12

Počet pólov: 8

Menovité napätie: 30 V

Menovitý prúd: 1.5 A

Menovitý prúd - filter: 1.5 A

Prierez pripojovacieho vodiča (max.): 0.50 mm²

Pripojenie: skrutková svorka

Kódovanie: typ A

Materiál kontaktu: CuSn

Kontaktná plocha: Au (zlato)

: IP67

Typ upevnenia: skrutkovacie

Číslo výrobcu: 99 1488 812 08-20

Obsah: 1 ks

Spĺňa RoHS: áno

Na stiahnutie

Datasheet

Datasheet 3218707 binder 99 1488 812 08 neupravený zástrčkový konektor pre senzory - aktory, 99 1488 812 08-20, piny: 8, 1 ks

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú dostupné rovné a uhlové, ako aj v prírubových verziách. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA
