binder 99 1488 814 08 neupravený zástrčkový konektor pre senzory - aktory, 99 1488 814 08-20, piny: 8, 1 ks

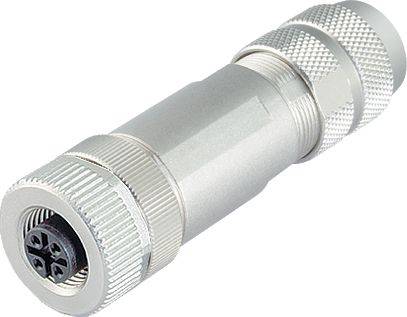

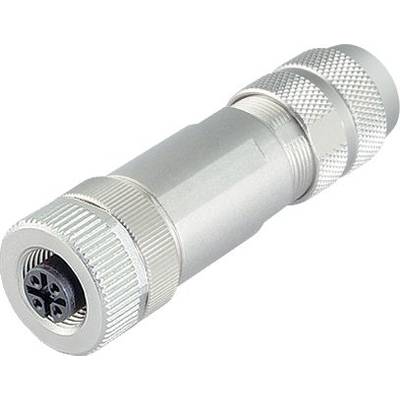

Strieborný konektor s vrúbkovaným povrchom a viacerými pripájacími miestami na jednom konci, určený pre elektrické prepojenia.

Ilustračný obrázok

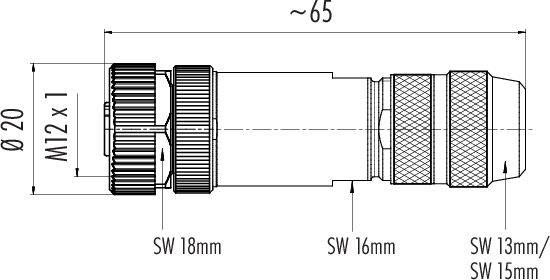

Technický výkres valcového konektora so závitom M12 s rozmermi: priemer 20 mm, dĺžka cca 65 mm.

Schéma zapojenia 8-kolíkového konektora. Kolíky sú očíslované a šípka znázorňuje uhol 45 stupňov medzi kolíkmi 1 a 2.

1/3

Ilustračný obrázok

Kategória výrobku

neupravený zástrčkový konektor pre senzory - aktory

Prevedenie

zásuvka, rovná

Strana pripojenia A

M12

Počet pólov

Menovité napätie

30 V

Datasheety: (PDF)

Doručenie: St 29. 7.

62 Ks

Počet

Celkom (51,99 € / kus)

51,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

99 1488 814 08 Séria 713

Káblová zásuvka M12-A
Počet palíc: 8
5,0 - 8,0 mm
tienený
skrutkovacia svorka
IP67
UL

Dodatočné informácie:

Technické parametre

EMC vhodnosť: tienené
Izolačný odpor:> 10⁸ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál kontaktného telesa: PA
Uzamykací materiál: tlakovo liaty zinok, poniklovaný
Priechod kábla: 5,0 - 8,0 mm
Typ montáže: káblová montáž

Druh obalu: Piece

Typ: 99 1488 814 08

Kategória výrobku: neupravený zástrčkový konektor pre senzory - aktory

Prevedenie: zásuvka, rovná

Strana pripojenia A: M12

Počet pólov: 8

Menovité napätie: 30 V

Menovitý prúd: 1.5 A

Menovitý prúd - filter: 1.5 A

Prierez pripojovacieho vodiča (max.): 0.50 mm²

Pripojenie: skrutková svorka

Typ závitu, šírka pripojenie: M12

Typ závitu, pripojenie kábla a montáž: M12

Kódovanie: typ A

Materiál kontaktu: CuSn

Kontaktná plocha: Au (zlato)

: IP67

Vlastnosti: tienený

Typ upevnenia: skrutkovacie

Číslo výrobcu: 99 1488 814 08-20

Obsah: 1 ks

Ø kábla do: 8.0 mm

Ø kábla od: 5.0 mm

Priemer kábla (rozsah): 5.0 - 8.0 mm

Spĺňa RoHS: áno

Na stiahnutie

Datasheet

Datasheet 3218708 binder 99 1488 814 08 neupravený zástrčkový konektor pre senzory - aktory, 99 1488 814 08-20, piny: 8, 1 ks

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory v rozsahu od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú k dispozícii rovné a uhlové ako aj prírubové verzie. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA
