binder 99 1492 914 12 neupravený zástrčkový konektor pre senzory - aktory, 99 1492 914 12-20, piny: 12, 1 ks

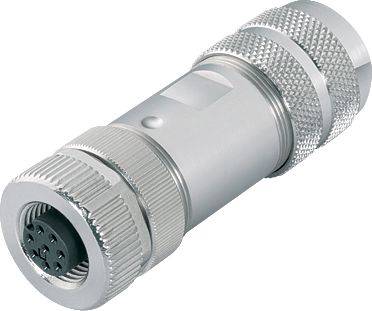

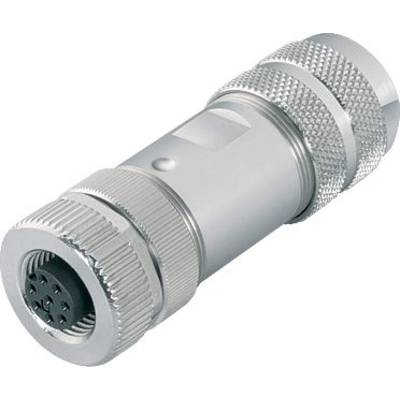

Strieborný, valcovitý konektor so závitovými skrutkovými spojmi a viacerými elektrickými kontaktmi na jednom konci.

Ilustračný obrázok

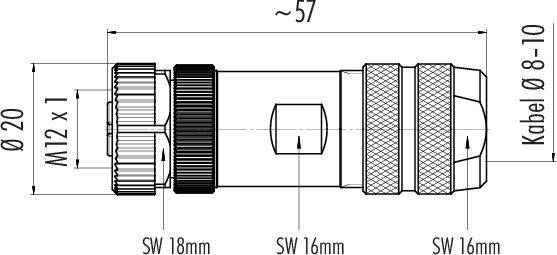

Technický výkres konektora s rozmermi: dĺžka cca 57 mm, priemer 20 mm, závit M12 x 1. Priemer kábla 8-10 mm.

Diagram okrúhleho konektora s očíslovanými pozíciami pinov od 1 do 12. Pozícia 1 je označená v uhle 45 stupňov.

1/3

Ilustračný obrázok

Kategória výrobku

neupravený zástrčkový konektor pre senzory - aktory

Prevedenie

zásuvka, rovná

Strana pripojenia A

M12

Počet pólov

Menovité napätie

60 V

Datasheety: (PDF)

Doručenie: St 29. 7.

88 Ks

Počet

Celkom (53,99 € / kus)

57,99 €

-7 %

53,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

99 1492 914 12 Séria 713

Káblová zásuvka M12-A
Počet palíc: 12
8,0 - 10,0 mm
tienený
spájkovanie
IP67

Dodatočné informácie:

Technické parametre

EMC vhodnosť: tienené
Izolačný odpor:> 10⁸ Ω
Kontaktný odpor: ≤ 5 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: I
Stupeň znečistenia: 1
Materiál kontaktného telesa: PBT (UL94 V-0)
Uzamykací materiál: tlakovo liaty zinok, poniklovaný
Priechod kábla: 8,0 - 10,0 mm
Typ montáže: káblová montáž

Druh obalu: Piece

Typ: 99 1492 914 12

Kategória výrobku: neupravený zástrčkový konektor pre senzory - aktory

Prevedenie: zásuvka, rovná

Strana pripojenia A: M12

Počet pólov: 12

Menovité napätie: 60 V

Menovitý prúd: 5 A

Menovitý prúd - filter: 5 A

Prierez pripojovacieho vodiča (max.): 0.25 mm²

Pripojenie: spájkovaný konektor

Typ závitu, šírka pripojenie: M12

Typ závitu, pripojenie kábla a montáž: M12

Kódovanie: typ A

Materiál kontaktu: CuZn

Kontaktná plocha: Au (zlato)

: IP67

Vlastnosti: tienený

Typ upevnenia: skrutkovacie

Číslo výrobcu: 99 1492 914 12-20

Obsah: 1 ks

Ø kábla do: 10.0 mm

Ø kábla od: 8.0 mm

Priemer kábla (rozsah): 8.0 - 10.0 mm

Spĺňa RoHS: áno

Na stiahnutie

Datasheet

Datasheet 3218714 binder 99 1492 914 12 neupravený zástrčkový konektor pre senzory - aktory, 99 1492 914 12-20, piny: 12, 1 ks

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory v rozsahu od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú dostupné rovné a uhlové, ako aj v prírubových verziách. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA
