binder 99 2033 02 14 99 2033 02 14-20 konektor kábla, 1 ks

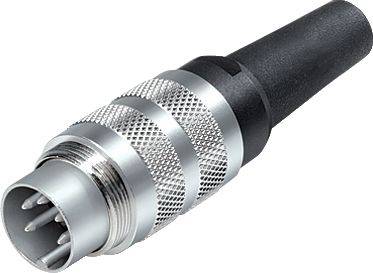

Strieborný kovový konektor s viacerými kolíkmi a čiernym plastovým obalom, ktorý sa typicky používa pre elektronické prepojenia.

Ilustračný obrázok

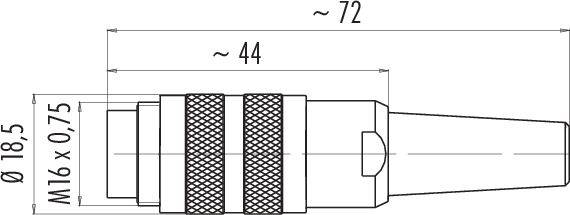

Technický výkres konektora s rozmermi: dĺžka ~72 mm, Ø 18,5 mm, závit M16 x 0,75, dĺžka ~44 mm.

Schéma konektora s 14 kontaktmi, označené písmenami E až L v smere hodinových ručičiek. Čiary oddeľujú hornú a dolnú radu písmen.

1/3

Ilustračný obrázok

Kategória výrobku

konektor kábla

Prevedenie

zástrčka, rovná

Počet kontaktov

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Doručenie: St 9. 9.

31 Ks

Počet

Celkom (32,99 € / kus)

32,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

99 2033 02 14 Séria 581

Konektor kábla M16 IP40
Počet palíc: 14
6,0 - 8,0 mm
tienený
spájkovanie
IP40

Technické parametre

EMC vhodnosť: tienené
Izolačný odpor: ≥ 10¹⁰ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: I
Stupeň znečistenia: 1
Materiál kontaktného telesa: PBT (UL94 V-0)
Priechod kábla: 6,0 - 8,0 mm
Typ montáže: káblová montáž

Typ: 99 2033 02 14

Kategória výrobku: konektor kábla

Prevedenie: zástrčka, rovná

Počet kontaktov: 14

Pripojenie: spájkovaný konektor

Obsah: 1 ks

Menovitý prúd: 3 A

Menovitý prúd - filter: 3 A

Uzávierka: skrutka

Menovité napätie: 60 V

Materiál kontaktu: CuZn

: AWG 24

Číslo výrobcu: 99 2033 02 14-20

Pólov: 14

Maximálny prierez: 0.25 mm²

Rozsah prierezov: 0.25 mm² (max)

Spĺňa RoHS: áno

: IP40

Séria: 581

Na stiahnutie

Datasheet

Datasheet 3215999 binder 99 2033 02 14 99 2033 02 14-20 konektor kábla, 1 ks

Popis

Týchto sedem radov miniatúrnych kruhových konektorov je vhodných pre širokú škálu aplikácií vďaka širokému spektru uzamykacích systémov, usporiadania kontaktov, IP hodnotenia a zakončení. Zákazníci si môžu vybrať medzi push-pull, snap-in, bajonetovým a M16 zamykaním. V závislosti od série sú konektory s 2 až 24 kontaktmi dostupné v káblových alebo prírubových verziách. Typy pripojenia zahŕňajú krimpovacie, ponorné spájkovanie, skrutkové svorky a spájkované spoje, lankové drôty a lisované káble. Rovnako ako všetky spojovacie produkty, aj tieto miniatúrne konektory sú vyrobené z vysoko kvalitných materiálov pre dlhú a spoľahlivú životnosť. Mnohé sú schválené UL a VDE, niektoré sú v súlade s ASIG.

Charakteristika:

• Trieda ochrany IP40, IP67, IP67 tienené alebo IP68
• 2 až 24-pólové
• Verzie s rovným a uhlovým káblom
• Prírubové verzie
• Pozlátené alebo postriebrené mosadzné a bronzové kontakty
• 1000 párovacích cyklov a viac
• Viacnásobné uzamykacie systémy vrátane bajonetu, západky a M16

Tento text bol preložený strojovo.
