binder 99 3360 100 03 neupravený zástrčkový konektor pre senzory - aktory, 99 3360 100 03-20, piny: 3, 1 ks

Valcový kovový konektor s viacerými kolíkmi a štruktúrovaným povrchom, používaný pre priemyselné alebo technické prepojenia.

Ilustračný obrázok

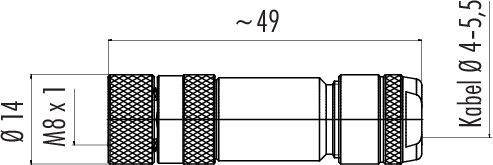

Technický výkres konektora s rozmermi: priemer 14 mm, dĺžka cca 49 mm, závit M8 x 1, vhodný pre káble Ø 4-5,5 mm.

Pohľad zhora na guľatý konektor s tromi kontaktnými otvormi, označený číslami 3, 4 a 1, v smere hodinových ručičiek od spodnej ľavej strany.

1/3

Ilustračný obrázok

Kategória výrobku

neupravený zástrčkový konektor pre senzory - aktory

Prevedenie

zásuvka, rovná

Strana pripojenia A

Počet pólov

Menovité napätie

60 V

Datasheety: (PDF)

Doručenie: St 29. 7.

33 Ks

Počet

Celkom (38,99 € / kus)

38,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

99 3360 100 03 Séria 768

Káblová zásuvka M8
Počet palíc: 3
4,0 - 5,5 mm
tienený
skrutkovacia svorka
IP67
UL uvedené

Technické parametre

EMC vhodnosť: tienené
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: II
Kategória prepätia: III
Stupeň znečistenia: 3
Materiál tela kontaktu: PA66 (UL94HB)
Materiál zámku: CuZn (poniklovaná mosadz)
Priechod kábla: 4,0 - 5,5 mm
Typ montáže: káblová montáž

Typ: 99 3360 100 03

Kategória výrobku: neupravený zástrčkový konektor pre senzory - aktory

Prevedenie: zásuvka, rovná

Strana pripojenia A: M8

Počet pólov: 3

Menovité napätie: 60 V

Menovitý prúd: 4 A

Menovitý prúd - filter: 4 A

Prierez pripojovacieho vodiča (max.): 0.50 mm²

Pripojenie: skrutková svorka

Materiál kontaktu: CuZn

Kontaktná plocha: Au (zlato)

Prierez min: 0.14 mm²

: IP67

Typ upevnenia: skrutkovacie

Číslo výrobcu: 99 3360 100 03-20

Obsah: 1 ks

Spĺňa RoHS: áno

Na stiahnutie

Datasheet

Datasheet 3218746 binder 99 3360 100 03 neupravený zástrčkový konektor pre senzory - aktory, 99 3360 100 03-20, piny: 3, 1 ks

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú dostupné rovné a uhlové, ako aj v prírubových verziách. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA
