binder 99 3482 458 08 neupravený zástrčkový konektor pre senzory - aktory, 99 3482 458 08-20, piny: 8, 1 ks

Skrutkovacia spojka pre sklenenú optickú sieť: Vľavo kovový adaptér, vpravo čierna zásuvka so zlatými kolíkmi.

Ilustračný obrázok

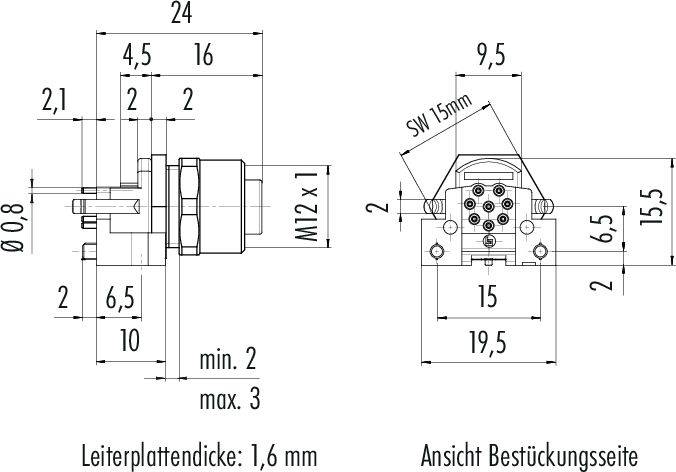

'Výkres konektora s rozmermi v mm. Vľavo: Bočný pohľad s hrúbkou dosky plošných spojov 1,6 mm. Vpravo: Pohľad spredu na stranu osadenia.'

Schéma zapojenia 8-pólového konektora s 45-stupňovou výrezom v ľavom hornom rohu. Póly sú očíslované od 1 do 8 v smere hodinových ručičiek.

1/3

Ilustračný obrázok

Kategória výrobku

neupravený zástrčkový konektor pre senzory - aktory

Prevedenie

zásuvka, rovná

Strana pripojenia A

M12

Počet pólov

Menovité napätie

30 V

Datasheety: (PDF)

Doručenie: St 29. 7.

6 Ks

Počet

Celkom (30,99 € / kus)

30,99 €

s DPH

Už len 6 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

99 3482 458 08 Séria 763

Prírubová objímka M12-A
Počet palíc: 8
tienený
ponorné spájkovanie
IP68
UL
na montáž PCB

Dodatočné informácie:

Technické parametre

EMC vhodnosť: tienené
Izolačný odpor:> 10⁸ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál kontaktného telesa: PA
Typ montáže: montáž do krytu

Typ: 99 3482 458 08

Kategória výrobku: neupravený zástrčkový konektor pre senzory - aktory

Prevedenie: zásuvka, rovná

Strana pripojenia A: M12

Počet pólov: 8

Menovité napätie: 30 V

Menovitý prúd: 2 A

Menovitý prúd - filter: 2 A

Pripojenie: spájkovaný konektor

Kódovanie: typ A

Materiál kontaktu: CuSn

Kontaktná plocha: Au (zlato)

: IP68

Typ upevnenia: skrutkovacie

Číslo výrobcu: 99 3482 458 08-20

Obsah: 1 ks

Spĺňa RoHS: áno

Na stiahnutie

Datasheet

Datasheet 3218809 binder 99 3482 458 08 neupravený zástrčkový konektor pre senzory - aktory, 99 3482 458 08-20, piny: 8, 1 ks

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory v rozsahu od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú dostupné rovné a uhlové ako aj prírubové verzie. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA
