binder 99 3731 200 04 neupravený zástrčkový konektor pre senzory - aktory, 99 3731 200 04-20, piny: 4, 1 ks

Zelená zástrčka a strieborná zásuvka vedľa seba, súčasť elektrického prepájacieho systému.

Ilustračný obrázok

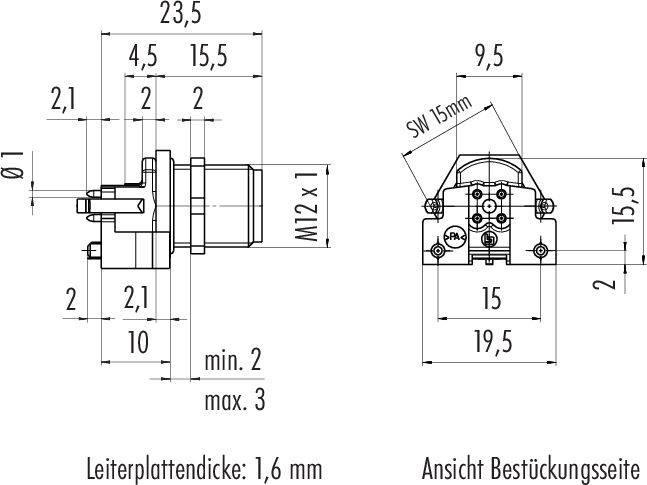

Technický výkres konektora: rozmery, typ závitu (M12 x1), hrúbka dosky plošných spojov (1,6 mm), pohľad z osadzovacej strany.

Technický výkres kruhového konektora s piatimi očíslovanými kontaktmi, uhol medzi kontaktmi je 61,5° a 45°.

1/3

Ilustračný obrázok

Kategória výrobku

neupravený zástrčkový konektor pre senzory - aktory

Prevedenie

prírubová zástrčka

Strana pripojenia A

M12

Počet pólov

Menovité napätie

250 V

Datasheety: (PDF)

Doručenie: Pi 17. 7.

5 Ks

Počet

Celkom (15,99 € / kus)

15,99 €

s DPH

Už len 5 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

99 3731 200 04 séria 876

Prírubový konektor M12-D
Počet palíc: 4
netienené
ponorné spájkovanie
IP67
UL
na napájanie (napájanie)
dvojdielna verzia

Technické parametre

EMC vhodnosť: netienené
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: II
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál kontaktného telesa: PA
Materiál zámku: CuZn (poniklovaná mosadz)
Typ montáže: montáž do krytu

Typ: 99 3731 200 04

Kategória výrobku: neupravený zástrčkový konektor pre senzory - aktory

Prevedenie: prírubová zástrčka

Strana pripojenia A: M12

Počet pólov: 4

Menovité napätie: 250 V

Menovitý prúd: 4 A

Menovitý prúd - filter: 4 A

Pripojenie: spájkovaný konektor

Typ závitu, šírka pripojenie: M12

Kódovanie: typ D

Materiál kontaktu: CuZn

Kontaktná plocha: Au (zlato)

: IP67

Vlastnosti: tienený

Typ upevnenia: skrutkovacie

Číslo výrobcu: 99 3731 200 04-20

Obsah: 1 ks

Spĺňa RoHS: áno

Varianty(Všetky ceny sú s DPH)

Typ

Menovitý prúd - filter

Prevedenie

Menovité napätie

Dĺžka kábla

binder 70 3733 705 04 neupravený zástrčkový konektor pre senzory - aktory, piny: 4, 0.5 m, 20 ks

Objednávacie číslo:2560801

70 3733 705 04

4 A

prírubová zástrčka

250 V

0.5 m

binder 70 3733 706 04 neupravený zástrčkový konektor pre senzory - aktory, piny: 4, 0.5 m, 20 ks

Objednávacie číslo:2560802

70 3733 706 04

4 A

prírubová zástrčka

250 V

0.5 m

binder 70 3734 705 04 neupravený zástrčkový konektor pre senzory - aktory, piny: 4, 0.5 m, 20 ks

Objednávacie číslo:2560803

70 3734 705 04

4 A

zásuvka, rovná

250 V

0.5 m

binder 70 3734 706 04 neupravený zástrčkový konektor pre senzory - aktory, piny: 4, 0.5 m, 20 ks

Objednávacie číslo:2560804

70 3734 706 04

4 A

zásuvka, rovnáprírubová zásuvka

250 V

0.5 m

binder 76 0136 0011 00404-0200 neupravený zástrčkový konektor pre senzory - aktory, piny: 4, 20 ks

Objednávacie číslo:2560822

76 0136 0011 00404-0200

4 A

zásuvka, rovná

250 V

binder 76 0236 0011 00404-0200 neupravený zástrčkový konektor pre senzory - aktory, piny: 4, 20 ks

Objednávacie číslo:2560861

76 0236 0011 00404-0200

4 A

zásuvka, rovná

250 V

binder 76 0536 1011 00404-0200 neupravený zástrčkový konektor pre senzory - aktory, piny: 4, 20 ks

Objednávacie číslo:2560885

76 0536 1011 00404-0200

4 A

zásuvka, rovnáprírubová zásuvka

250 V

binder 77 4529 4529 50704-0030 upravený zástrčkový konektor pre senzory - aktory, piny: 4, 0.3 m, 20 ks

Objednávacie číslo:2563392

77 4529 4529 50704-0030

4 A

zástrčka, rovná

25 V/AC60 V/DC

0.3 m

binder 77 4529 4529 50704-0060 upravený zástrčkový konektor pre senzory - aktory, piny: 4, 0.6 m, 20 ks

Objednávacie číslo:2563393

77 4529 4529 50704-0060

4 A

zástrčka, rovná

25 V/AC60 V/DC

0.6 m

binder 77 4529 4529 50704-0100 upravený zástrčkový konektor pre senzory - aktory, piny: 4, 1 m, 20 ks

Objednávacie číslo:2563394

77 4529 4529 50704-0100

4 A

zástrčka, rovná

25 V/AC60 V/DC

1 m

Na stiahnutie

Datasheet

Datasheet 3218828 binder 99 3731 200 04 neupravený zástrčkový konektor pre senzory - aktory, 99 3731 200 04-20, piny: 4, 1 ks

Popis

binder ponúka 7 rôznych kruhových konektorov na prenos signálu a dát v moderných, automatizovaných továrňach. Ide predovšetkým o kruhové konektory M8, M12 a M16, ktoré si môže zákazník nakonfigurovať tak, aby vyhovovali príslušnej oblasti použitia. Pokiaľ ide o prenos dát, náš najnovší tienený konektor M12 s kódovaním X zvládne prenosové rýchlosti až impozantných 10 Gbit/s.

Charakteristika:

• 6 produktových radov
• Rôzne uzamykacie systémy vrátane M8, M12 a M16
• Kódovanie vrátane M12 - B, -D a -X
• Trieda ochrany od IP20 do IP69K
• 2 až 8 kontaktov
• Tienené a tienené
• PUR a PVC káble
• Dĺžky káblov od 0,5 m do 10 m

Tento text bol preložený strojovo.
