binder 99 4842 00 19 99 4842 00 19-20 káblová skriňa, 1 ks

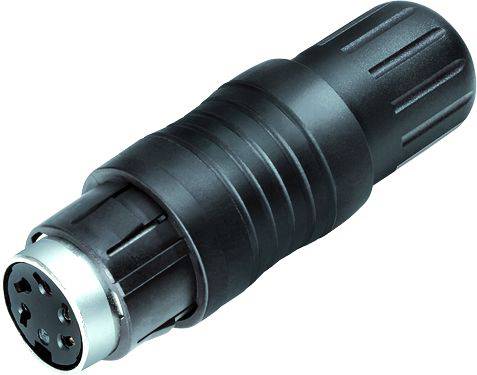

Čierny valcovitý konektor s piatimi kovovými kolíkmi na jednom konci.

Ilustračný obrázok

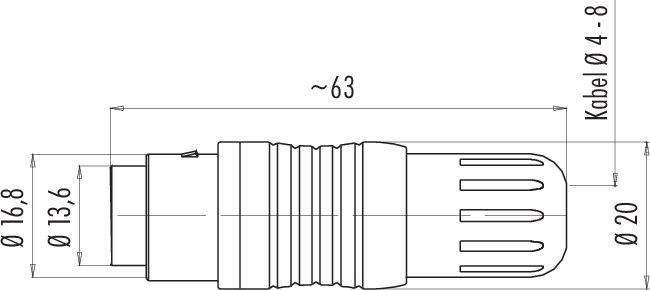

Technický výkres konektora: celková dĺžka cca 63 mm, priemer 16,8 mm, vhodný pre priemer kábla 4-8 mm.

Schéma zapojenia okrúhleho konektora s označením kontaktných kolíkov od A po U, rozdelené na dva polkruhy.

1/3

Ilustračný obrázok

Kategória výrobku

káblová skriňa

Prevedenie

zásuvka, rovná

Počet kontaktov

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Doručenie: St 29. 7.

2 Ks

Počet

Celkom (41,99 € / kus)

41,99 €

s DPH

Už len 2 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

99 4842 00 19 Séria 440

Push-pull káblová zásuvka
Počet palíc: 19
4,0 - 8,0 mm
tienený
spájkovanie
IP67

Technické parametre

EMC vhodnosť: tienené
Izolačný odpor: ≥ 10¹⁰ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: I
Stupeň znečistenia: 1
Materiál kontaktného telesa: PBT (UL94 V-0)
Priechod kábla: 4,0 - 8,0 mm
Typ montáže: káblová montáž

Typ: 99 4842 00 19

Kategória výrobku: káblová skriňa

Prevedenie: zásuvka, rovná

Počet kontaktov: 19

Pripojenie: spájkovaný konektor

Obsah: 1 ks

Menovitý prúd: 3 A

Menovitý prúd - filter: 3 A

Uzávierka: Tlačiť ťahať

Menovité napätie: 60 V

Materiál kontaktu: CuSn

Materiál puzdra: PA GF

: AWG 24

Číslo výrobcu: 99 4842 00 19-20

Pólov: 19

Maximálny prierez: 0.25 mm²

Rozsah prierezov: 0.25 mm² (max)

Spĺňa RoHS: áno

: IP67

Séria: 440

Na stiahnutie

Datasheet

Datasheet 3216175 binder 99 4842 00 19 99 4842 00 19-20 káblová skriňa, 1 ks

Popis

Týchto sedem radov miniatúrnych kruhových konektorov je vhodných pre širokú škálu aplikácií vďaka širokému spektru uzamykacích systémov, usporiadania kontaktov, IP hodnotenia a zakončení. Zákazníci si môžu vybrať medzi push-pull, snap-in, bajonetovým a M16 zamykaním. V závislosti od série sú konektory s 2 až 24 kontaktmi dostupné v káblových alebo prírubových verziách. Typy pripojenia zahŕňajú krimpovacie, ponorné spájkovanie, skrutkové svorky a spájkované spoje, lankové drôty a lisované káble. Rovnako ako všetky spojovacie produkty, aj tieto miniatúrne konektory sú vyrobené z vysoko kvalitných materiálov pre dlhú a spoľahlivú životnosť. Mnohé sú schválené UL a VDE, niektoré sú v súlade s ASIG.

Charakteristika:

• Trieda ochrany IP40, IP67, IP67 tienené alebo IP68
• 2 až 24-pólové
• Verzie s rovným a uhlovým káblom
• Prírubové verzie
• Pozlátené alebo postriebrené mosadzné a bronzové kontakty
• 1000 párovacích cyklov a viac
• Viacnásobné uzamykacie systémy vrátane bajonetového, západkového a M16
