binder 99 5456 75 16 99 5456 75 16-20 uhlová zásuvka, 1 ks

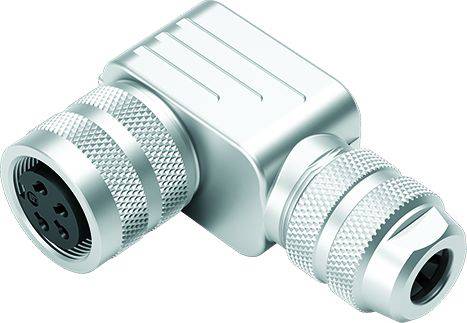

Uhlový adaptér pre káblové pripojenia s dvoma otočnými konektormi, jeden samčí a jeden samičí, vyrobený zo strieborného kovu.

Ilustračný obrázok

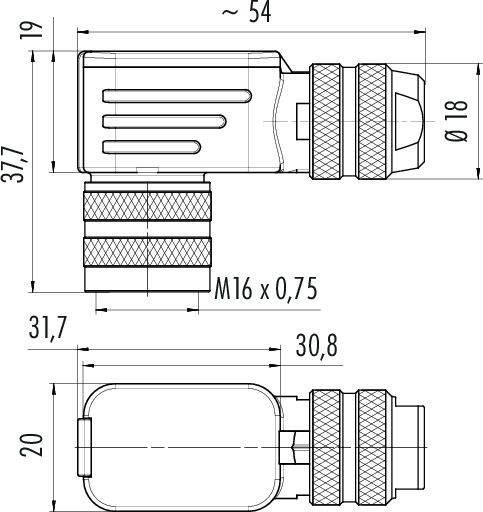

Technický výkres obdĺžnikového komponentu s rozmermi. Detailný pohľad zobrazuje prípoje a závity na bočnej strane s údajmi o veľkosti.

Diagram elektrického konektora s 12 kolíkmi usporiadanými v kruhu, označenými písmenami od A po N.

1/3

Ilustračný obrázok

Kategória výrobku

uhlová zásuvka

Prevedenie

zásuvka, zahnutá

Počet kontaktov

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Doručenie: St 9. 9.

95 Ks

Počet

Celkom (49,99 € / kus)

49,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

99 5456 75 16 Séria 423

Uhlová zásuvka M16 IP67
Počet palíc: 16
6,0 - 8,0 mm
tienený
spájkovanie
IP67
UL

Technické parametre

EMC vhodnosť: tienené
Izolačný odpor: ≥ 10¹⁰ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: I
Stupeň znečistenia: 1
Materiál kontaktného telesa: PBT (UL94 V-0)
Priechod kábla: 6,0 - 8,0 mm
Typ montáže: káblová montáž

Typ: 99 5456 75 16

Kategória výrobku: uhlová zásuvka

Prevedenie: zásuvka, zahnutá

Počet kontaktov: 16

Pripojenie: spájkovaný konektor

Obsah: 1 ks

Menovitý prúd: 3 A

Menovitý prúd - filter: 3 A

Uzávierka: skrutka

Menovité napätie: 60 V

Materiál kontaktu: CuSn

Materiál puzdra: mosadz poniklovaná

: AWG 24

Číslo výrobcu: 99 5456 75 16-20

Pólov: 16

Maximálny prierez: 0.25 mm²

Rozsah prierezov: 0.25 mm² (max)

Spĺňa RoHS: áno

: IP67

Séria: 423

Na stiahnutie

Datasheet

Datasheet 3216328 binder 99 5456 75 16 99 5456 75 16-20 uhlová zásuvka, 1 ks

Popis

Týchto sedem radov miniatúrnych kruhových konektorov je vhodných pre širokú škálu aplikácií vďaka širokému spektru uzamykacích systémov, usporiadania kontaktov, IP hodnotenia a zakončení. Zákazníci si môžu vybrať medzi push-pull, snap-in, bajonetovým a M16 zamykaním. V závislosti od série sú konektory s 2 až 24 kontaktmi dostupné v káblových alebo prírubových verziách. Typy pripojenia zahŕňajú krimpovacie, ponorné spájkovanie, skrutkové svorky a spájkované spoje, lankové drôty a lisované káble. Rovnako ako všetky spojovacie produkty, aj tieto miniatúrne konektory sú vyrobené z vysoko kvalitných materiálov pre dlhú a spoľahlivú životnosť. Mnohé sú schválené UL a VDE, niektoré sú v súlade s ASIG.

Charakteristika:

• Trieda ochrany IP40, IP67, IP67 tienené alebo IP68
• 2 až 24-pólové
• Verzie s rovným a uhlovým káblom
• Prírubové verzie
• Pozlátené alebo postriebrené mosadzné a bronzové kontakty
• 1000 párovacích cyklov a viac
• Viacnásobné uzamykacie systémy vrátane bajonetu, západky a M16

Tento text bol preložený strojovo.
