binder 99 5672 15 08 99 5672 15 08-20 káblová skriňa, 1 ks

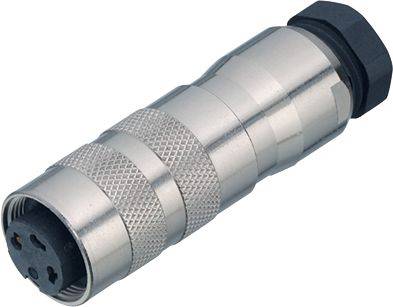

Kovový konektor so zvlneným úchytom a čiernym plastovým krytom, vhodný pre elektronické prepojenia.

Ilustračný obrázok

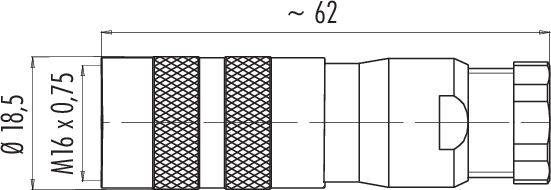

Technický výkres konektora s rozmermi: priemer 18,5 mm, dĺžka približne 62 mm, závit M16 x 0,75.

Schéma elektrickej zásuvky s číslovaním od 1 do 8 pre kruhovito usporiadané kontaktné body.

1/3

Ilustračný obrázok

Kategória výrobku

káblová skriňa

Prevedenie

zásuvka, rovná

Počet kontaktov

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Doručenie: St 7. 10.

906 Ks

Počet

Celkom (32,99 € / kus)

32,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

99 5672 15 08 Séria 423

Káblová zásuvka M16 IP67
Počet pólov: 8 DIN
6,0 - 8,0 mm
tienený
spájkovanie
IP68
UL
V súlade s AISG

Technické parametre

EMC vhodnosť: tienené
Izolačný odpor: ≥ 10¹⁰ Ω
Kontaktný odpor: ≤ 5 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: I
Stupeň znečistenia: 1
Materiál kontaktného telesa: PBT (UL94 V-0)
Priechod kábla: 6,0 - 8,0 mm
Typ montáže: káblová montáž

Typ: 99 5672 15 08

Kategória výrobku: káblová skriňa

Prevedenie: zásuvka, rovná

Počet kontaktov: 8

Pripojenie: spájkovaný konektor

Obsah: 1 ks

Menovitý prúd: 5 A

Menovitý prúd - filter: 5 A

Uzávierka: skrutka

Menovité napätie: 60 V

Materiál kontaktu: CuSn

Materiál puzdra: mosadz poniklovaná

: AWG 18

Číslo výrobcu: 99 5672 15 08-20

Pólov: 8

Maximálny prierez: 0.75 mm²

Rozsah prierezov: 0.75 mm² (max)

Spĺňa RoHS: áno

: IP68
IP67

Séria: 423

Na stiahnutie

Datasheet

Datasheet 3216466 binder 99 5672 15 08 99 5672 15 08-20 káblová skriňa, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3216466 binder 99 5672 15 08 99 5672 15 08-20 káblová skriňa, 1 ks

Popis

Týchto sedem radov miniatúrnych kruhových konektorov je vhodných pre širokú škálu aplikácií vďaka širokému spektru uzamykacích systémov, usporiadania kontaktov, IP hodnotenia a zakončení. Zákazníci si môžu vybrať medzi push-pull, snap-in, bajonetovým a M16 zamykaním. V závislosti od série sú konektory s 2 až 24 kontaktmi dostupné v káblových alebo prírubových verziách. Typy pripojenia zahŕňajú krimpovacie, ponorné spájkovanie, skrutkové svorky a spájkované spoje, lankové drôty a lisované káble. Rovnako ako všetky spojovacie produkty, aj tieto miniatúrne konektory sú vyrobené z vysoko kvalitných materiálov pre dlhú a spoľahlivú životnosť. Mnohé sú schválené UL a VDE, niektoré sú v súlade s ASIG.

Charakteristika:

• Trieda ochrany IP40, IP67, IP67 tienené alebo IP68
• 2 až 24-pólové
• Verzie s rovným a uhlovým káblom
• Prírubové verzie
• Pozlátené alebo postriebrené mosadzné a bronzové kontakty
• 1000 párovacích cyklov a viac
• Viacnásobné uzamykacie systémy vrátane bajonetového, západkového a M16
