binder 99 6518 000 12 Subminiatúrne guľatý konektor, 1 ks | Conrad Electronic

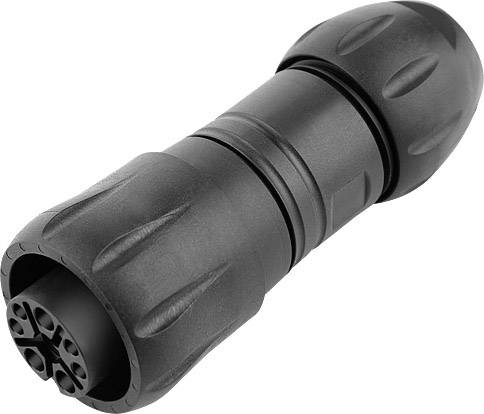

Čierny cylindrický konektor s rebrovanými krytmi na oboch koncoch. Vhodný pre robustné elektrické pripojenia.

Ilustračný obrázok

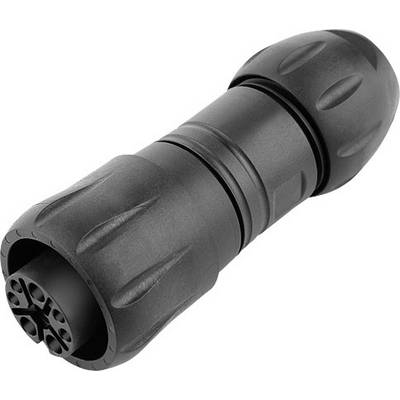

Čierny cylindrický konektor s rebrovanými krytmi na oboch koncoch. Vhodný pre robustné elektrické pripojenia.

Technický výkres súčiastky s rozmermi. Zobrazuje komplexný tvar s viacerými sekciami a symetriou na oboch stranách.

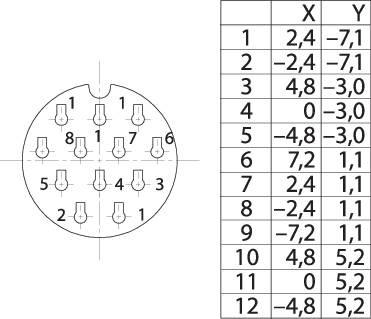

'Technická kresba okrúhleho konektora s dvanástimi pinmi, priložená tabuľka uvádza súradnice (X, Y) pre každý pin.'

Krok za krokom: schéma zapojenia kábla. Znázorňuje montážny postup v 8 krokoch s podrobnými ilustráciami jednotlivých fáz.

Technický výkres valcového stroja s presnými rozmermi a detailmi tvaru a štruktúry vrátane rebier.

'Technický výkres zapojenia konektora s tabuľkou pinového usporiadania. Tabuľka zobrazuje X-Y súradnice pre každý pin 1-12.'

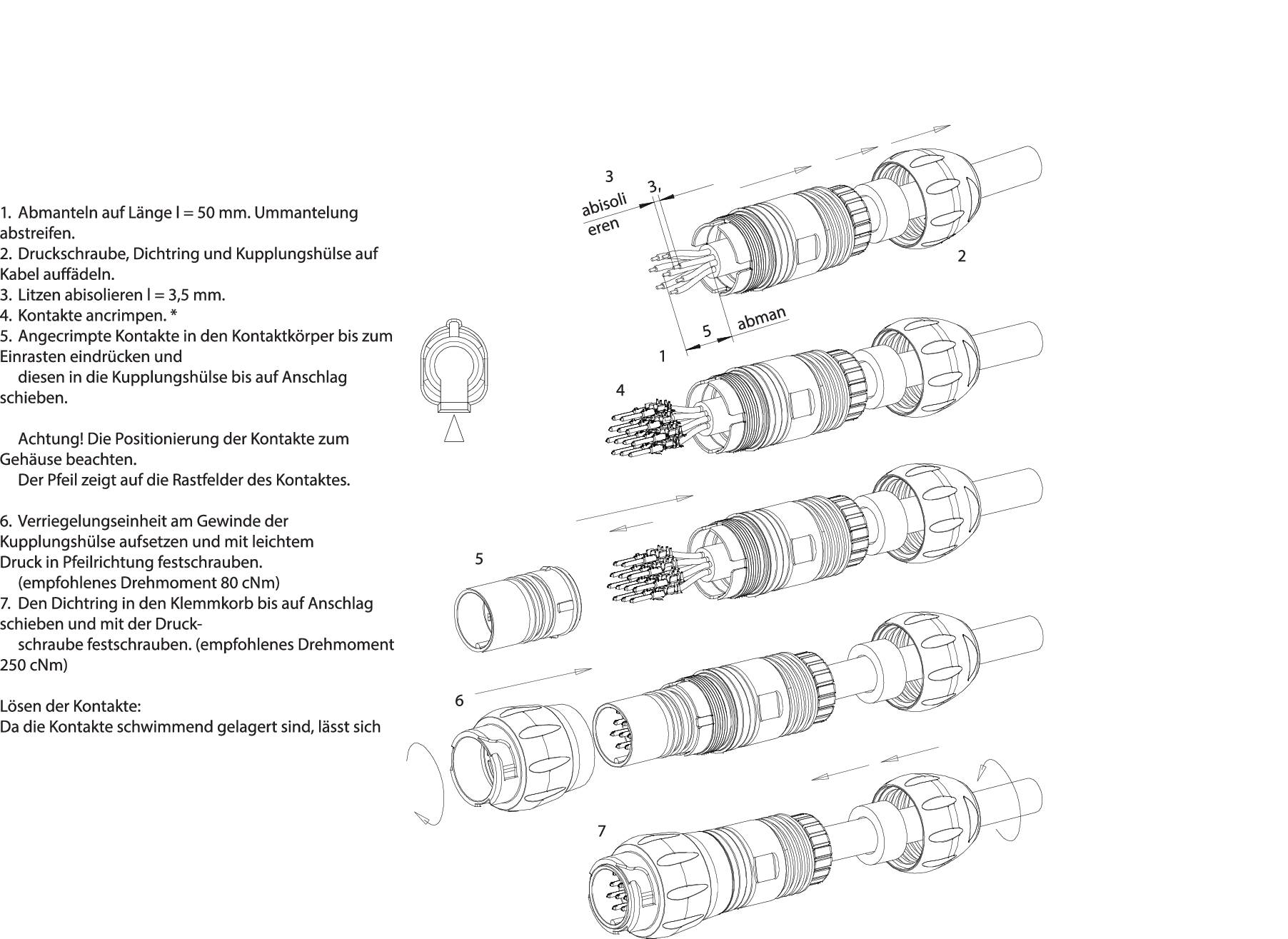

Rozložený výkres viacdielnej zástrčky s popisom jednotlivých častí vpravo a označeniami vľavo ako návod.

1/7

Ilustračný obrázok

Kategória výrobku

Subminiatúrne guľatý konektor

Prevedenie

spojka, rovná

Počet kontaktov

12

Pripojenie

krimpované

Obsah

1 ks

Datasheety: (PDF)

Deutsch (Deutschland)

binder

32 Ks

Počet

Ks

Celkom (25,99 € / kus)

€

Nahlásiť právny incident

Technické parametre

Typ: 99 6518 000 12

Kategória výrobku: Subminiatúrne guľatý konektor

Prevedenie: spojka, rovná

Počet kontaktov: 12

Pripojenie: krimpované

Farba: čierna

Obsah: 1 ks

Max. teplota: +100 °C

Menovitý prúd: 5 A

Min. teplota: -40 °C

Menovitý prúd - filter: 5 A

Počet pólov: nie

Menovité napätie: 250 V

Ø kábla do: 13 mm

Ø kábla od: 7 mm

Materiál puzdra: PA

Uhol pripojenia: 180°

Číslo výrobcu: 99 6518 000 12

Priemer kábla (rozsah): 7 - 13 mm

Pólov: 12

: IP68
IP69K

Na stiahnutie

Datasheet

Deutsch (Deutschland)

Datasheet 1665971 binder 99 6518 000 12 Subminiatúrne guľatý konektor, 1 ks
