binder 99 9105 460 03 Subminiatúrne guľatý konektor, 1 ks

Biely a modrý kabelový konektor s rebrovanou rukoväťou a tromi kolíkmi, ktorý sa bežne používa pre audio zariadenia.

Ilustračný obrázok

Výkres dvoch vetracích mriežok: Hore model pre veľkosť 4-6, dole pre veľkosť 6-8. Obe s rozmermi a detailmi.

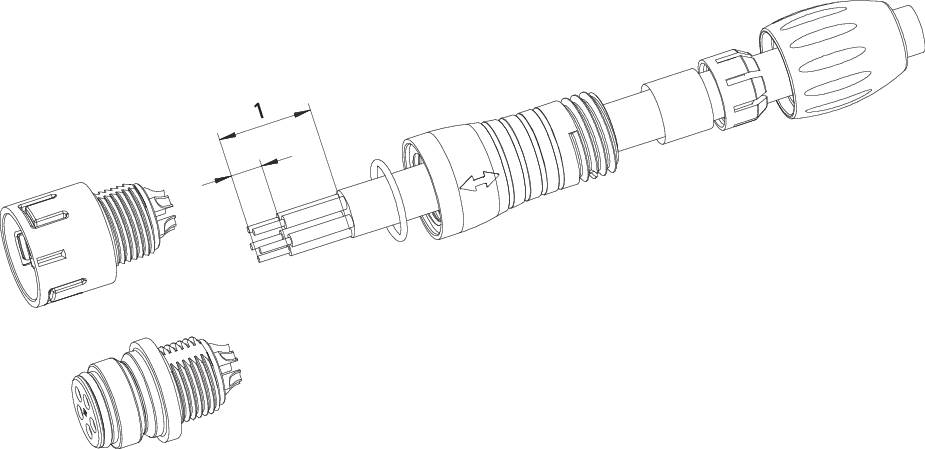

Výkres rozloženého pohľadu konektora s odnímateľnými dielmi. Zobrazuje internú štruktúru a spojovacie prvky.

Diagram s kruhovým tvarom zobrazuje tri číslované kruhy. Vedľa neho sa napravo nachádza tabuľka so súradnicami XY pre každé číslo.

Technický výkres dvoch konektorov. Detaily zobrazujú rozmery 4-6 mm a 6-8 mm so schematicky nakreslenými komponentmi a údajmi o dĺžke.

Rozložený výkres konektora. Zobrazuje časti ako zástrčku, zásuvku a vnútornú štruktúru. Používa sa v technických príručkách.

1/6

Ilustračný obrázok

Kategória výrobku

Subminiatúrne guľatý konektor

Prevedenie

zástrčka, rovná

Počet kontaktov

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Doručenie: Št 23. 7.

15 Ks

Počet

Celkom (8,49 € / kus)

8,49 €

s DPH

Nahlásiť právny incident

Technické parametre

Typ: 99 9105 460 03

Kategória výrobku: Subminiatúrne guľatý konektor

Prevedenie: zástrčka, rovná

Počet kontaktov: 3

Pripojenie: spájkovaný konektor

Farba: modrá

Obsah: 1 ks

Max. teplota: +85 °C

Menovitý prúd: 7 A

Min. teplota: -40 °C

Menovitý prúd - filter: 7 A

Počet pólov: nie

Menovité napätie: 250 V

Materiál kontaktu: mosadz pozlátená

Ø kábla do: 6 mm

Ø kábla od: 4 mm

Materiál puzdra: PA (UL 94 V-0)

: 20

Uhol pripojenia: 180°

Číslo výrobcu: 99 9105 460 03

Priemer kábla (rozsah): 4 - 6 mm

Pólov: 3

Maximálny prierez: 0.75 mm²

Rozsah prierezov: 0.75 mm² (max)

: IP67

Na stiahnutie

Datasheet

Datasheet 1665884 binder 99 9105 460 03 Subminiatúrne guľatý konektor, 1 ks
