binder 99 9115 50 05 Subminiatúrne guľatý konektor, 1 ks | Conrad Electronic

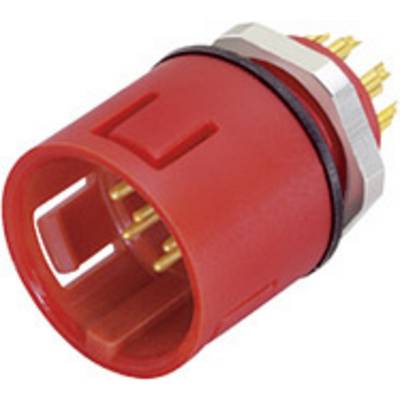

Červený cylindrický konektor so žltými kovovými kolíkmi a šesťhrannou maticou. Používa sa pre elektrické zapojenia.

Ilustračný obrázok

Červený cylindrický konektor so žltými kovovými kolíkmi a šesťhrannou maticou. Používa sa pre elektrické zapojenia.

Technický výkres valcovitej súčiastky s rozmermi a popiskami. Zobrazuje dĺžku, priemer a polohu drážky.

Konštrukčný výkres kruhu s priemerom 10 jednotiek vrátane rozmerov a technických detailov.

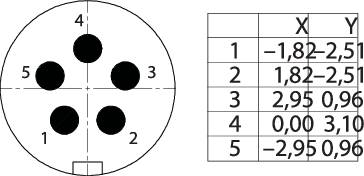

Diagram s piatimi číslovanými bodmi v kruhu a tabuľkou napravo. Tabuľka zobrazuje X- a Y-súradnice bodov.

Technický výkres mechanickej súčiastky s rozmermi v milimetroch. Zobrazuje detailné pohľady a rozmery komponentov.

Technický výkres kruhu s priemerom '10,6'. Čiary a šípky znázorňujú rozmery a polohy.

1/6

Ilustračný obrázok

Kategória výrobku

Subminiatúrne guľatý konektor

Prevedenie

prírubová zástrčka

Počet kontaktov

5

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Deutsch (Deutschland)

binder

Doručenie: Št 23. 7.

5 Ks

Počet

Ks

Celkom (9,99 € / kus)

9,99 €

s DPH

Už len 5 Ks skladom!

Nahlásiť právny incident

Technické parametre

Typ: 99 9115 50 05

Kategória výrobku: Subminiatúrne guľatý konektor

Prevedenie: prírubová zástrčka

Počet kontaktov: 5

Pripojenie: spájkovaný konektor

Farba: červená

Obsah: 1 ks

Max. teplota: +85 °C

Menovitý prúd: 5 A

Min. teplota: -25 °C

Menovitý prúd - filter: 5 A

Počet pólov: nie

Menovité napätie: 125 V

Materiál kontaktu: mosadz pozlátená

Materiál puzdra: PA (UL 94 V-0)

: 20

Uhol pripojenia: 180°

Číslo výrobcu: 99 9115 50 05

Pólov: 5

Maximálny prierez: 0.75 mm²

Rozsah prierezov: 0.75 mm² (max)

: IP67

Na stiahnutie

Datasheet

Deutsch (Deutschland)

Datasheet 1665897 binder 99 9115 50 05 Subminiatúrne guľatý konektor, 1 ks
