binder 99 9115 60 05 Subminiatúrne guľatý konektor, 1 ks | Conrad Electronic

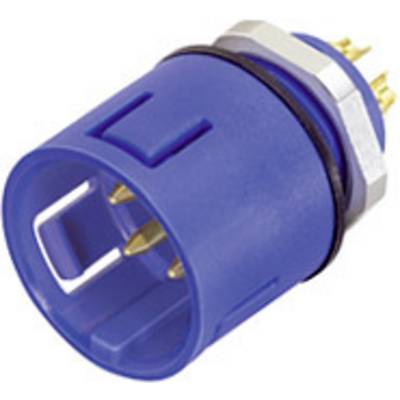

Modrý elektrický konektor so zlatými kolíkmi a strieborným krúžkom. Používa sa pre elektrické prepojenia v zariadeniach.

Ilustračný obrázok

Modrý elektrický konektor so zlatými kolíkmi a strieborným krúžkom. Používa sa pre elektrické prepojenia v zariadeniach.

Technický výkres valcovitej súčiastky s rozmermi v milimetroch a viacerými bočnými a čelnými pohľadmi.

Technický výkres kruhu s priemerom 10 cm s rezom cez stred, znázorňuje rozmery a orientáciu.

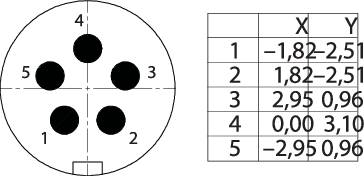

Obrázok kruhu s piatimi očíslovanými bodmi usporiadanými v mriežke. Vedľa tabuľka s X- a Y-koordinátami bodov.

Technický výkres valcovej mechanickej súčiastky s rozmermi v milimetroch, vrátane priemeru a viacerých priečnych rezov.

Technický výkres kruhu s priemerom '106' a dvoma čiarami so šípkami na koncoch.

1/6

Ilustračný obrázok

Kategória výrobku

Subminiatúrne guľatý konektor

Prevedenie

prírubová zástrčka

Počet kontaktov

5

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Deutsch (Deutschland)

binder

Doručenie: Št 23. 7.

18 Ks

Počet

Ks

Celkom (12,99 € / kus)

12,99 €

s DPH

Nahlásiť právny incident

Technické parametre

Typ: 99 9115 60 05

Kategória výrobku: Subminiatúrne guľatý konektor

Prevedenie: prírubová zástrčka

Počet kontaktov: 5

Pripojenie: spájkovaný konektor

Farba: modrá

Obsah: 1 ks

Max. teplota: +85 °C

Menovitý prúd: 5 A

Min. teplota: -25 °C

Menovitý prúd - filter: 5 A

Počet pólov: nie

Menovité napätie: 125 V

Materiál kontaktu: mosadz pozlátená

Materiál puzdra: PA (UL 94 V-0)

: 20

Uhol pripojenia: 180°

Číslo výrobcu: 99 9115 60 05

Pólov: 5

Maximálny prierez: 0.75 mm²

Rozsah prierezov: 0.75 mm² (max)

: IP67

Na stiahnutie

Datasheet

Deutsch (Deutschland)

Datasheet 1665898 binder 99 9115 60 05 Subminiatúrne guľatý konektor, 1 ks
