binder 99 9116 50 05 Subminiatúrne guľatý konektor, 1 ks | Conrad Electronic

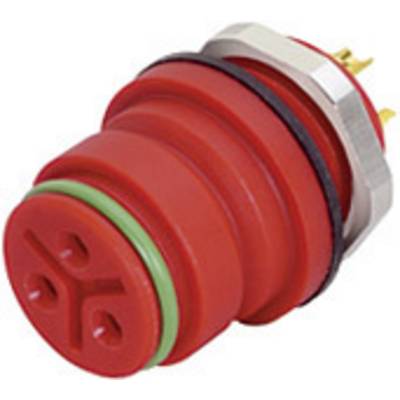

Červený elektrický konektor s tromi elektrickými kontaktmi a upevňovacím závitovým krúžkom pre bezpečné pripojenie a utesnenie.

Ilustračný obrázok

Červený elektrický konektor s tromi elektrickými kontaktmi a upevňovacím závitovým krúžkom pre bezpečné pripojenie a utesnenie.

Technický výkres kruhu s priemerom 10,5. Obsahuje rozmery a kótované čiary znázorňujúce uhlové rozdelenie.

Technický výkres súčiastky s rôznymi rozmermi v milimetroch vrátane závitu M12.

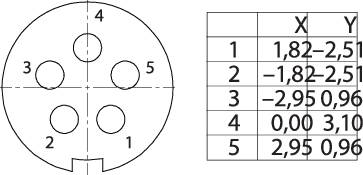

Kruhový diagram s piatimi očíslovanými bodmi znázorňujúcimi pozície v priestore. Tabuľka zobrazuje súradnice (X,Y) pre každý bod.

Technický výkres súčiastky s rozmermi v milimetroch. Hlavný rozmer je 10,8 mm s ďalším rozmerom M12.

Technický výkres kruhu s priemerom 10 jednotiek. Čiary a rozmery sú prítomné na presné znázornenie.

1/6

Ilustračný obrázok

Kategória výrobku

Subminiatúrne guľatý konektor

Prevedenie

prírubová zásuvka

Počet kontaktov

5

Pripojenie

spájkovaný

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Deutsch (Deutschland)

binder

Doručenie: Št 23. 7.

7 Ks

Počet

Ks

Celkom (10,99 € / kus)

10,99 €

s DPH

Už len 7 Ks skladom!

Nahlásiť právny incident

Technické parametre

Typ: 99 9116 50 05

Kategória výrobku: Subminiatúrne guľatý konektor

Prevedenie: prírubová zásuvka

Počet kontaktov: 5

Pripojenie: spájkovaný
spájkovaný konektor

Farba: červená

Obsah: 1 ks

Max. teplota: +85 °C

Menovitý prúd: 5 A

Min. teplota: -25 °C

Menovitý prúd - filter: 5 A

Počet pólov: nie

Menovité napätie: 125 V

Materiál kontaktu: bronz pozlátený

Materiál puzdra: PA (UL 94 V-0)

: 20

Uhol pripojenia: 180°

Číslo výrobcu: 99 9116 50 05

Pólov: 5

Maximálny prierez: 0.75 mm²

Rozsah prierezov: 0.75 mm² (max)

: IP67
