binder 99 9116 70 05 Subminiatúrne guľatý konektor, 1 ks | Conrad Electronic

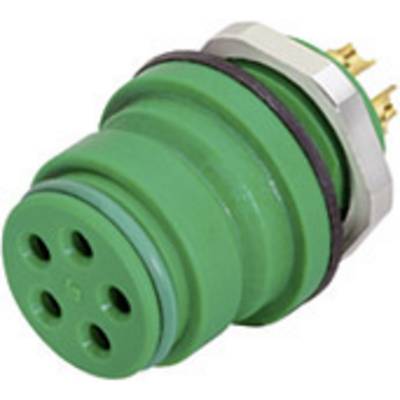

Zelený, guľatý konektor so šiestimi kontaktnými miestami a štyrmi zlatými pinmi, používaný pre elektronické prepojenia.

Ilustračný obrázok

Zelený, guľatý konektor so šiestimi kontaktnými miestami a štyrmi zlatými pinmi, používaný pre elektronické prepojenia.

Technický výkres mechanickej súčiastky s rozmermi v milimetroch. Hlavná komponenta zobrazuje vrúbkovaný úsek a závit M12.

Technický výkres kruhu s priemerom 10 jednotiek, vrátane priečneho rezu a rozmerových údajov.

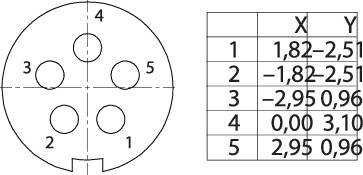

Technický výkres okrúhleho konektora s piatimi očíslovanými pripojovacími bodmi a tabuľkou so súradnicami XY.

Technický výkres valcovej súčiastky s viacerými rozmermi a závitmi vrátane označenia 'M12'.

Technický výkres kruhu s priemerom '10'. Sú viditeľné dve osi a znak pre úsek.

1/6

Ilustračný obrázok

Kategória výrobku

Subminiatúrne guľatý konektor

Prevedenie

prírubová zásuvka

Počet kontaktov

5

Pripojenie

spájkovaný

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Deutsch (Deutschland)

binder

Doručenie: Št 23. 7.

2 Ks

Počet

Ks

Celkom (10,99 € / kus)

10,99 €

s DPH

Už len 2 Ks skladom!

Nahlásiť právny incident

Technické parametre

Typ: 99 9116 70 05

Kategória výrobku: Subminiatúrne guľatý konektor

Prevedenie: prírubová zásuvka

Počet kontaktov: 5

Pripojenie: spájkovaný
spájkovaný konektor

Farba: zelená

Obsah: 1 ks

Max. teplota: +85 °C

Menovitý prúd: 5 A

Min. teplota: -25 °C

Menovitý prúd - filter: 5 A

Počet pólov: nie

Menovité napätie: 125 V

Materiál kontaktu: bronz pozlátený

Materiál puzdra: PA (UL 94 V-0)

: 20

Uhol pripojenia: 180°

Číslo výrobcu: 99 9116 70 05

Pólov: 5

Maximálny prierez: 0.75 mm²

Rozsah prierezov: 0.75 mm² (max)

: IP67

Na stiahnutie

Datasheet

Deutsch (Deutschland)

Datasheet 1665901 binder 99 9116 70 05 Subminiatúrne guľatý konektor, 1 ks
