binder 99 9126 02 08 99 9126 02 08-20 káblová skriňa, 1 ks

Čierny valcovitý zástrčkový konektor s vrúbkovanou rukoväťou a viacerými kontaktmi na prednej strane.

Ilustračný obrázok

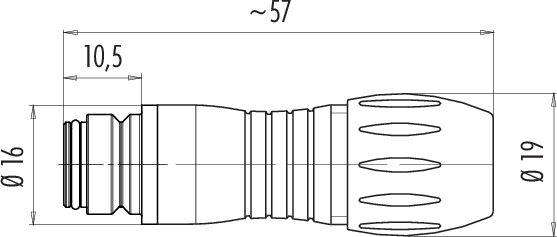

Technický výkres valcového adaptéra s rozmermi: dĺžka cca 57 mm, priemer vpredu 16 mm a vzadu 19 mm.

'Usporiadanie kontaktov kruhového konektora s 8 očíslovanými kontaktmi, ktoré sú usporiadané do kruhu. Stredový kontakt je označený ako plusový bod.'

1/3

Ilustračný obrázok

Kategória výrobku

káblová skriňa

Prevedenie

zásuvka, rovná

Počet kontaktov

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Doručenie: St 29. 7.

18 Ks

Počet

Celkom (18,99 € / kus)

21,99 €

-14 %

18,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

99 9126 02 08 Séria 720

Zaklapávacia káblová zásuvka IP67
Počet palíc: 8
6,0 - 8,0 mm
netienené
spájkovanie
IP67
VDE

Technické parametre

EMC vhodnosť: netienené
Izolačný odpor: ≥ 10¹⁰ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: II
Kategória prepätia: II
Stupeň znečistenia: 2
Materiál kontaktného telesa: PA (UL94 V-0)
Priechod kábla: 6,0 - 8,0 mm
Typ montáže: káblová montáž

Typ: 99 9126 02 08

Kategória výrobku: káblová skriňa

Prevedenie: zásuvka, rovná

Počet kontaktov: 8

Pripojenie: spájkovaný konektor

Obsah: 1 ks

Menovitý prúd: 2 A

Menovitý prúd - filter: 2 A

Uzávierka: zaklapnúť

Menovité napätie: 125 V

Materiál kontaktu: CuSn

Materiál puzdra: PA

: AWG 24

Číslo výrobcu: 99 9126 02 08-20

Pólov: 8

Maximálny prierez: 0.25 mm²

Rozsah prierezov: 0.25 mm² (max)

Spĺňa RoHS: áno

: IP67

Séria: 720

Na stiahnutie

Datasheet

Datasheet 3217584 binder 99 9126 02 08 99 9126 02 08-20 káblová skriňa, 1 ks

Popis

Týchto sedem radov miniatúrnych kruhových konektorov je vhodných pre širokú škálu aplikácií vďaka širokému spektru uzamykacích systémov, usporiadania kontaktov, IP hodnotenia a zakončení. Zákazníci si môžu vybrať medzi push-pull, snap-in, bajonetovým a M16 zamykaním. V závislosti od série sú konektory s 2 až 24 kontaktmi dostupné v káblových alebo prírubových verziách. Typy pripojenia zahŕňajú krimpovacie, ponorné spájkovanie, skrutkové svorky a spájkované spoje, lankové drôty a lisované káble. Rovnako ako všetky spojovacie produkty sú tieto miniatúrne konektory vyrobené z vysoko kvalitných materiálov pre dlhú a spoľahlivú životnosť. Mnohé sú schválené UL a VDE, niektoré sú v súlade s ASIG.

Charakteristika:

• Trieda ochrany IP40, IP67, IP67 tienené alebo IP68
• 2 až 24-pólové
• Verzie s rovným a uhlovým káblom
• Prírubové verzie
• Pozlátené alebo postriebrené mosadzné a bronzové kontakty
• 1000 párovacích cyklov a viac
• Viacnásobné uzamykacie systémy vrátane bajonetu, západky a M16

Tento text bol preložený strojovo.
