binder 99 9133 02 12 99 9133 02 12-20 konektor kábla, 1 ks

Čierny XLR konektor, samčí, slúži na prepojenie audio zariadení. Má tri kovové kolíky vo vnútri a vrúbkované puzdro.

Ilustračný obrázok

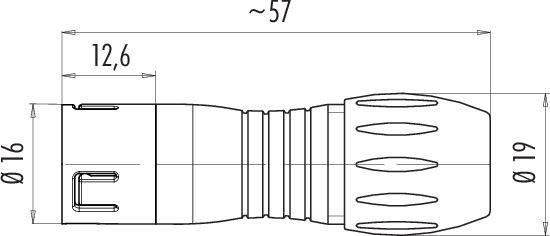

Technický výkres konektora s dĺžkou približne 57 mm, priemerom 16 mm a 19 mm na koncoch.

Spájkovací konektor s dvanástimi očíslovanými pinmi usporiadanými v kruhovom vzore.

1/3

Ilustračný obrázok

Kategória výrobku

konektor kábla

Prevedenie

zástrčka, rovná

Počet kontaktov

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Doručenie: Po 20. 7.

5 Ks

Počet

Celkom (23,99 € / kus)

26,99 €

-11 %

23,99 €

s DPH

Už len 5 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

99 9133 02 12 Séria 720

Zaklapávací káblový konektor IP67
Počet palíc: 12
6,0 - 8,0 mm
netienené
spájkovanie
IP67
VDE

Technické parametre

EMC vhodnosť: netienené
Izolačný odpor: ≥ 10¹⁰ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: II
Kategória prepätia: II
Stupeň znečistenia: 2
Materiál kontaktného telesa: PA (UL94 V-0)
Priechod kábla: 6,0 - 8,0 mm
Typ montáže: káblová montáž

Typ: 99 9133 02 12

Kategória výrobku: konektor kábla

Prevedenie: zástrčka, rovná

Počet kontaktov: 12

Pripojenie: spájkovaný konektor

Obsah: 1 ks

Menovitý prúd: 2 A

Menovitý prúd - filter: 2 A

Uzávierka: zaklapnúť

Menovité napätie: 60 V

Materiál kontaktu: CuZn

Materiál puzdra: PA

: AWG 24

Číslo výrobcu: 99 9133 02 12-20

Pólov: 12

Maximálny prierez: 0.25 mm²

Rozsah prierezov: 0.25 mm² (max)

Spĺňa RoHS: áno

: IP67

Séria: 720

Na stiahnutie

Datasheet

Datasheet 3217591 binder 99 9133 02 12 99 9133 02 12-20 konektor kábla, 1 ks

Popis

Týchto sedem radov miniatúrnych kruhových konektorov je vhodných pre širokú škálu aplikácií vďaka širokému spektru uzamykacích systémov, usporiadania kontaktov, IP hodnotenia a zakončení. Zákazníci si môžu vybrať medzi push-pull, snap-in, bajonetovým a M16 zamykaním. V závislosti od série sú konektory s 2 až 24 kontaktmi dostupné v káblových alebo prírubových verziách. Typy pripojenia zahŕňajú krimpovacie, ponorné spájkovanie, skrutkové svorky a spájkované spoje, lankové drôty a lisované káble. Rovnako ako všetky spojovacie produkty sú tieto miniatúrne konektory vyrobené z vysoko kvalitných materiálov pre dlhú a spoľahlivú životnosť. Mnohé sú schválené UL a VDE, niektoré sú v súlade s ASIG.

Charakteristika:

• Trieda ochrany IP40, IP67, IP67 tienené alebo IP68
• 2 až 24-pólové
• Verzie s rovným a uhlovým káblom
• Prírubové verzie
• Pozlátené alebo postriebrené mosadzné a bronzové kontakty
• 1000 párovacích cyklov a viac
• Viacnásobné uzamykacie systémy vrátane bajonetu, západky a M16
