binder 99 9227 050 08 Subminiatúrne guľatý konektor, 1 ks | Conrad Electronic

Červený elektrický konektor s viacerými zlatými kolíkmi a strieborným závitom.

Ilustračný obrázok

Červený elektrický konektor s viacerými zlatými kolíkmi a strieborným závitom.

Technický výkres kruhu s vyznačením priemeru. Vedľa vpravo symbol skrutky. Osový kríž v kruhu.

Technický výkres súčiastky s viacerými rozmermi v milimetroch, zobrazujúci bočný a zadný pohľad konektora s montážnym návodom.

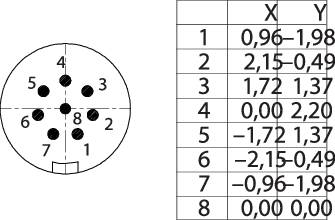

Terč s ôsmimi očíslovanými bodmi na ľavej strane, tabuľka so súradnicami X/Y bodov na pravej strane.

Technický výkres kovového kolíka z bočného pohľadu. Vyznačené sú rozmery a minimálne zasunutie.

Technický výkres zobrazuje kruh v pravom uhle s kótovaním a čiarami. Vpravo hore sa nachádza symbol a rozmerový údaj.

1/6

Ilustračný obrázok

Kategória výrobku

Subminiatúrne guľatý konektor

Prevedenie

prírubová zástrčka

Počet kontaktov

8

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Deutsch (Deutschland)

binder

Doručenie: Št 23. 7.

15 Ks

Počet

Ks

Celkom (12,99 € / kus)

14,99 €

-13 %

12,99 €

s DPH

Nahlásiť právny incident

Technické parametre

Typ: 99 9227 050 08

Kategória výrobku: Subminiatúrne guľatý konektor

Prevedenie: prírubová zástrčka

Počet kontaktov: 8

Pripojenie: spájkovaný konektor

Farba: červená

Obsah: 1 ks

Max. teplota: +85 °C

Menovitý prúd: 1 A

Min. teplota: -25 °C

Menovitý prúd - filter: 1 A

Počet pólov: nie

Menovité napätie: 63 V

Materiál kontaktu: mosadz pozlátená

Materiál puzdra: PA (UL 94 V-0)

: 24

Uhol pripojenia: 180°

Číslo výrobcu: 99 9227 050 08

Pólov: 8

Maximálny prierez: 0.25 mm²

Rozsah prierezov: 0.25 mm² (max)

: IP67

Na stiahnutie

Datasheet

Deutsch (Deutschland)

Datasheet 1665986 binder 99 9227 050 08 Subminiatúrne guľatý konektor, 1 ks
