binder Binder 09 0445 601 05 mini guľatý konektor, 1 ks | Conrad Electronic

Čierny elektrický konektor s tromi zlatými kolíkmi v kovovom držiaku, pravdepodobne určený pre profesionálne audiovybavenie.

Ilustračný obrázok

Čierny elektrický konektor s tromi zlatými kolíkmi v kovovom držiaku, pravdepodobne určený pre profesionálne audiovybavenie.

Technický náčrt elektromotora s ručne nakreslenými detailmi, zobrazujúci bočný rez a pohľad zhora, s rozmermi 20 cm dĺžky a 12 cm šírky.

Diagram konektora s piatimi očíslovanými pinmi. Tabuľka zobrazuje X,Y-koordináty. Piny očíslované: 1 Hnedá, 2 Biela, 3 Modrá, 4 Čierna, 5 Šedá.

Technický výkres valcového motora s rozmermi. Bočný pohľad zobrazuje mechanické detaily a prípojky, pohľad zhora vpravo.

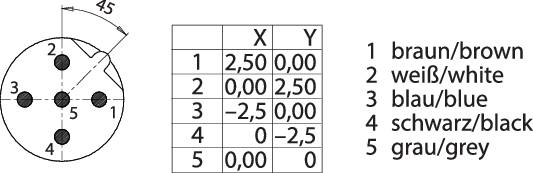

Graf zobrazuje kruhový diagram s piatimi očíslovanými bodmi. Tabuľka vedľa priradí každému bodu farbu: 1 hnedá, 2 biela, 3 modrá, 4 čierna, 5 sivá.

1/5

Ilustračný obrázok

Kategória výrobku

mini guľatý konektor

Prevedenie

zástrčka, vstaviteľná

Počet kontaktov

5

Pripojenie

spájkovaný konektor

SMT

Obsah

1 ks

Datasheety: (PDF)

Deutsch (Deutschland)

binder

Doručenie: Št 23. 7.

14 Ks (Posledné kusy skladom)

Počet

Ks

Celkom (9,49 € / kus)

9,49 €

s DPH

Nahlásiť právny incident

Technické parametre

Typ: Binder

Kategória výrobku: mini guľatý konektor

Prevedenie: zástrčka, vstaviteľná

Počet kontaktov: 5

Pripojenie: spájkovaný konektor
SMT

Obsah: 1 ks

Max. teplota: +85 °C

Menovitý prúd: 4 A

Min. teplota: -40 °C

Menovitý prúd - filter: 4 A

Uzávierka: Skrutky

Menovité napätie: 60 V

Materiál kontaktu: CuZn

Materiál puzdra: LCP

Uhol pripojenia: 180°

Číslo výrobcu: 09 0445 601 05

Pólov: 5

Vlastnosti: kódové označenie B
stínitelný

: IP67

Na stiahnutie

Datasheet

Deutsch (Deutschland)

Datasheet 1664649 binder Binder 09 0445 601 05 mini guľatý konektor, 1 ks
