binder Binder 09 0453 300 14 mini guľatý konektor, 1 ks | Conrad Electronic

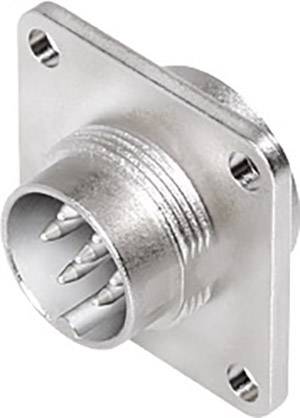

Strieborný guľatý konektor s viacerými kolíkmi, upevnený na štvorcovej kovovej doske so štyrmi otvormi pre skrutky.

Ilustračný obrázok

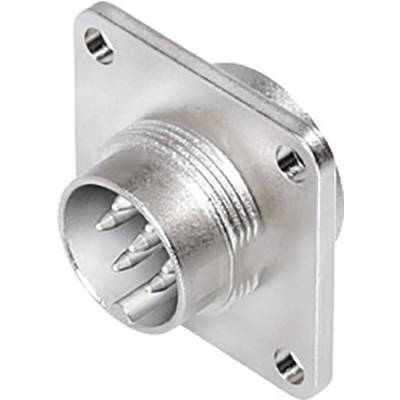

Strieborný guľatý konektor s viacerými kolíkmi, upevnený na štvorcovej kovovej doske so štyrmi otvormi pre skrutky.

Technický výkres kruhu s udaním priemeru a kótovacími čiarami, zobrazuje podrobné konštrukčné rozmery.

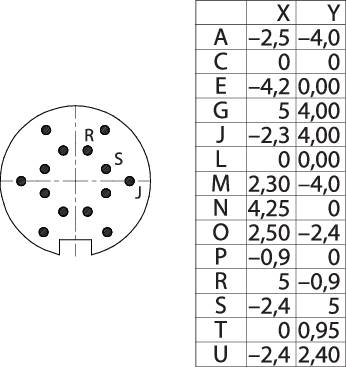

'Diagram disku s vyvŕtanými otvormi, vľavo znázornený. Tabuľka vpravo zobrazuje X- a Y-koordináty pre každé písmeno od A po U.'

'Technický výkres kruhového konektora: Pohľad spredu s rozmermi, zobrazuje kolíky a montážne otvory. Detail vpravo.'

1/4

Ilustračný obrázok

Kategória výrobku

mini guľatý konektor

Prevedenie

prírubová zástrčka

Počet kontaktov

14

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Deutsch (Deutschland)

binder

Doručenie: Št 23. 7.

14 Ks

Počet

Ks

Celkom (20,99 € / kus)

20,99 €

s DPH

Nahlásiť právny incident

Technické parametre

Typ: Binder

Kategória výrobku: mini guľatý konektor

Prevedenie: prírubová zástrčka

Počet kontaktov: 14

Pripojenie: spájkovaný konektor

Obsah: 1 ks

Max. teplota: +95 °C

Menovitý prúd: 3 A

Min. teplota: -40 °C

Menovitý prúd - filter: 3 A

Uzávierka: Skrutky

Počet pólov: nie

Menovité napätie: 60 V

Materiál kontaktu: CuZn

Materiál puzdra: PBT, UL94V-0

: 24

Uhol pripojenia: 180°

Číslo výrobcu: 09 0453 300 14

Pólov: 14

Maximálny prierez: 0.25 mm²

Rozsah prierezov: 0.25 mm² (max)

: IP67

Na stiahnutie

Datasheet

Deutsch (Deutschland)

Datasheet 1663646 binder Binder 09 0453 300 14 mini guľatý konektor, 1 ks
