binder Binder 09 0463 300 19 mini guľatý konektor, 1 ks | Conrad Electronic

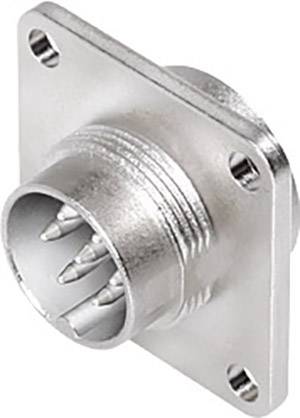

Kovový zástrčkový konektor s okrúhlym puzdrom a piatimi kolíkmi, namontovaný na obdĺžnikovej doske so štyrmi skrutkovými otvormi.

Ilustračný obrázok

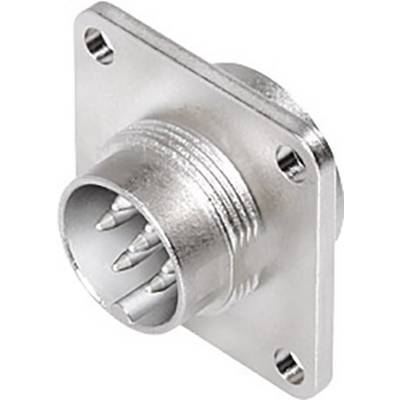

Kovový zástrčkový konektor s okrúhlym puzdrom a piatimi kolíkmi, namontovaný na obdĺžnikovej doske so štyrmi skrutkovými otvormi.

Technický výkres konektora s rozmermi pre šírku, výšku a vzdialenosť kontaktov. Obsahuje bočný a čelný pohľad.

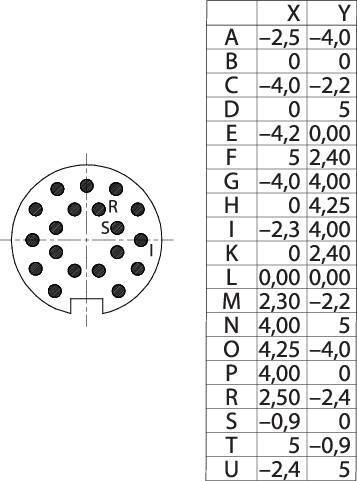

Technický výkres konektora s tabuľkou. Tabuľka uvádza súradnice X, Y pozícií od A po U. Kruhové usporiadanie.

Technický výkres zobrazuje kruhový oblúk s udaním priemeru a uhlov. Kľúčový pre plánovanie a konštrukciu súčiastok.

1/4

Ilustračný obrázok

Kategória výrobku

mini guľatý konektor

Prevedenie

prírubová zástrčka

Počet kontaktov

19

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Deutsch (Deutschland)

binder

Doručenie: Po 27. 7.

30 Ks

Počet

Ks

Celkom (24,99 € / kus)

24,99 €

s DPH

Nahlásiť právny incident

Technické parametre

Typ: Binder

Kategória výrobku: mini guľatý konektor

Prevedenie: prírubová zástrčka

Počet kontaktov: 19

Pripojenie: spájkovaný konektor

Obsah: 1 ks

Max. teplota: +95 °C

Menovitý prúd: 3 A

Min. teplota: -40 °C

Menovitý prúd - filter: 3 A

Uzávierka: Skrutky

Počet pólov: nie

Menovité napätie: 60 V

Materiál kontaktu: CuZn

Materiál puzdra: PBT, UL94V-0

: 24

Uhol pripojenia: 180°

Číslo výrobcu: 09 0463 300 19

Pólov: 19

Maximálny prierez: 0.25 mm²

Rozsah prierezov: 0.25 mm² (max)

: IP67

Na stiahnutie

Datasheet

Deutsch (Deutschland)

Datasheet 1663628 binder Binder 09 0463 300 19 mini guľatý konektor, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1663628 binder Binder 09 0463 300 19 mini guľatý konektor, 1 ks
