binder Binder 99 0686 19 03 mini guľatý konektor, 1 ks | Conrad Electronic

Čierny a strieborný valcovitý konektor, primárne používaný pre priemyselné alebo technické aplikácie.

Ilustračný obrázok

Čierny a strieborný valcovitý konektor, primárne používaný pre priemyselné alebo technické aplikácie.

Technický výkres valcového konektora so závitom M12, pohľad zhora s detailnými rozmermi a káblovými pripojeniami.

Zapojenie pinov konektora so 7 pinmi: Pin 1 a 3 sú čierne, PE je označený žlto-zelenou farbou.

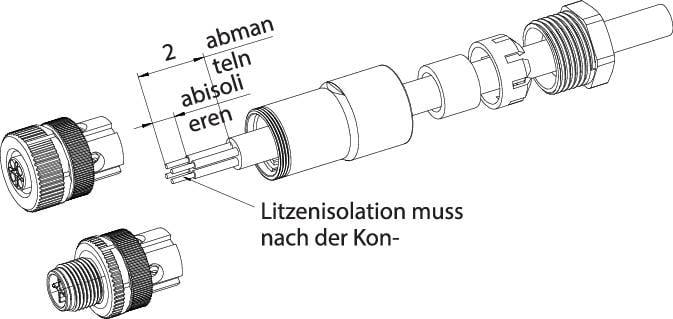

Nákres rozloženého konektora. Viaceré časti vrátane spájkovacích a izolačných dielov sú zobrazené oddelene. Text: 'Izolátor vodiča musí byť po spra-'.

Technický výkres valcového konektora s označením 'M12'. Zobrazené podrobné rozmery a pripojenie kábla.

'Technický výkres guľatého konektora. Obsahuje značenia pre kontakty: 1 čierny, 3 čierne, PE žltá/zelená.'

Rozložený výkres konektora. Jednotlivé diely ako vonkajší plášť, izolant a kontakty sú znázornené. Text: 'Drôtový izolant musí byť po kon-' a rozmery sú viditeľné.

1/7

Ilustračný obrázok

Kategória výrobku

mini guľatý konektor

Prevedenie

spojka, rovná

Počet kontaktov

2

Pripojenie

skrutkovací

Obsah

1 ks

Datasheety: (PDF)

Deutsch (Deutschland)

binder

Doručenie: Št 23. 7.

79 Ks

Počet

Ks

Celkom (20,99 € / kus)

20,99 €

s DPH

Nahlásiť právny incident

Technické parametre

Typ: Binder

Kategória výrobku: mini guľatý konektor

Prevedenie: spojka, rovná

Počet kontaktov: 2

Pripojenie: skrutkovací

Obsah: 1 ks

Max. teplota: +85 °C

Menovitý prúd: 16 A

Min. teplota: -40 °C

Menovitý prúd - filter: 16 A

Uzávierka: Skrutky

Menovité napätie: 630 V

Materiál kontaktu: CuZn

Materiál puzdra: PA

: 16

Uhol pripojenia: 180°

Číslo výrobcu: 99 0686 19 03

Pólov: 2

Prierez min: 1.50 mm²

Rozsah prierezov: 1.50 mm² (min)

Vlastnosti: kódové označenie S

: IP67

Na stiahnutie

Datasheet

Deutsch (Deutschland)

Datasheet 1664666 binder Binder 99 0686 19 03 mini guľatý konektor, 1 ks
