binder Binder 99 3442 402 05 mini guľatý konektor, 1 ks | Conrad Electronic

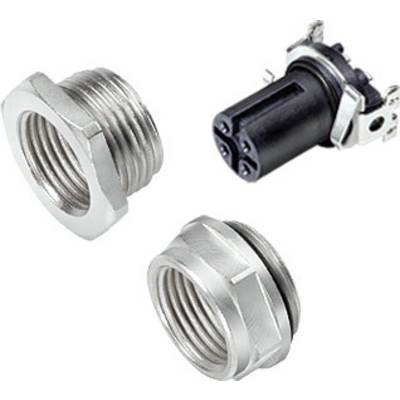

Tri rôzne elektrické prípojky vrátane dvoch strieborných kovových závitových vsuviek a čiernej plastovej trojpinové zástrčky.

Ilustračný obrázok

Tri rôzne elektrické prípojky vrátane dvoch strieborných kovových závitových vsuviek a čiernej plastovej trojpinové zástrčky.

Technický výkres hexagonálneho konektora s rozmermi. Značky zobrazujú závitové veľkosti M12 a M14. Pohľad zhora vpravo.

Plán kabelového zapojenia s tromi vyznačenými bodmi a tabuľkou súradníc. Body: 1 hnedý, 2 biely, 3 modrý. Diagram znázorňuje usporiadanie.

'Technický výkres guľatého konektora so závitmi M12 a M14, zobrazujúci bočný a horný pohľad s rozmermi.'

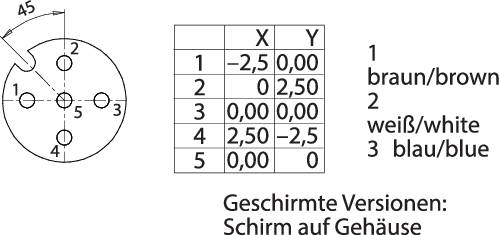

Diagram so svorkami: 1 (hnedá), 2 (biela), 3 (modrá). Tabuľka s X- a Y-koordinátami pre každú svorku. Poznámka k tienených verziám.

1/5

Ilustračný obrázok

Kategória výrobku

mini guľatý konektor

Prevedenie

zásuvka, vstavateľná

Počet kontaktov

5

Pripojenie

spájkovaný konektor

SMT

Obsah

1 ks

Datasheety: (PDF)

Deutsch (Deutschland)

binder

Nie je k dispozícii

Celkom (13,99 € / kus)

13,99 €

s DPH

Nahlásiť právny incident

Technické parametre

Typ: Binder

Kategória výrobku: mini guľatý konektor

Prevedenie: zásuvka, vstavateľná

Počet kontaktov: 5

Pripojenie: spájkovaný konektor
SMT

Obsah: 1 ks

Max. teplota: +85 °C

Menovitý prúd: 4 A

Min. teplota: -40 °C

Menovitý prúd - filter: 4 A

Uzávierka: Skrutky

Menovité napätie: 60 V

Materiál kontaktu: CuSn

Materiál puzdra: LCP

Uhol pripojenia: 180°

Číslo výrobcu: 99 3442 402 05

Pólov: 5

Vlastnosti: kódové označenie A
stínitelný

: IP67

Na stiahnutie

Datasheet

Deutsch (Deutschland)

Datasheet 1664642 binder Binder 99 3442 402 05 mini guľatý konektor, 1 ks
