binder Binder 99 4221 300 04 Subminiatúrne guľatý konektor, 1 ks

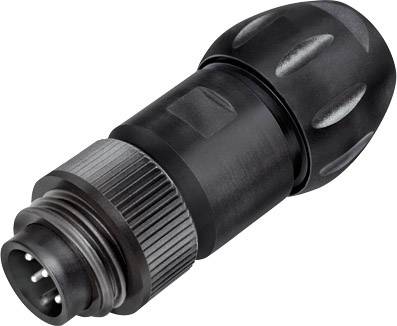

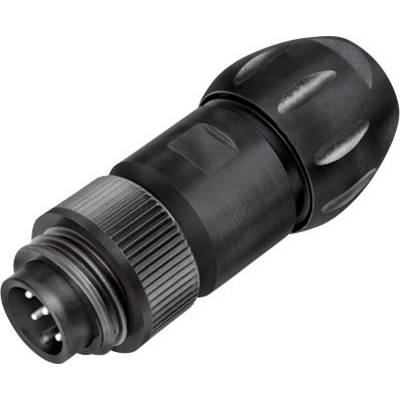

Čierny valcovitý konektor s viacerými kovovými prvkami. Vhodný pre priemyselné alebo technické použitie.

Ilustračný obrázok

Technický výkres konektora z bočného pohľadu s popiskami a kótovacími čiarami, ktoré označujú dĺžku.

Technický výkres kruhu s priemerom 'Ø32', horizontálnymi kótovacími čiarami s dĺžkovými údajmi '2' a '3'.

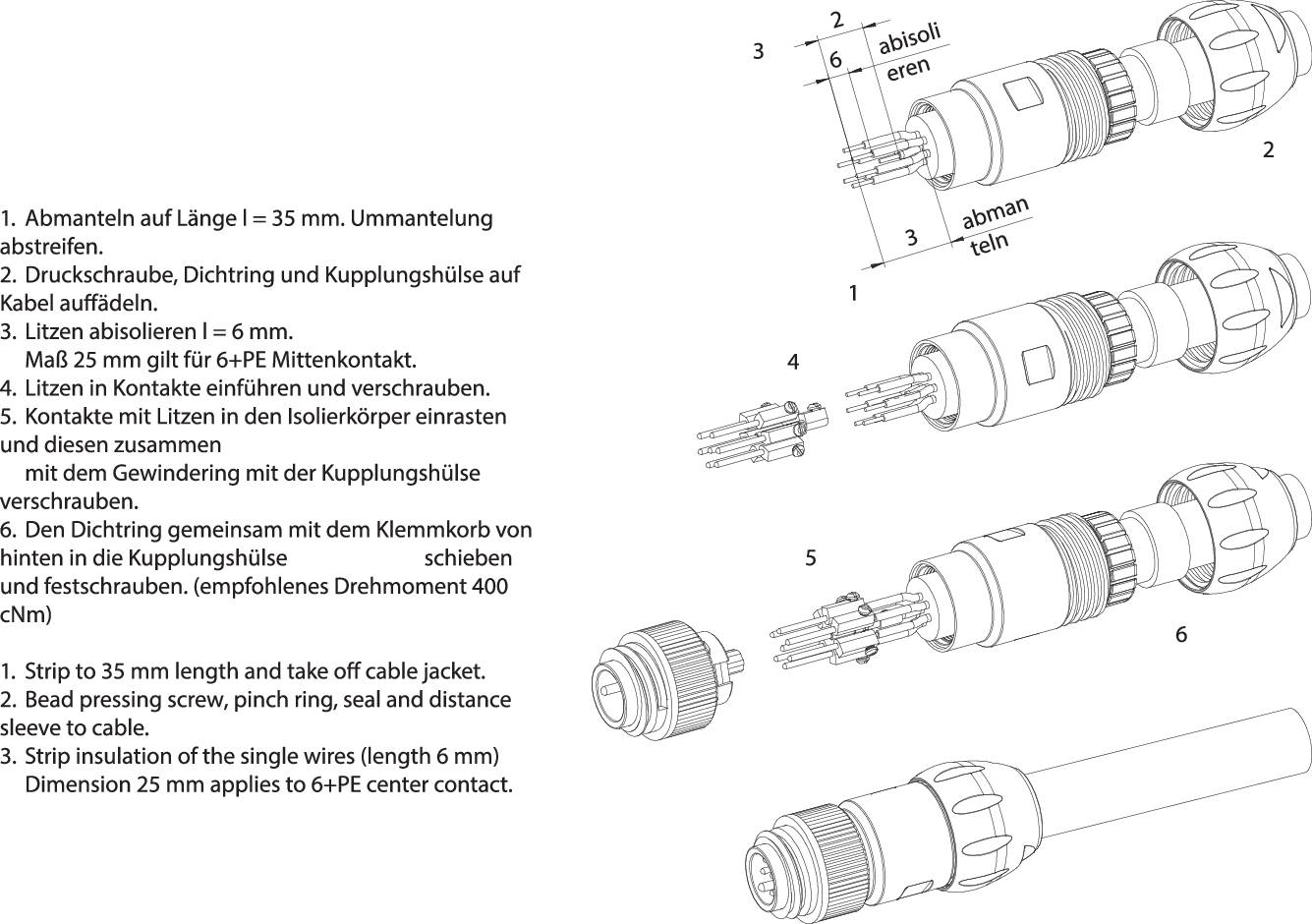

Technický výkres konektorov s popiskami a rozmermi. Zobrazuje rôzne pohľady a detaily komponentov.

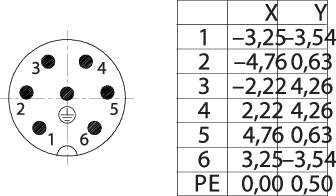

Technický výkres okrúhleho konektora so šiestimi číslovanými zásuvnými miestami a tabuľkou so súradnicami X/Y pre každé miesto.

Technický výkres valcovej súčiastky s rozmermi a značkami. Zobrazuje pohľad z boku s detailnými označeniami.

Technický výkres: Kruh s priemerom 32, centrovaný v rámčeku, pripojené čiary s označeniami 2 a 3.

'Technický výkres káblovej prípojky. Detailný pohľad na káblové konektory a ich komponenty vo výbuchovom znázornení.'

1/8

Ilustračný obrázok

Kategória výrobku

Subminiatúrne guľatý konektor

Prevedenie

zástrčka, rovná

Počet kontaktov

3 + PE

Pripojenie

skrutkovací

Obsah

1 ks

Datasheety: (PDF)

Doručenie: Št 23. 7.

43 Ks

Počet

Celkom (19,99 € / kus)

19,99 €

s DPH

Nahlásiť právny incident

Technické parametre

Typ: Binder

Kategória výrobku: Subminiatúrne guľatý konektor

Prevedenie: zástrčka, rovná

Počet kontaktov: 3 + PE

Pripojenie: skrutkovací

Farba: čierna

Obsah: 1 ks

Max. teplota: +100 °C

Menovitý prúd: 16 A

Min. teplota: -40 °C

Menovitý prúd - filter: 16 A

Počet pólov: áno

Menovité napätie: 400 V

Materiál kontaktu: mosadz postriebrená

Ø kábla do: 17 mm

Ø kábla od: 7 mm

Materiál puzdra: PBT

: 14

Uhol pripojenia: 180°

Číslo výrobcu: 99 4221 300 04

Priemer kábla (rozsah): 7 - 17 mm

Pólov: 3

Maximálny prierez: 2.50 mm²

Rozsah prierezov: 2.50 mm² (max)

: IP67

Na stiahnutie

Datasheet

Datasheet 1665965 binder Binder 99 4221 300 04 Subminiatúrne guľatý konektor, 1 ks
