binder Binder 99 4222 300 04 Subminiatúrne guľatý konektor, 1 ks

Čierne skľučovadlo s vrúbkovanou rukoväťou a striebornými akcentmi, vhodné pre elektrické vŕtačky.

Ilustračný obrázok

Konštrukčný výkres valcového komponentu s rebrovaným úsekom vľavo, stredným štvorcovým prvkom a zakrivený koniec vpravo. Rozmery a detaily sú zaznamenané.

Technický výkres kruhu s priemerom 32 a horizontálnou vzdialenosťou 3, vertikálnou vzdialenosťou 2 medzi stredovými čiarami.

Znázornenie štyroch typov konektorov s detailmi o rozmeroch a komponentoch. Čísla ukazujú rôzne typy konektorov a ich dĺžky.

'Guľatá zástrčka so štyrmi otvormi, vedľa tabuľka so stĺpcami X, Y. Hodnoty: 1(3,18), 2(3,18), 3(-3,18), PE(3,18).'

Technický výkres spojovacej skrutky s rozmermi. Zobrazuje detaily dizajnu a štruktúry konektora.

Technický výkres kruhu s priemerom 32. Vzdialenosť k susedným prvkom je označená hodnotami 2 a 3.

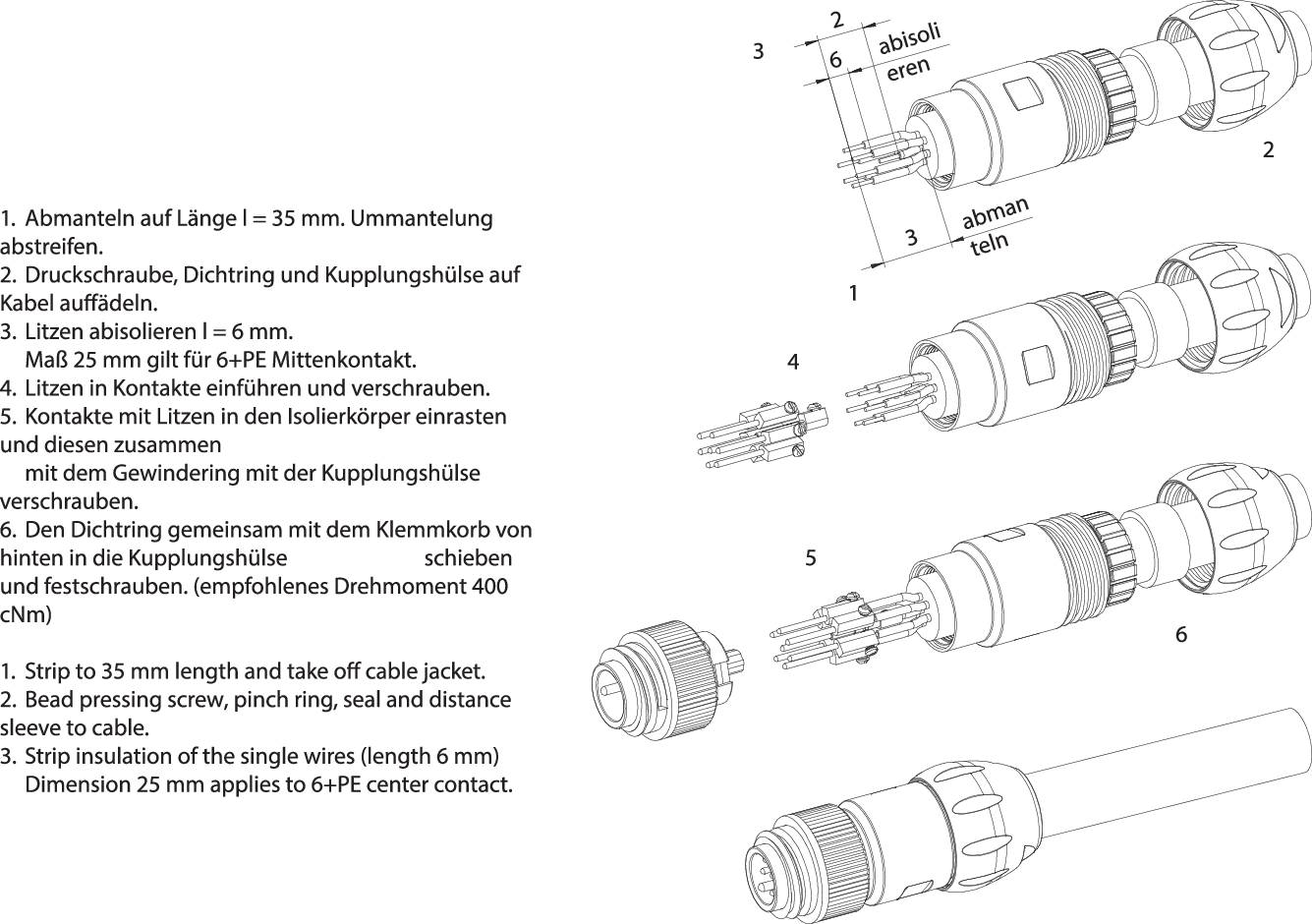

Viacúrovňový výkres rozloženého pohľadu na konektor so súčiastkami číslovanými podľa poradia, vrátane príslušných rozmerov a označení.

1/8

Ilustračný obrázok

Kategória výrobku

Subminiatúrne guľatý konektor

Prevedenie

spojka, rovná

Počet kontaktov

3 + PE

Pripojenie

skrutkovací

Obsah

1 ks

Datasheety: (PDF)

Doručenie: Št 23. 7.

36 Ks

Počet

Celkom (21,99 € / kus)

21,99 €

s DPH

Nahlásiť právny incident

Technické parametre

Typ: Binder

Kategória výrobku: Subminiatúrne guľatý konektor

Prevedenie: spojka, rovná

Počet kontaktov: 3 + PE

Pripojenie: skrutkovací

Farba: čierna

Obsah: 1 ks

Max. teplota: +100 °C

Menovitý prúd: 16 A

Min. teplota: -40 °C

Menovitý prúd - filter: 16 A

Počet pólov: áno

Menovité napätie: 400 V

Materiál kontaktu: bronz postriebrený

Ø kábla do: 17 mm

Ø kábla od: 7 mm

Materiál puzdra: PBT

: 14

Uhol pripojenia: 180°

Číslo výrobcu: 99 4222 300 04

Priemer kábla (rozsah): 7 - 17 mm

Pólov: 3

Maximálny prierez: 2.50 mm²

Rozsah prierezov: 2.50 mm² (max)

: IP67

Na stiahnutie

Datasheet

Datasheet 1665966 binder Binder 99 4222 300 04 Subminiatúrne guľatý konektor, 1 ks
