binder Binder 99 4442 402 05 mini guľatý konektor, 1 ks | Conrad Electronic

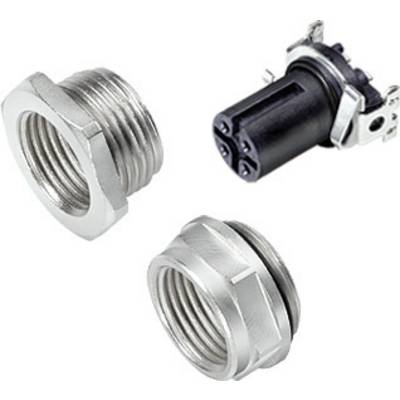

Tri spojovacie časti: dva strieborné závitové matice a jeden čierny pripájací konektor. Technické komponenty pre elektroniku.

Ilustračný obrázok

Tri spojovacie časti: dva strieborné závitové matice a jeden čierny pripájací konektor. Technické komponenty pre elektroniku.

Technický výkres šesťpólového konektora s rozmermi M12 a M14; znázornený pohľad zhora a z boku.

Diagram elektrického obvodu s piatimi očíslovanými káblami. Tabuľka zobrazuje X, Y pozície a príslušné farby v nemčine a angličtine.

'Technický výkres šesťpólového konektora z bočného a čelného pohľadu, označený závitmi M12 a M14.'

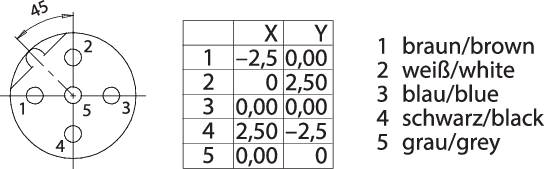

Diagram elektrického konektora s tabuľkou. Tabuľka zobrazuje X-, Y-koordináty a farebné kódy: hnedá, biela, modrá, čierna, sivá.

1/5

Ilustračný obrázok

Kategória výrobku

mini guľatý konektor

Prevedenie

zásuvka, vstavateľná

Počet kontaktov

5

Pripojenie

spájkovaný konektor

SMT

Obsah

1 ks

binder

Nie je k dispozícii

Celkom (14,99 € / kus)

14,99 €

s DPH

Nahlásiť právny incident

Technické parametre

Typ: Binder

Kategória výrobku: mini guľatý konektor

Prevedenie: zásuvka, vstavateľná

Počet kontaktov: 5

Pripojenie: spájkovaný konektor
SMT

Obsah: 1 ks

Max. teplota: +85 °C

Menovitý prúd: 4 A

Min. teplota: -40 °C

Menovitý prúd - filter: 4 A

Uzávierka: Skrutky

Menovité napätie: 60 V

Materiál kontaktu: CuSn

Materiál puzdra: LCP

Uhol pripojenia: 180°

Číslo výrobcu: 99 4442 402 05

Pólov: 5

Vlastnosti: kódové označenie B
stínitelný

: IP67

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Deutsch (Deutschland)

Návod na obsluhu a bezpečnostné pokyny 1664468 binder Binder 99 4442 402 05 mini guľatý konektor, 1 ks
