binder Binder 99 9113 460 05 Subminiatúrne guľatý konektor, 1 ks

Modrobiely elektrický konektor s okrúhlym tvarom a vrúbkovanou rukoväťou, typicky používaný v audio- alebo osvetľovacej technike.

Ilustračný obrázok

Technický výkres dvoch valcovitých dielov s rozmermi. Hore: 4-6 mm, Dole: 6-8 mm. Oba majú podlhovasté, drážkované konce.

Technický výkres konektora s viacerými súčasťami rozloženými do detailov. Zobrazuje štruktúru a zloženie komponentov.

'Diagram vľavo: Kruh s piatimi očíslovanými bodmi. Tabuľka vpravo: X a Y-koordináty bodov 1 až 5. Bod 1: X=1, Y=1,82.'

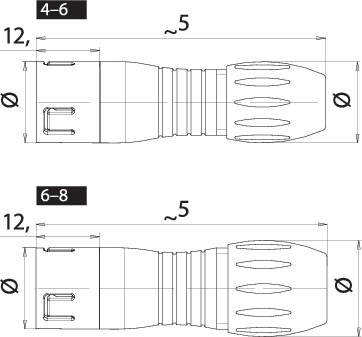

Dve technické výkresy valcovitej súčasti s variabilnými dĺžkovými údajmi. Hore '4-6', dole '6-8'. Rozmery v milimetroch.

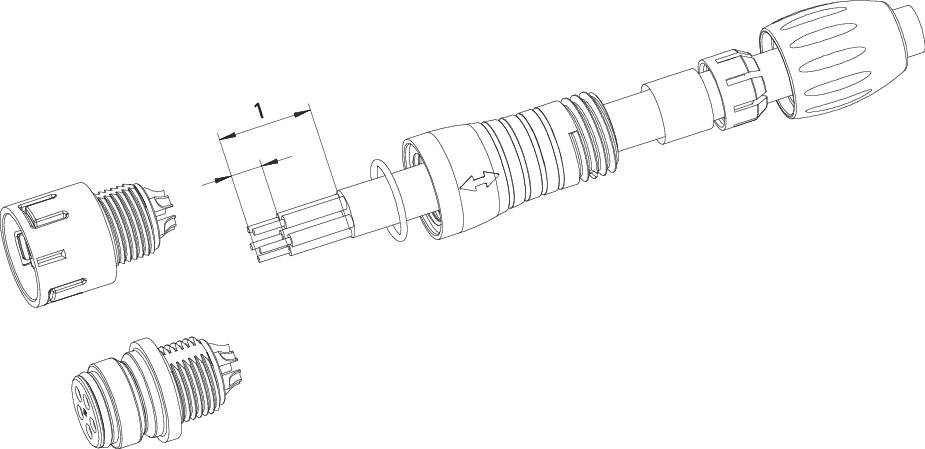

Výkres rozloženého pohľadu na konektor s viacerými komponentmi, vrátane krytu, kontaktov a skrutkových uzáverov, ktoré sú detailne znázornené.

1/6

Ilustračný obrázok

Kategória výrobku

Subminiatúrne guľatý konektor

Prevedenie

zástrčka, rovná

Počet kontaktov

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Doručenie: Št 23. 7.

6 Ks

Počet

Celkom (10,99 € / kus)

10,99 €

s DPH

Už len 6 Ks skladom!

Nahlásiť právny incident

Technické parametre

Typ: Binder

Kategória výrobku: Subminiatúrne guľatý konektor

Prevedenie: zástrčka, rovná

Počet kontaktov: 5

Pripojenie: spájkovaný konektor

Farba: modrá

Obsah: 1 ks

Max. teplota: +85 °C

Menovitý prúd: 5 A

Min. teplota: -40 °C

Menovitý prúd - filter: 5 A

Počet pólov: nie

Menovité napätie: 125 V

Materiál kontaktu: mosadz pozlátená

Ø kábla do: 6 mm

Ø kábla od: 4 mm

Materiál puzdra: PA (UL 94 V-0)

: 20

Uhol pripojenia: 180°

Číslo výrobcu: 99 9113 460 05

Priemer kábla (rozsah): 4 - 6 mm

Pólov: 5

Maximálny prierez: 0.75 mm²

Rozsah prierezov: 0.75 mm² (max)

: IP67

Na stiahnutie

Datasheet

Datasheet 1665893 binder Binder 99 9113 460 05 Subminiatúrne guľatý konektor, 1 ks
