binder Binder 99 9114 470 05 Subminiatúrne guľatý konektor, 1 ks

Zelený a biely elektrický konektor s piatimi kovovými kolíkmi pre káblové prepojenia.

Ilustračný obrázok

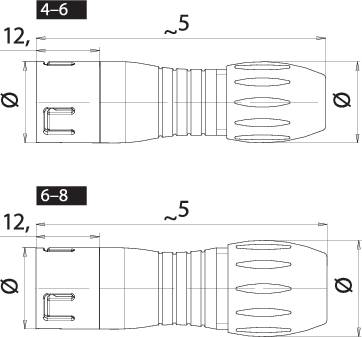

Technický výkres dvoch konektorov s rozmermi hore '4-6', dole '6-8'. Detailné znázornenie veľkostí.

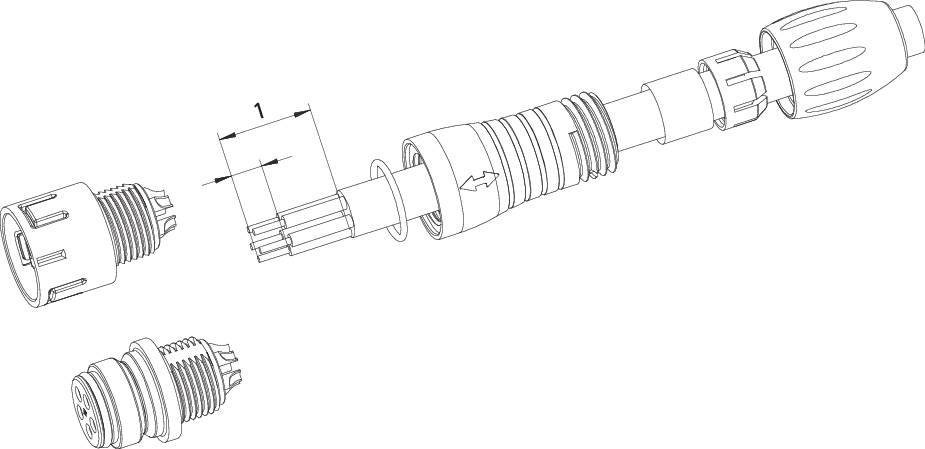

Výkres rozloženého kábového konektora s konektor-skrutkovým mechanizmom, detailný pohľad na jednotlivé komponenty a ich prepojenie.

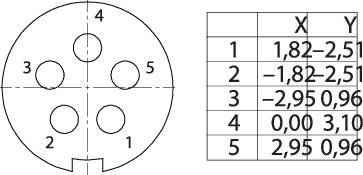

'Technický výkres kruhového konektora s piatimi očíslovanými pinmi vľavo. Vpravo tabuľka s X- a Y-súradnicami pinov.'

Technický výkres dvoch adaptérov s rozmermi. Hore adaptér pre veľkosti '4–6', dole pre '6–8'. Oba s rovnakými prvkami a tvarmi.

Výkres rozloženého pohľadu na konektor pozostávajúci z viacerých komponentov ako sú skrutkovacia krytka, kontaktný kolík a teleso, ktoré sú detailne znázornené.

1/6

Ilustračný obrázok

Kategória výrobku

Subminiatúrne guľatý konektor

Prevedenie

spojka, rovná

Počet kontaktov

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Doručenie: Št 23. 7.

5 Ks

Počet

Celkom (12,99 € / kus)

15,99 €

-19 %

12,99 €

s DPH

Už len 5 Ks skladom!

Nahlásiť právny incident

Technické parametre

Typ: Binder

Kategória výrobku: Subminiatúrne guľatý konektor

Prevedenie: spojka, rovná

Počet kontaktov: 5

Pripojenie: spájkovaný konektor

Farba: zelená

Obsah: 1 ks

Max. teplota: +85 °C

Menovitý prúd: 5 A

Min. teplota: -40 °C

Menovitý prúd - filter: 5 A

Počet pólov: nie

Menovité napätie: 125 V

Materiál kontaktu: bronz pozlátený

Ø kábla do: 6 mm

Ø kábla od: 4 mm

Materiál puzdra: PA (UL 94 V-0)

: 20

Uhol pripojenia: 180°

Číslo výrobcu: 99 9114 470 05

Priemer kábla (rozsah): 4 - 6 mm

Pólov: 5

Maximálny prierez: 0.75 mm²

Rozsah prierezov: 0.75 mm² (max)

: IP67

Na stiahnutie

Datasheet

Datasheet 1665895 binder Binder 99 9114 470 05 Subminiatúrne guľatý konektor, 1 ks
