binder Binder 99 9133 462 12 Subminiatúrne guľatý konektor, 1 ks

Modrobiela zástrčka používaná pre audio- alebo osvetľovacie káble.

Ilustračný obrázok

Technický výkres dvoch typov konektorov umiestnených nad sebou, každý s popiskami '4-6' a '6-8' a rozmermi v milimetroch.

Výkres rozloženého konektora znázorňujúci jednotlivé komponenty a ich zostavenie. Komponenty sú označené popiskami.

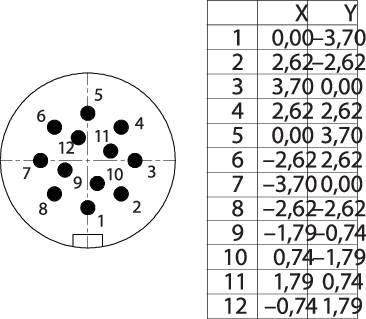

Výkres 12-pinového konektora a tabuľka. Stĺpce X a Y zobrazujú hodnoty od -3,70 do 2,32 pre každý z 12 pólov.

Technický výkres dvoch valcových adaptérov s rozmermi a mierkami. Horný adaptér je pre veľkosť '4-6', spodný pre '6-8'.

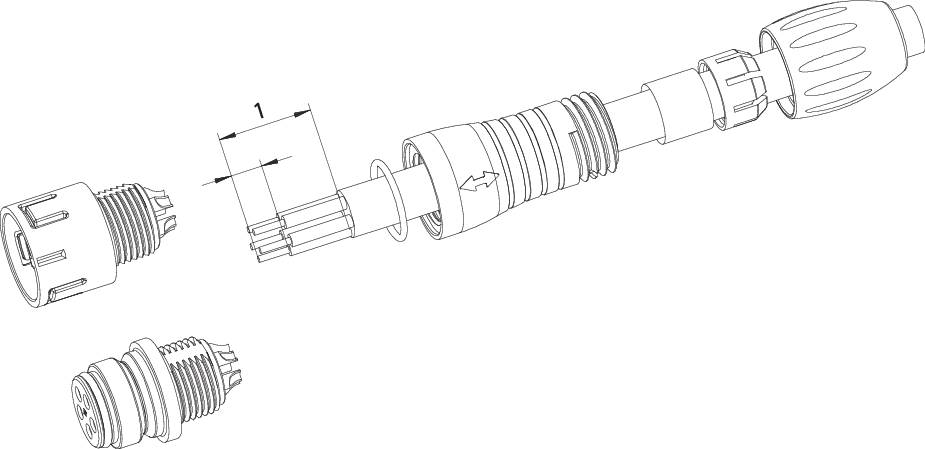

Výkres rozloženého konektora, ktorý zobrazuje rôzne komponenty ako sú puzdro, kontakty a konektorové diely v roztiahnutom pohľade.

1/6

Ilustračný obrázok

Kategória výrobku

Subminiatúrne guľatý konektor

Prevedenie

zástrčka, rovná

Počet kontaktov

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Doručenie: Št 23. 7.

25 Ks

Počet

Celkom (18,99 € / kus)

18,99 €

s DPH

Nahlásiť právny incident

Technické parametre

Typ: Binder

Kategória výrobku: Subminiatúrne guľatý konektor

Prevedenie: zástrčka, rovná

Počet kontaktov: 12

Pripojenie: spájkovaný konektor

Farba: modrá

Obsah: 1 ks

Max. teplota: +85 °C

Menovitý prúd: 2 A

Min. teplota: -40 °C

Menovitý prúd - filter: 2 A

Počet pólov: nie

Menovité napätie: 60 V

Materiál kontaktu: mosadz pozlátená

Ø kábla do: 8 mm

Ø kábla od: 6 mm

Materiál puzdra: PA (UL 94 V-0)

: 24

Uhol pripojenia: 180°

Číslo výrobcu: 99 9133 462 12

Priemer kábla (rozsah): 6 - 8 mm

Pólov: 12

Maximálny prierez: 0.25 mm²

Rozsah prierezov: 0.25 mm² (max)

: IP67

Na stiahnutie

Datasheet

Datasheet 1665982 binder Binder 99 9133 462 12 Subminiatúrne guľatý konektor, 1 ks
