Name: Bourns cermetový trimer 1cestný 0.12500 W 20 kΩ 220 ° 250 ° 1 ks
Brand: Bourns
SKU: 2996250
Availability: InStock

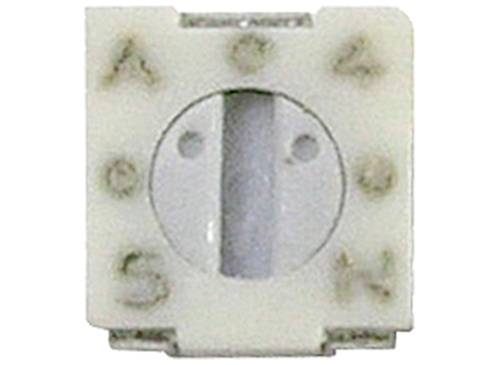

Detailný záber bieleho plastového prepínača s označeniami: A, C, S, N. Slúži na manuálne nastavenie na elektronickej doske.

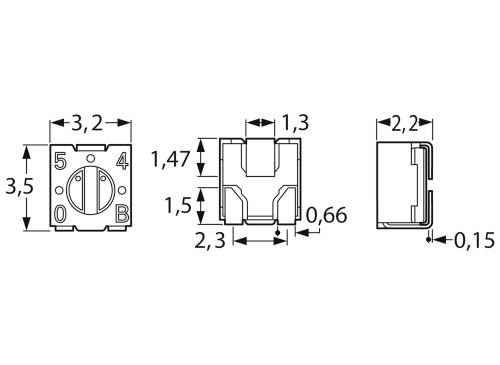

Technický výkres súčiastky s rozmermi v milimetroch. Zobrazuje predný, bočný a pohľad zhora s podrobnými rozmermi.

1/2

Kategória výrobku

cermetový trimer

Odpor

20 kΩ

Zaťažiteľnosť

0.12500 W

Uhol otáčania (mechanický)

250 °

Pripojenie

SMT

Datasheety: (PDF)

Okamžité doručenie: Ut 13. 10.

1 Ks (Posledné kusy skladom)

Počet

Celkom (2,96 € / kus)

2,96 €

s DPH

Už len 1 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Cermetový orezávací potenciometer, 20kΩ, 0,125W, SMD, horný, 3313J-1-203E

Dodatočné informácie:

Technické parametre

Kategória výrobku: cermetový trimer

Vlastnosti potenciometra: 1cestný

Odpor: 20 kΩ

Zaťažiteľnosť: 0.12500 W

Medzné napätie: 200 V

Uhol otáčania (elektrický): 220°

Uhol otáčania (mechanický): 250°

Pripojenie: SMT

Prevedenie: SMD

Typ zopnutie: hore

Min. teplota: -55 °C

Max. teplota: 125 °C

Teplotný koeficient: 100 ppm/K

Tolerancia ±: 20 %

Šírka: 3.2 mm

V: 2.2 mm

Raster (rozteč): 2.3 mm

Rozmer.: (d x š x v) 3.5 x 3.2 x 2.2 mm

Obsah: 1 ks

Typ: 3313J-1-203E

Spĺňa RoHS: áno

Dĺžka: 3.5 mm

Počet otáčok: 1

Na stiahnutie

Datasheet

Datasheet 2996250 Bourns cermetový trimer 1cestný 0.12500 W 20 kΩ 220 ° 250 ° 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2996250 Bourns cermetový trimer 1cestný 0.12500 W 20 kΩ 220 ° 250 ° 1 ks

Popis

SMD cermetový orezávací potenciometer typ Bourns 3313. Na 1 otáčku (elektrická/mechanická 220°/250°); Zaťažiteľnosť pri +70 °C: 0,125 W (0 pri +125 °C), prevádzkové napätie: max 200 V, rozsah prevádzkových teplôt: -55 až +125 °C, tolerancia: ±20 %, teplotný koeficient: ±100 (±150 pri 100 Ohmoch). Typ: 20K

Tento text bol preložený strojovo.
