BPD55 Blister-Pack Dimmen Eltako štartovacia sada osvetlenie výstavba, pod omietku Spínací výkon (max.) 300 W

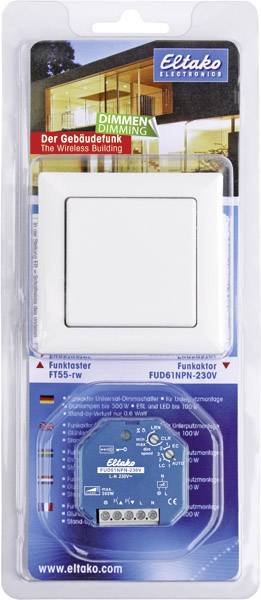

Blister-Pack Dimming sa skladá z bezdrôtového tlačidla FT55 bez batérií a vodičov v čisto bielom lesklom prevedení a z univerzálneho stmievacieho aktuátora FUD61NPN-230V. Stmievač automaticky rozpozná typ žiarovky a umožní nastavenie minimálneho jasu a rýchlosti stmievania. FT55-wg: bezdrôtové tlačidlo, vonkajšie 80 x 80 mm, vnútorné rozmery rámu 55 x 55 mm, vysoké 15 mm. Generuje energiu pre bezdrôtové telegramy aj po stlačení tlačidla, teda bez prepojovacieho kábla a bez straty pohotovostného režimu. Súčasťou dodávky je rám R, vahadlo W55, dvojité vahadlo DW55 (všetky rovnakej farby), montážny rám BRF, montážna doska HP, rádiový modul a lepiaca fólia. Bezdrôtové tlačidlá s ovládačom môžu vysielať dva vyhodnotiteľné signály: stlačte ovládač nahor a stlačte ovládač nadol. Bezdrôtové tlačidlá s dvojitými kolískami môžu vysielať štyri vyhodnotiteľné signály
Odoslať: stlačte dva vahadlá, každý hore a dole. Montážnu dosku je možné pomocou priloženej lepiacej fólie priskrutkovať na rovný povrch alebo prilepiť na stenu, sklo alebo nábytok. Objímky v krabici sa používajú na skrutkové upevnenie pomocou 55 mm spínacej skrinky. Potom je možné bezdrôtové tlačidlové osvetlenie FTB zacvaknúť zozadu aj na montážnu dosku. Zdvojená vahadlo je z výroby zablokované na rádiovom module. Ak sa má vymeniť za veľký vahadlo, potiahnite polovice vahadla dopredu a neohýbajte ich smerom do stredu. Potom zacvaknite veľký vahadlo tak, aby jeho značky 0 a I na zadnej strane zodpovedali rádiovému modulu. Pri lepení sady montážnej dosky s rámom a montážnym rámom ako prvé? s úlovkami zhora a zdola? držať sa. Potom nastavený rádiový modul s kolískou? Je 0 vždy hore na zadnej strane? zacvaknite na miesto. Pred zaskrutkovaním uvoľnite rám s upevňovacím rámom z upevňovacej dosky. Stlačte západky na prídržnej doske smerom von. Potom pridržiavacia platňa? s úlovkami zhora a zdola? naskrutkovať, zacvaknúť na rám s montážnym rámom a súpravou rádiového modulu s vahadlom? Je 0 vždy hore na zadnej strane? zacvaknite na miesto. Na upevnenie skrutiek odporúčame nerezové zapustené skrutky 2,9x25mm, DIN 7982 C. Obidve s hmoždinkami 5x25mm a na spínacích skrinkách 55mm. Rám Eltako je možné vymeniť kedykoľvek počas montáže za rám s vnútornými rozmermi 55x55mm od iných výrobcov. Rádiový modul obsiahnutý v prepínači je možné zašifrovať zašifrovane podľa prevádzkových pokynov vo všetkých šifrovateľných akčných prvkoch série 61 a 71, ako aj vo FAM14. K tomu je potrebný bezdrôtový ovládač šifrovania tlačidla FTVW. Šifrovateľné akčné členy majú piktogram kľúča. FUD61NPN: Univerzálny stmievač, výkonový MOSFET až do 300 W. Automatická detekcia žiarovky. Strata v pohotovostnom režime iba 0,7 wattu. Nastaviteľný minimálny jas alebo rýchlosť stmievania. S detskou izbou, spínačom odloženia spánku a svetelného alarmu. Dodatočne s ovládaním svetelnej scény. Je možné aktivovať šifrované rádio, obojsmerné rádio a opakovač. Pre zapustenú montáž. Dĺžka 45 mm, šírka 45 mm a hĺbka 33 mm. Univerzálny stmievací spínač pre žiarovky do 300 W, v závislosti od podmienok vetrania. Stmievateľné žiarovky ESL a stmievateľné 230V LED žiarovky závisia aj od elektroniky žiarovky. Zapnutie prechodu nulou pomocou funkcie mäkkého zapnutia a vypnutia na ochranu žiarovky. Napájacie, spínacie a riadiace napätie lokálne 230V. Nie je potrebné minimálne zaťaženie. Tento stmievač sa ovláda pomocou bezdrôtových tlačidiel FT a FFT, bezdrôtových ručných vysielačov FHS a FMH a diaľkových ovládačov FF8 a UFB. Nastavená úroveň jasu sa uloží, keď je prístroj vypnutý (pamäť). V prípade výpadku prúdu sa poloha spínača a úroveň jasu uložia a môžu sa zapnúť, keď sa vráti napájacie napätie. Automatická elektronická ochrana proti preťaženiu a vypnutie pri nadmernej teplote. Šifrované snímače je možné naučiť od 14. týždňa výroby. Je možné zapnúť obojsmerné rádio a / alebo opakovač. Každá zmena stavu, ako aj prichádzajúce telegramy centrálneho riadenia sú potom potvrdené rádiovým telegramom. Tento rádiový telegram je možné naučiť v iných akčných členoch, ako je FSR61NP-230V, v softvéri GFVS a na univerzálnych displejoch. Aktuálna hodnota stmievania sa tiež zobrazuje v% v softvéri GFVS. Pomocou horného otočného prepínača% žiarovky / stmievania je možné nastaviť minimálny jas (úplne stlmený) alebo rýchlosť stmievania. Dolný otočný prepínač určuje, či má automatická detekcia žiarovky fungovať alebo či má byť nastavené špeciálne pohodlie. LED dióda sprevádza proces učenia v súlade s návodom na obsluhu a počas prevádzky krátkodobo bliká.
