BPS55 Blister-Pack Schalten Eltako bezdrôtový štartovacia sada Energia výstavba, pod omietku Spínací výkon (max.) 2000 W

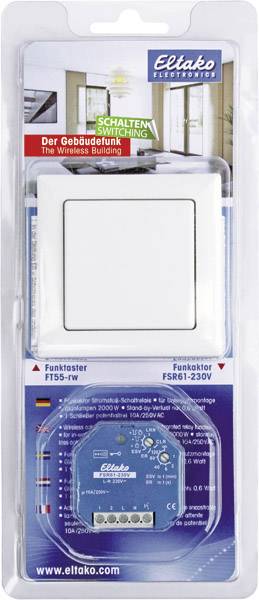

Prepínanie v blistroch obsahuje bezdrôtové tlačidlo FT55 bez batérií a vodičov v čisto bielom lesklom prevedení a spínací akčný člen FSR61-230V s funkciou impulzného spínača. FT55-wg: bezdrôtové tlačidlo, vonkajšie 80 x 80 mm, vnútorné rozmery rámu 55 x 55 mm, vysoké 15 mm. Generuje energiu pre bezdrôtové telegramy aj po stlačení tlačidla, teda bez prepojovacieho kábla a bez straty pohotovostného režimu. Súčasťou dodávky je rám R, vahadlo W55, dvojité vahadlo DW55 (všetky rovnakej farby), montážny rám BRF, montážna doska HP, rádiový modul a lepiaca fólia. Bezdrôtové tlačidlá s ovládačom môžu vysielať dva vyhodnotiteľné signály: stlačte ovládač nahor a stlačte ovládač nadol. Bezdrôtové tlačidlá s dvojitými kolískami môžu vysielať štyri vyhodnotiteľné signály
Odoslať: stlačte dva vahadlá, každý hore a dole. Montážnu dosku je možné pomocou priloženej lepiacej fólie priskrutkovať na rovný povrch alebo prilepiť na stenu, sklo alebo nábytok. Objímky v krabici sa používajú na skrutkové upevnenie pomocou 55 mm spínacej skrinky. Potom je možné bezdrôtové tlačidlové osvetlenie FTB zacvaknúť zozadu aj na montážnu dosku. Zdvojená vahadlo je z výroby zablokované na rádiovom module. Ak sa má vymeniť za veľký vahadlo, potiahnite polovice vahadla dopredu a neohýbajte ich smerom do stredu. Potom zacvaknite veľký vahadlo tak, aby jeho značky 0 a I na zadnej strane zodpovedali rádiovému modulu. Pri lepení sady montážnej dosky s rámom a montážnym rámom ako prvé? Prilepte pomocou úchytov zhora a zdola. Potom nastavený rádiový modul s kolískou? Je 0 vždy hore na zadnej strane? zacvaknite na miesto. Pred zaskrutkovaním uvoľnite rám s upevňovacím rámom z upevňovacej dosky. Stlačte západky na prídržnej doske smerom von. Potom pridržiavacia platňa? zaskrutkovať pomocou západiek hore a dole, zacvaknúť na rám s montážnym rámom a nastavený rádiový modul s kolískou? Vždy zacvaknite značku 0 vzadu hore. Na upevnenie skrutiek odporúčame nerezové zapustené skrutky 2,9x25mm, DIN 7982 C. Obidve s hmoždinkami 5x25mm a na spínacích skrinkách 55mm. Rám Eltako je možné vymeniť kedykoľvek počas montáže za rám s vnútornými rozmermi 55x55mm od iných výrobcov. Rádiový modul obsiahnutý v prepínači je možné zašifrovať zašifrovane podľa prevádzkových pokynov vo všetkých šifrovateľných akčných prvkoch série 61 a 71, ako aj vo FAM14. K tomu je potrebný bezdrôtový ovládač šifrovania tlačidla FTVW. Šifrovateľné akčné členy majú piktogram kľúča. FSR61-230V: 1 spínací beznapäťový beznapäťový prúd 10 A / 250 V AC, žiarovky 2 000 W, je možné aktivovať oneskorenie uvoľnenia s výstrahou vypnutia a trvalý spínač svetla. Je možné aktivovať šifrované rádio, obojsmerné rádio a opakovač. Strata v pohotovostnom režime iba 0,8 wattu. Pre zapustenú montáž. Dĺžka 45 mm, šírka 45 mm a hĺbka 33 mm. Miestne napájacie a riadiace napätie 230V. Ak dôjde k výpadku napájacieho napätia, stav spínania sa zachová. Po návrate napájacieho napätia sa definovaným spôsobom vypne. Po inštalácii počkajte na krátku automatickú synchronizáciu pred pripojením spotrebiča k sieti. Okrem rádiového ovládacieho vstupu cez internú anténu je možné tento rádiový akčný člen ovládať aj lokálne pomocou konvenčného ovládacieho tlačidla nainštalovaného pred ním. Prúd žiarovkovej žiarovky nie je povolený. Šifrované snímače je možné naučiť od 14. týždňa výroby. Je možné zapnúť obojsmerné rádio a / alebo opakovač. Každá zmena stavu, ako aj prichádzajúce telegramy centrálneho riadenia sú potom potvrdené rádiovým telegramom. Tento rádiotelegraf môže byť naučený do iných akčných členov, softvéru GFVS a univerzálnych displejov. Ovládanie scény: Pomocou jedného zo štyroch riadiacich signálov tlačidla s dvojitým ovládačom, ktoré je naprogramované ako tlačidlo scény, je možné pre scénu zapnúť alebo vypnúť niekoľko FSR61. S horným otočným prepínačom v polohe LRN je priradených až 35 prepínačov, z ktorých jeden alebo viac sú tlačidlá centrálneho ovládania. Okrem toho bezdrôtové kontakty dverí s funkciou normálne otvorené alebo normálne zatvorené, keď je okno otvorené, bezdrôtové externé snímače jasu FAH a bezdrôtové detektory pohybu FBH. Potom sa zvolí požadovaná funkcia tohto impulzného spínacieho relé: ER = spínacie relé. ESV = impulzný spínač. Ak je to potrebné s oneskorením uvoľnenia, potom + trvalé svetlo tlačidla = ESV s trvalým svetlom tlačidla, + výstraha pred vypnutím = ESV s predbežnou výstrahou vypnutia, + trvalé svetlo tlačidla a výstraha pred vypnutím = ESV s trvalým svetlom tlačidla a predbežnou výstrahou vypnutia. Keď je zapnuté trvalé svetlo, je možné trvalé svetlo zapnúť na viac ako 1 sekundu stlačením tlačidla, ktoré sa po 2 hodinách automaticky vypne alebo ho možno vypnúť stlačením tlačidla. Ak je aktivovaná výstraha pred vypnutím, osvetlenie bliká asi 30 sekúnd pred uplynutím času a celkovo 3-krát v kratších a kratších intervaloch. Ak je zapnutá výstraha pred vypnutím a trvalé svetlo, dôjde k predbežnej výstrahe pred vypnutím až po automatickom vypnutí stáleho svetla. Pomocou dolného otočného prepínača vo funkcii ESV je možné nastaviť oneskorenie uvoľnenia od 2 do 120 minút. V polohe nekonečne normálna funkcia impulzného spínača ES bez oneskorenia uvoľnenia, bez stáleho svetla a bez výstrahy o vypnutí. V polohe ER = spínacie relé druhého otočného spínača plní tento druhý otočný spínač bezpečnostnú a energeticky úspornú funkciu v iných ako nekonečných nastaveniach: Ak príkaz na vypnutie nie je rozpoznaný, napríklad z dôvodu zablokovaného alebo príliš rýchlo stlačeného tlačidla, relé prepne medzi po 2 a 120 sekúnd nastaviteľný čas automaticky. Ak bol FTK naučený, táto časová funkcia je vypnutá. Súmrakový spínač s naučeným bezdrôtovým vonkajším snímačom jasu FAH a detekciou pohybu s naučeným bezdrôtovým detektorom pohybu FBH podľa návodu na obsluhu. LED dióda sprevádza proces učenia podľa prevádzkových pokynov a počas prevádzky krátkym blikaním indikuje povely rádiového ovládania.

Tento text bol preložený strojovo.
