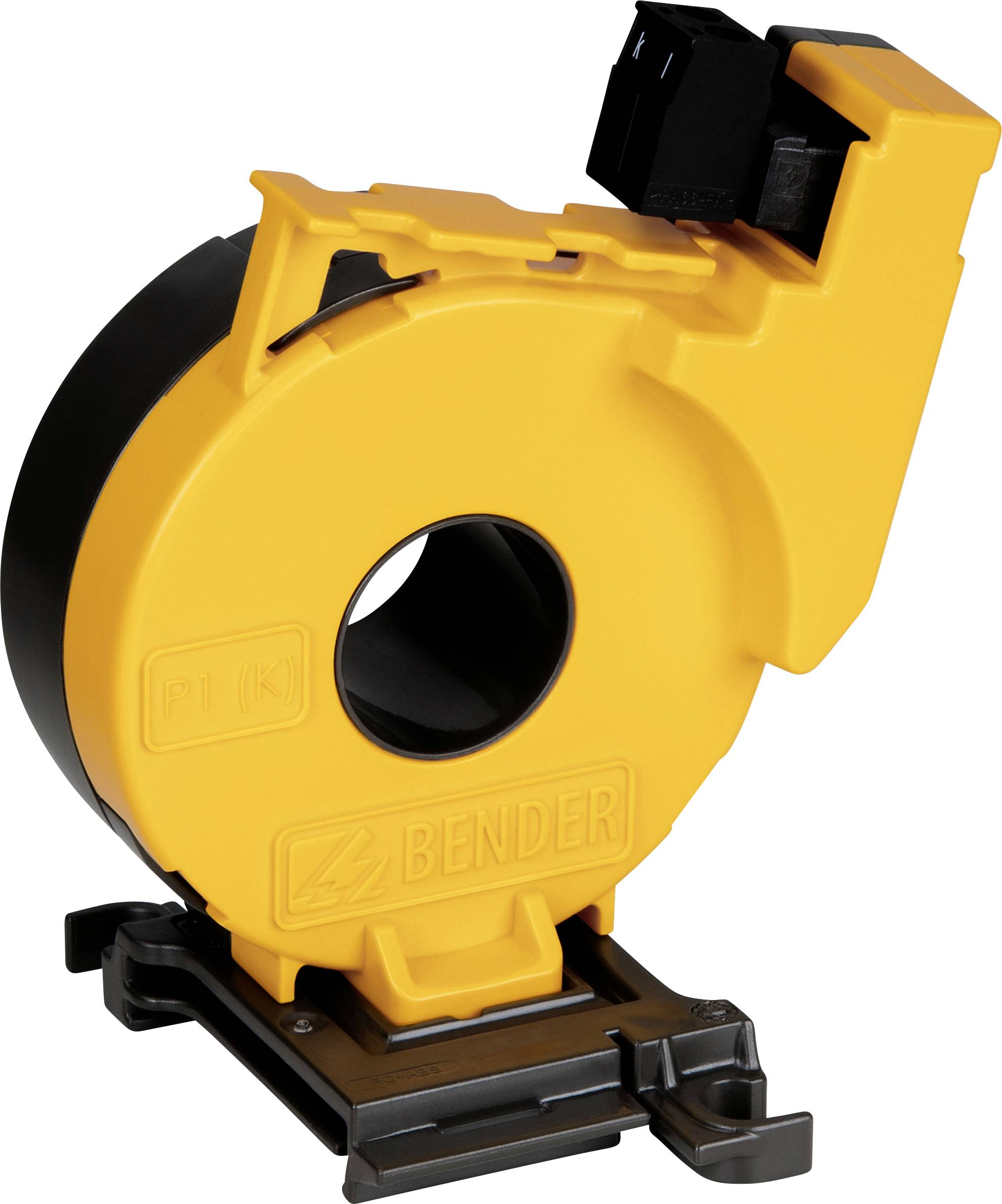

Bender CTAC20 merací prúdový transformátor Primárny prúd 63 A Ø priechodky vodiče:20 mm 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (105,68 € / kus)
105,68 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Transformátor meracieho prúdu CTAC20
- Pre systémy sledovania zvyškového prúdu série RCMS460 / 490
- Pre monitory zvyškového prúdu rady RCM420
- Pre lokalizátory porúch izolácie série EDS440 a EDS460 / 490 v sieťach AC a DC
- Merací transformátor prúdu CTAC… / 01
- pre lokalizátory porúch izolácie EDS441 a EDS461 / EDS491
- Použitie:
Technické parametre
- Menovité napätie: 800 V
- Kategória prepätia: III
- Menovité rázové napätie / stupeň znečistenia: 8 kV / 3
- Merací obvod transformátora prúdu CTAC ...
- Primárny menovitý rozdielový prúd: 10 A.
- Sekundárny menovitý zvyškový prúd: 0,0167 A
- Menovitý pomer Kn: 10 / 0,0167 A
- Menovité zaťaženie: max. 180 Ω
- Menovitý výkon: 0,05 VA
- Menovitý tepelný zvyškový prúd Icth: 30 A
- Menovitý tepelný krátkodobý prúd Ith: 60 x Icth = 2,4 kA / 1 s
- Menovitý špičkový prúd Idyn: 2,5 x Ith = 6,0 kA / 40 ms
- Menovitý prúd I
- CTAC20 pri IΔn ≥ 30 mA 40 A
- CTAC20 pri IΔn ≥ 300 mA 63 A
- Typ konektora MSTB 2.5 / 2-ST-5.08
- Výrobca Phoenix Contact
- Typ pripojenia skrutkové svorky
- Pracovná teplota -25… + 70 ° C
- Stupeň krytia, zabudované komponenty (DIN EN 60529) IP40
- Svorky triedy ochrany (DIN EN 60529) IP20
- Trieda horľavosti UL94 V-0
- Kategória výrobku
merací prúdový transformátor
- Primárny prúd
63 A
- Ø priechodky vodiče
20 mm
- Typ
CTAC20
- Rozmer.
(d x š x v) 60 x 75 x 82 mm
- Šírka
75 mm
- V
82 mm
- Dĺžka
60 mm
Na stiahnutie
Datasheet
Datasheet 2372855 Bender CTAC20 merací prúdový transformátor Primárny prúd 63 A Ø priechodky vodiče:20 mm 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2372855 Bender CTAC20 merací prúdový transformátor Primárny prúd 63 A Ø priechodky vodiče:20 mm 1 ks
Popis
Transformátory meracieho prúdu série CTAC sú vysoko citlivé transformátory meracieho prúdu, ktoré prevádzajú striedavé prúdy v spojení s monitorovacími a vyhodnocovacími zariadeniami série RCM alebo RCMS na hodnotiteľný merací signál.
Sú tiež vhodné na použitie v zariadeniach na lokalizáciu porúch izolácie pre systémy IT (EDS). Používajú sa na zaznamenávanie testovacieho prúdu generovaného generátorom testovacieho prúdu PGH alebo ISOMETER® iso685. V spojení s lokalizátormi porúch izolácie série EDS sa skúšobný prúd prevádza na vyhodnotiteľný merací signál.
Pripojenie k príslušným zariadeniam sa vykonáva pomocou dvojvodičového kábla.
Tento text bol preložený strojovo.
Sú tiež vhodné na použitie v zariadeniach na lokalizáciu porúch izolácie pre systémy IT (EDS). Používajú sa na zaznamenávanie testovacieho prúdu generovaného generátorom testovacieho prúdu PGH alebo ISOMETER® iso685. V spojení s lokalizátormi porúch izolácie série EDS sa skúšobný prúd prevádza na vyhodnotiteľný merací signál.
Pripojenie k príslušným zariadeniam sa vykonáva pomocou dvojvodičového kábla.
