Ixxat 1.01.0210.20000 CAN-CR100 Opakovač CAN/CAN-FD CAN dátová zbernica 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
2 Ks
Počet
Celkom (308,13 € / kus)
308,13 €
bez DPH.
Doprava zadarmo
Už len 2 Ks skladom!
Hlavné benefity
CAN / CAN FD opakovač so skrutkovacím konektorom a integrovaným zakončovacím odporom zbernice
- Rozhrania CAN a CAN FD v jednom zariadení
- Úspora nákladov vďaka jednoduchšiemu zapojeniu
- Vyššia spoľahlivosť systému
- Veľmi malý vplyv na správanie systému v reálnom čase
Technické parametre
- Displeje: proces prenosu / chybný segment (dve duo LED, jedna na segment), výkon (jedna LED)
- Rozhranie zbernice CAN: ISO 11898-2 s tlmivkou CAN. Dve skrutkové spojky.
- Variant CAN dostupný s integrovanými zakončovacími odpormi a bez nich.
- Bitové rýchlosti CAN: až 1 Mbit/s
- Rozhranie zbernice CAN-FD: ISO CAN-FD a nonISO CAN-FD
- Bitové rýchlosti CAN FD: arbitrážna rýchlosť až 1000 kbit/s, rýchlosť prenosu dát až 8000 kbit/s. Dátové rýchlosti sú overené testami. Užívateľsky definované bitové rýchlosti sú možné.
- Upozornenie: Maximálna rýchlosť prenosu dát môže byť prekročená v závislosti od konkrétnych podmienok aplikácie (dĺžka kábla, vykonané nastavenia, vzdialené stanice, ...), ale ani to nie je možné dosiahnuť.
- Priechodné oneskorenie: Typ. 175 ns (zodpovedá ~ 35 m dĺžke kábla)
- Napájanie: 9-36 V / DC, typ 70 mA, max. 100 mA, cez skrutkové svorky
- Galvanické oddelenie: 1 kV DC / 1 s, 500 V AC / 1 min; CAN 1, CAN 2 a
- Zdroje sú od seba galvanicky oddelené.
- Rozsah teplôt: -20 ºC ... +70 ºC
- Puzdro, rozmery: plastové puzdro na cylindrickú koľajnicu, cca 22,5 x 105 x 114 mm
- Kategória výrobku
Opakovač CAN/CAN-FD
- Rozhranie
CAN dátová zbernica
- Typ
CAN-CR100
- Min. prevádzková teplota
-20 °C
- Prevádzkové napätie
9 - 36 V/DC
- Prevádzková teplota
-20 °C (min)
- Rozmer.
(š x v) 113 mm x 99 mm
- Max. odber prúdu
100 mA
- V
99 mm
- Šírka
113 mm
- Číslo výrobcu
1.01.0210.20000
- Typ balenia
obaly bez plastov
Na stiahnutie
Datasheet
Datasheet 2497725 Ixxat 1.01.0210.20000 CAN-CR100 Opakovač CAN/CAN-FD CAN dátová zbernica 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2497725 Ixxat 1.01.0210.20000 CAN-CR100 Opakovač CAN/CAN-FD CAN dátová zbernica 1 ks
Popis

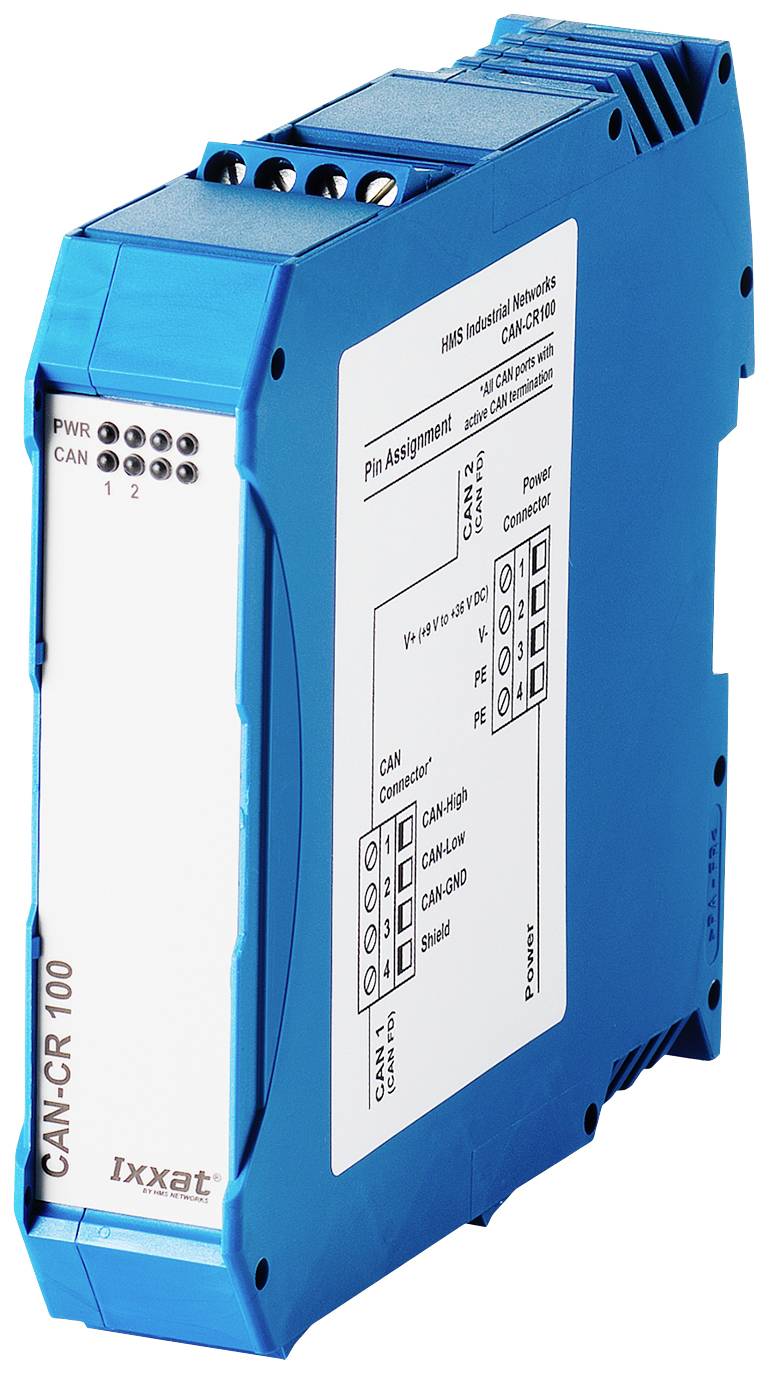

CAN-CR100
CAN-CR100 sa používa na galvanické oddelenie dvoch segmentov siete CAN / CAN FD. Ako špeciálna funkcia, opakovač oddeľuje chybný segment od zvyšku siete, takže zostávajúca sieť môže pokračovať v práci. Po odstránení poruchy sa segment automaticky znovu pripojí k sieti. Elektrické oddelenie je realizované pre segmenty CAN / CAN FD ako aj pre napájacie napätie.
Tento text bol preložený strojovo.
Rozsah dodávky
- CAN-CR100
- Príručka
