Brennenstuhl elektrický rozvádzač na stavbu BSV 5-63 A FI Typ B , 9150630168, 400 V, 63 A
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Hlavné benefity
Profesionálny gumený konštrukčný rozvádzač BSV 5-63A FI typ B 2m H07RN-F 5G16.0 1xCEE32A+2x16A, 6x230V
- Rozvodná skrinka na stavenisko s prúdovým chráničom typu B (citlivý na všetky prúdy) - tento prúdový chránič typu B zaisťuje zvýšenú bezpečnosť pre ľudí a životné prostredie a je potrebný aj na staveniskách.
- Rozvádzač energie pre trvalé vonkajšie použitie s 2 m gumovým káblom odolným voči oleju (H07RN-F 5G16.0) a krytom odolným voči striekajúcej vode zo špeciálnej gumovej zmesi (odolný od -30 °C do +80 °C)

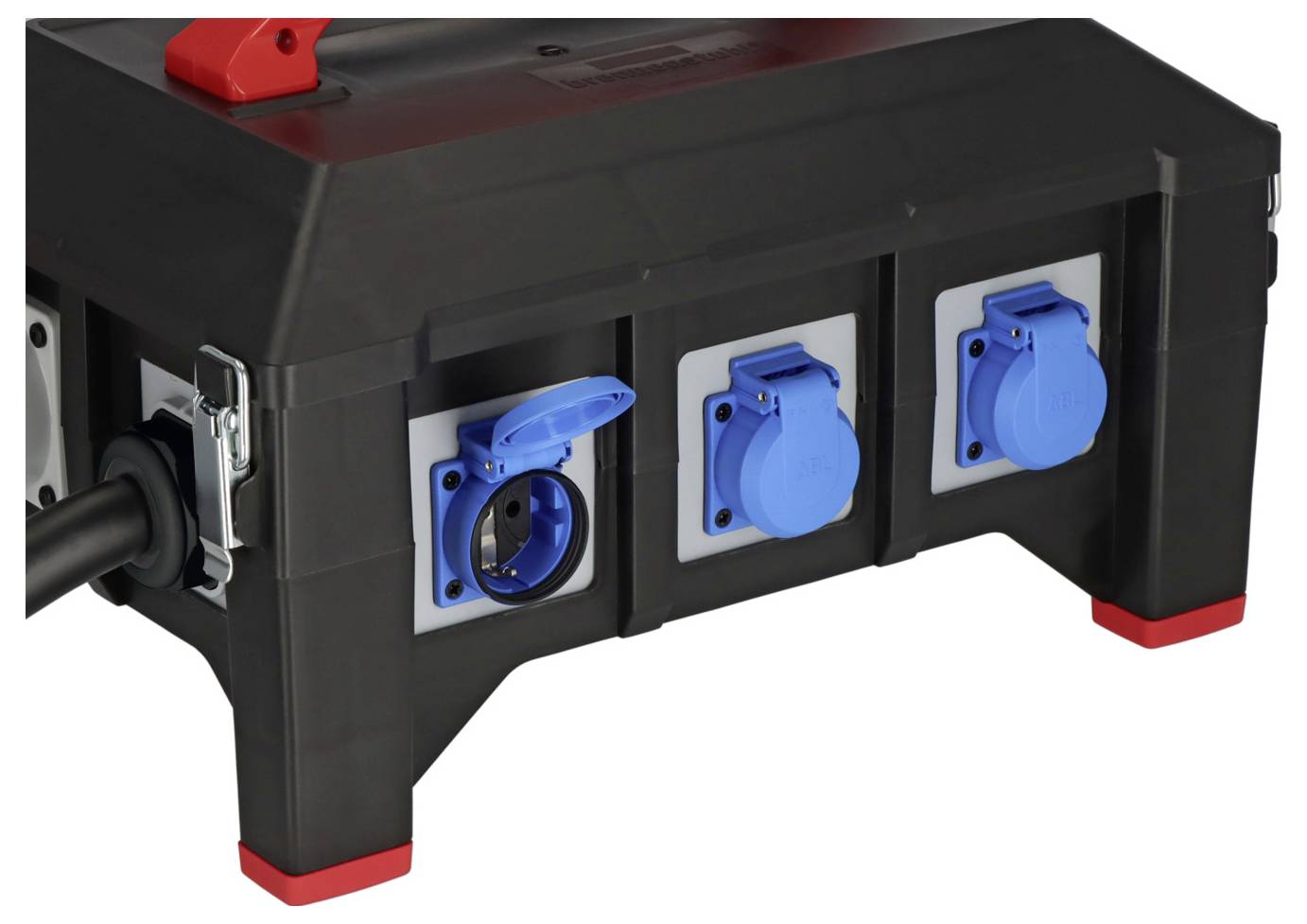

- Robustný, nárazuvzdorný, starnúci a poveternostným vplyvom odolný rozvádzač s kvalitnými zásuvkami podľa VDE 0620-2-1 a zásuvkami CEE s poniklovanými kontaktmi - vyrobený pre náročné použitie na stavbách
- Gumový rozdeľovač výkonu s praktickou rukoväťou pre pohodlné prenášanie a extrémne vysokými a protišmykovými gumenými nožičkami, ktoré zabraňujú znečisteniu

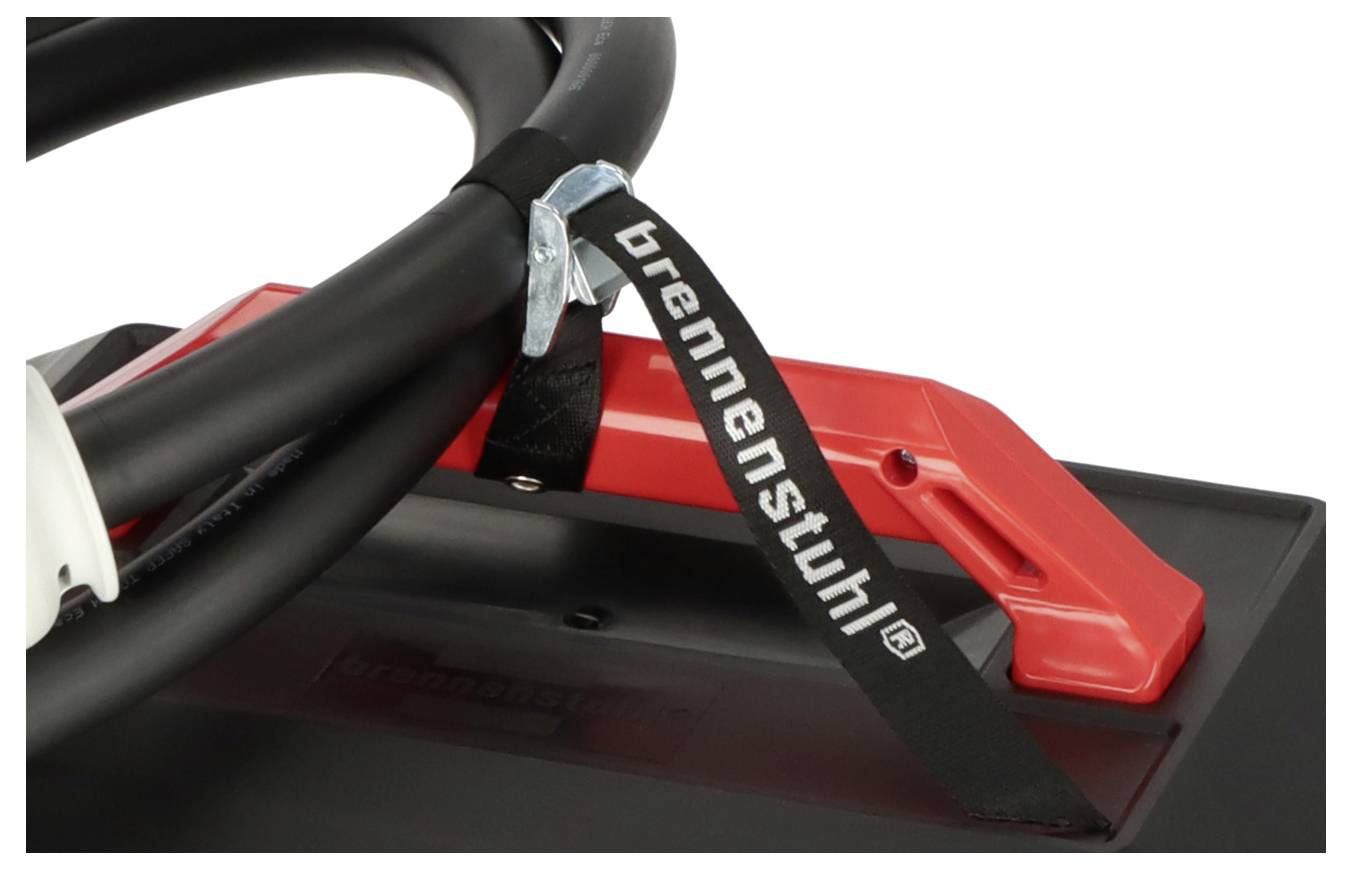

- Gumová rozvodná skrinka spĺňa normu DIN VDE 0100-704 a je vybavená prúdovým chráničom typu B (RCD a LS spínač) a popruhom na upevnenie kábla.
Technické parametre
- Kategória výrobku
elektrický rozvádzač na stavbu
- Počet spojok CEE
3
- Pripojenie typu A
CEE zástrčka 32 A 5-pólová
- Pripojenie typu A
CEE-zásuvka 16 A 5-pólová
CEE zástrčka 32 A 5-pólová
zásuvka s ochranným kontaktom
- Počet socketov
6
- Výstupy
2x CEE 16 A, 1x CEE 32 A, 6x zásuvka s ochranným kontaktom
- Menovité vstupné napätie
400 V
- Menovité výstupné napätie
400 V
- Menovitý vstupný prúd
63 A
IP44
- Dĺžka kábla
2 m
- Typ kábla
H07RN-F 5G 16 mm²
- Ochranná hladina
Istič 6
FI s IFN 0,03 A (štandard) 4-pól
LS prepínač
- Farba
čierna
červená
- Hmotnosť
10.1 kg
- Rozmer.
(d x š x v) 580 x 310 x 300 mm
- Dĺžka
580 mm
- Šírka
310 mm
- V
300 mm
- Vstupy (distribútor CEE)
CEE zástrčka 63 A 5-pólová
- Výstupy (CEE)
CEE spojka 16 A 5-pólová
CEE spojka 32 A 5-pólová
spojka s ochranným kontaktom
- Obsah
1 ks
- Layout klávesnice
nemecká, QWERTZ
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3308306 Brennenstuhl elektrický rozvádzač na stavbu BSV 5-63 A FI Typ B , 9150630168, 400 V, 63 A
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3308306 Brennenstuhl elektrický rozvádzač na stavbu BSV 5-63 A FI Typ B , 9150630168, 400 V, 63 A
Návod na obsluhu a bezpečnostné pokyny 3308306 Brennenstuhl elektrický rozvádzač na stavbu BSV 5-63 A FI Typ B , 9150630168, 400 V, 63 A
Popis

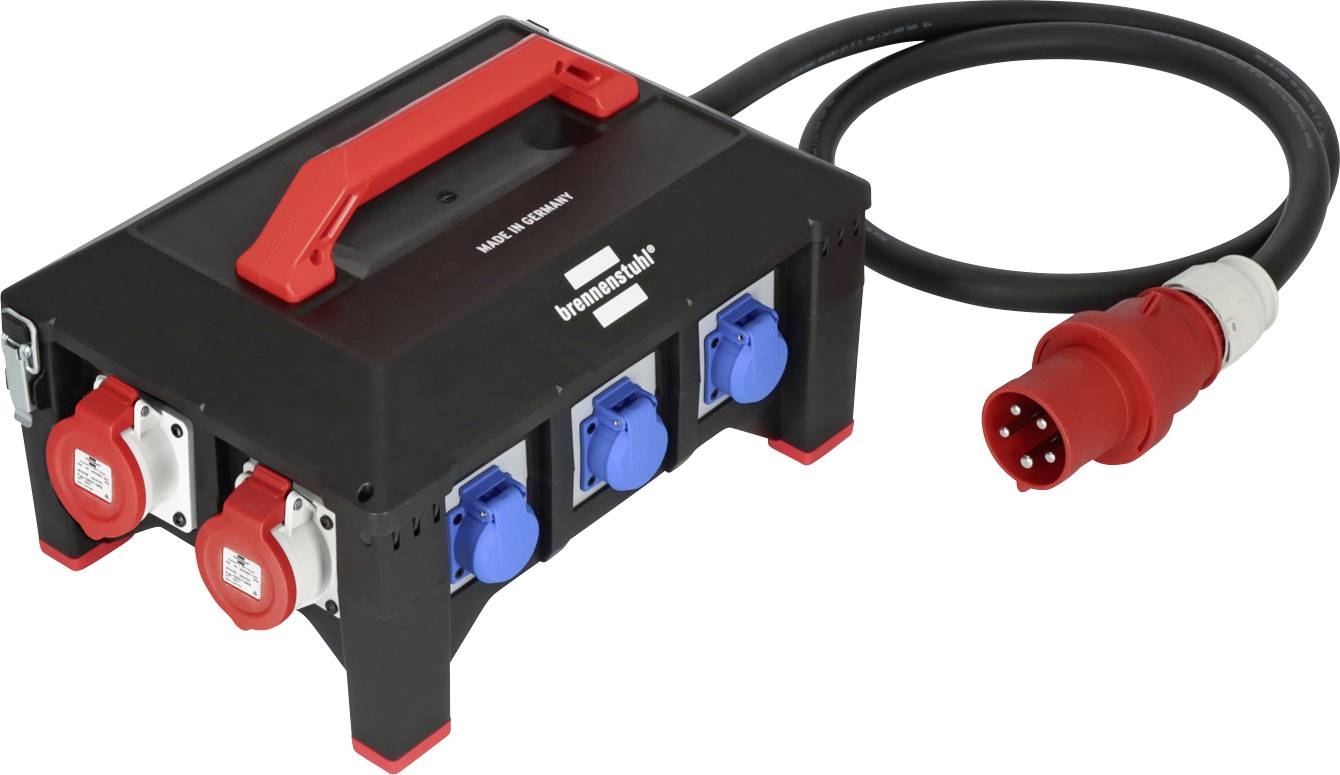

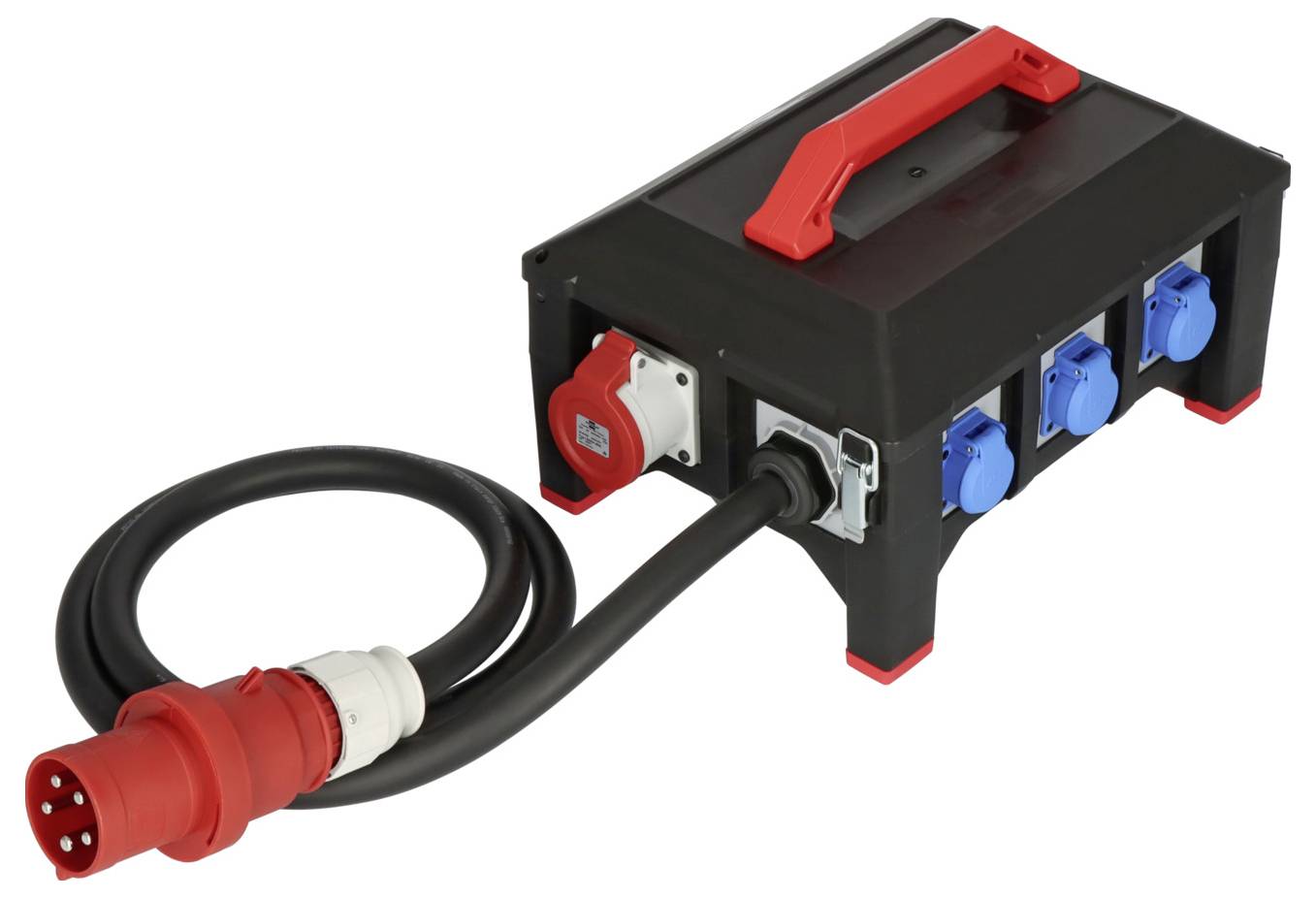

Gumový rozvádzač od spoločnosti Brennenstuhl s 2 m RN káblom je ideálny pre bezpečné napájanie na stavbách. Vďaka prúdovým chráničom a ističom s núdzovým prúdom ponúka rozvádzač energie vysokú úroveň prevádzkovej spoľahlivosti. Taktiež zaujme nasledujúcimi vlastnosťami:
* Odolné voči rôznym olejom, tukom, benzínu a kyselinám, UV žiareniu a ozónovému žiareniu

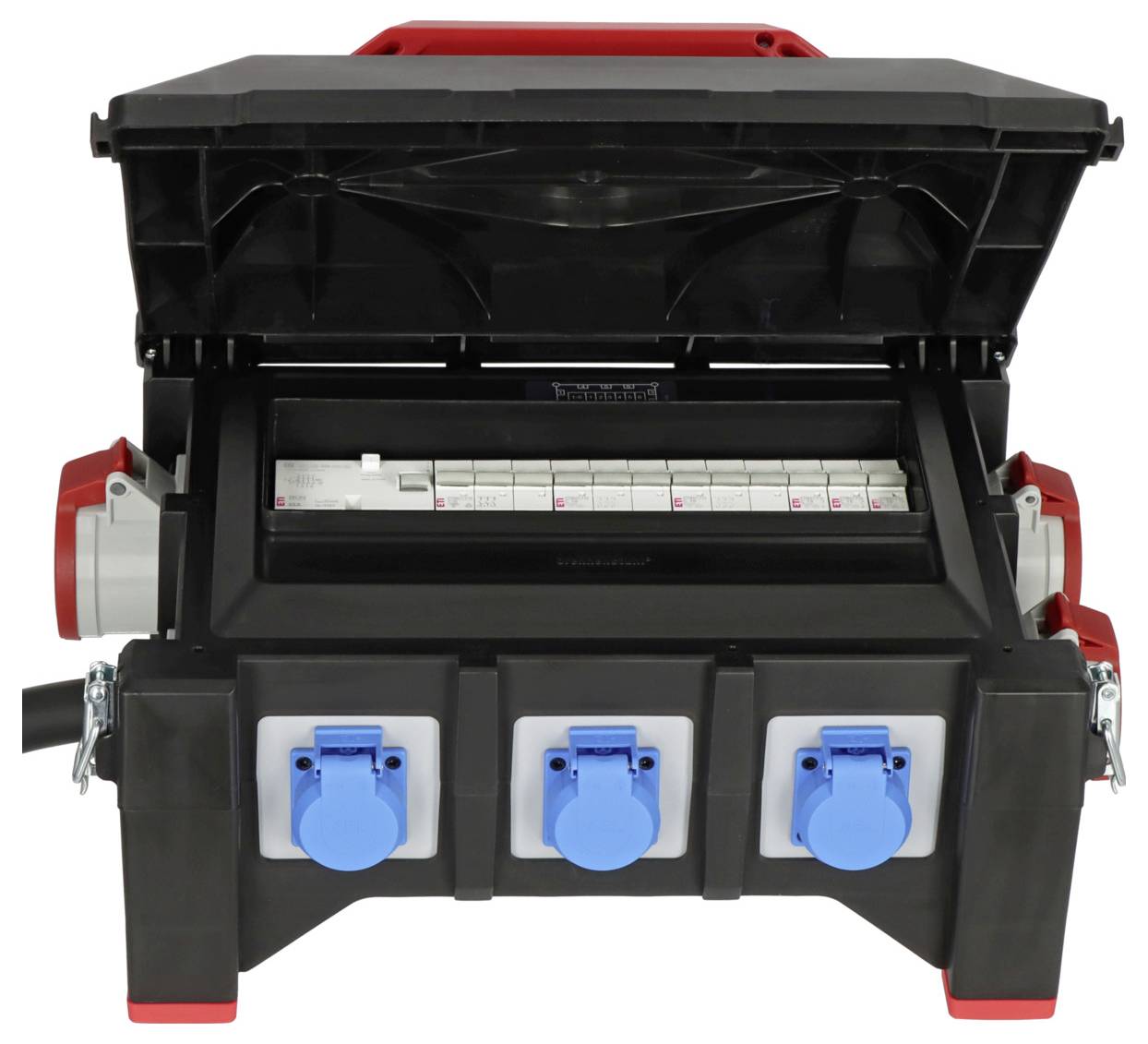

* Samozatváracie veko s rýchlym uvoľnením a robustnými pántami
* Pripojený výkon od 11 do 44 kVA
* Prevádzka viacerých spotrebičov na jednom trojfázovom/vysokoprúdovom prípojnom bode so zásuvnými systémami podľa IEC 60309
* Označenie kábla: H07RN-F 5G16.0
* Trieda ochrany: IP44
* Menovitý prúd (FI): 63A
* Počet pólov (FI): 4
* S ističom FI typu B (citlivý na všetky prúdy) 30 mA

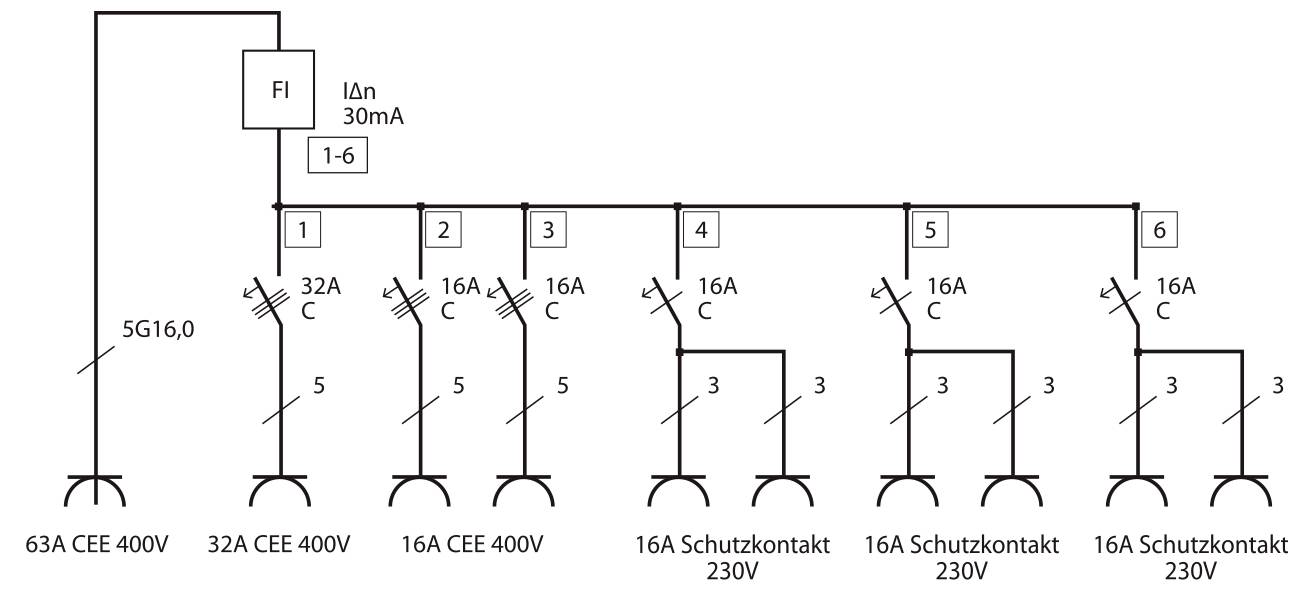

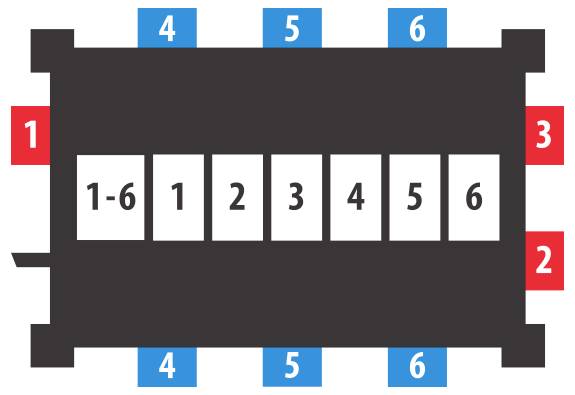

* Počet ističov: 6 (1x LS 400V/32A 3-pólový/-pinový; 2x LS 400V/16A 3-pólový/-pinový; 3x LS 230V/16A 1-pólový/-pinový)
* Zásuvkový systém zástrčky: CEE 63A 3P+N+PE (5p) 400V

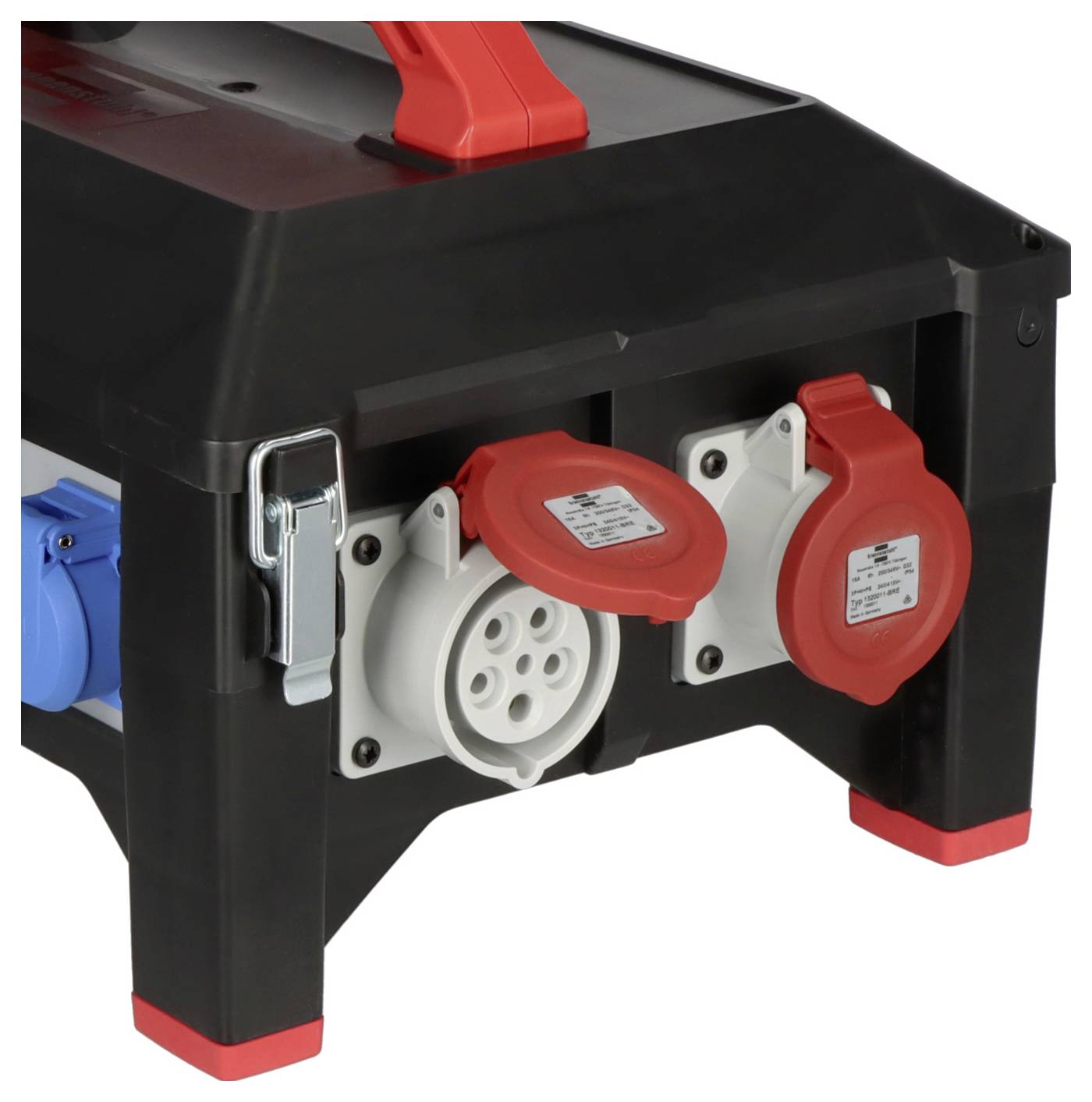

* Zásuvka CEE - 16A: CEE 2x 16A 3P+N+PE (5p) 400V
* Zásuvka CEE - 32A: CEE 1x 32A 3P+N+PE (5p) 400V
* Zásuvky s ochranným kontaktom: 6

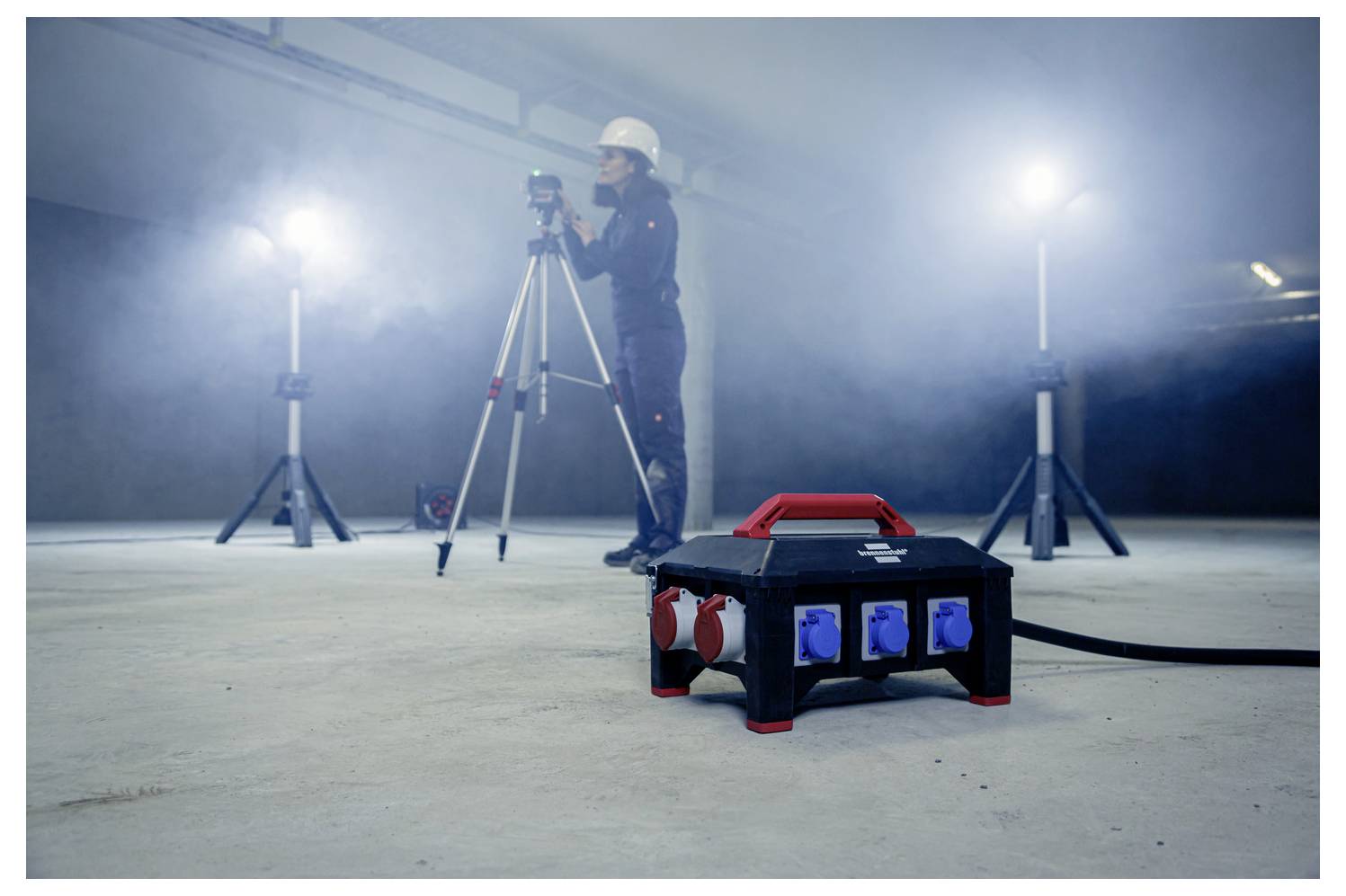

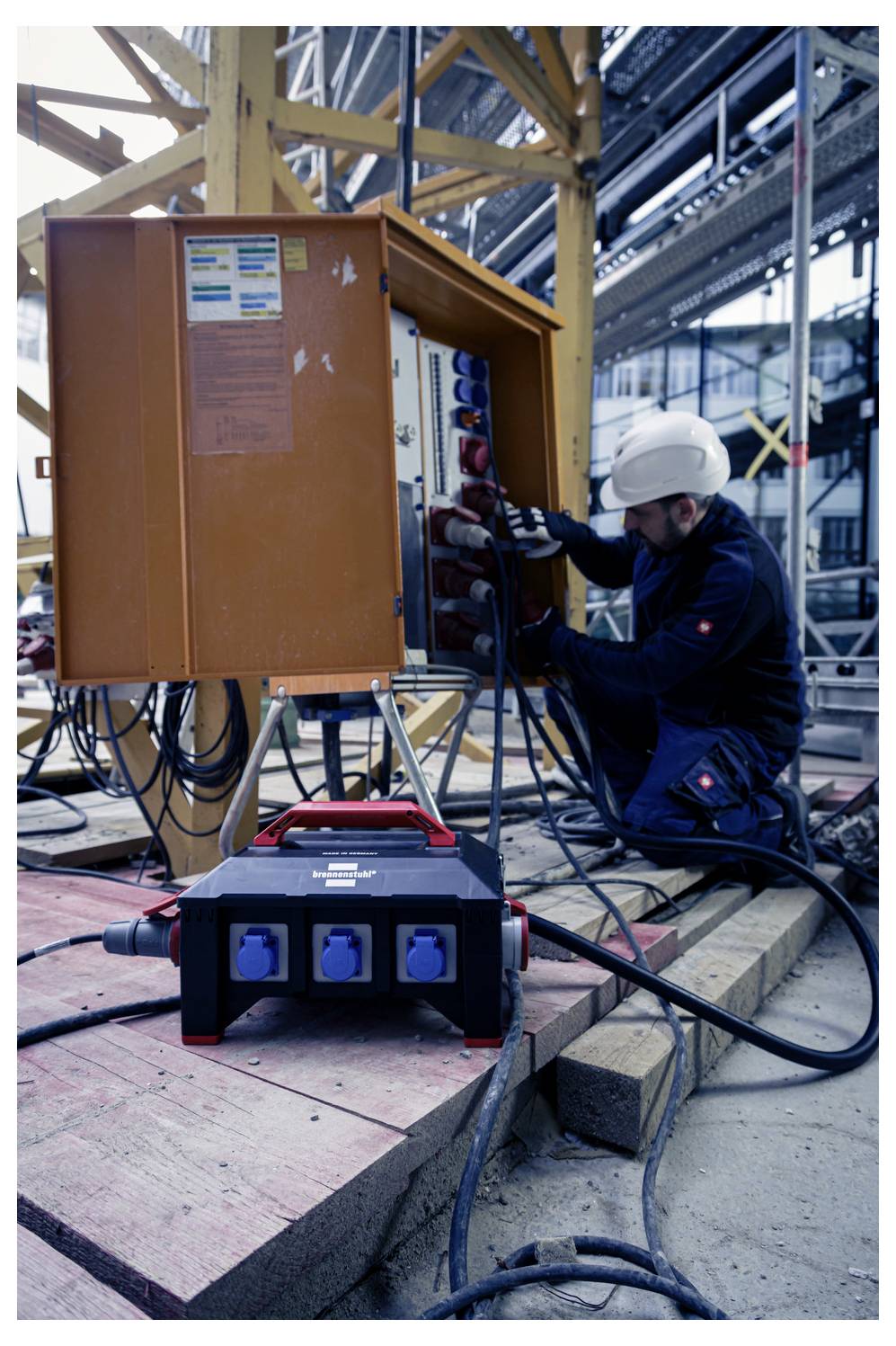

* Na použitie na staveniskách a nepretržité vonkajšie použitie
* Zariadenia kategórie 2 (K2 DGUV 203-005): Použitie v náročných prostrediach s vysokými mechanickými, fyzikálnymi a chemickými vplyvmi
Tento text bol preložený strojovo.
* Odolné voči rôznym olejom, tukom, benzínu a kyselinám, UV žiareniu a ozónovému žiareniu
* Samozatváracie veko s rýchlym uvoľnením a robustnými pántami
* Pripojený výkon od 11 do 44 kVA
* Prevádzka viacerých spotrebičov na jednom trojfázovom/vysokoprúdovom prípojnom bode so zásuvnými systémami podľa IEC 60309
* Označenie kábla: H07RN-F 5G16.0
* Trieda ochrany: IP44
* Menovitý prúd (FI): 63A
* Počet pólov (FI): 4
* S ističom FI typu B (citlivý na všetky prúdy) 30 mA
* Počet ističov: 6 (1x LS 400V/32A 3-pólový/-pinový; 2x LS 400V/16A 3-pólový/-pinový; 3x LS 230V/16A 1-pólový/-pinový)
* Zásuvkový systém zástrčky: CEE 63A 3P+N+PE (5p) 400V
* Zásuvka CEE - 16A: CEE 2x 16A 3P+N+PE (5p) 400V
* Zásuvka CEE - 32A: CEE 1x 32A 3P+N+PE (5p) 400V
* Zásuvky s ochranným kontaktom: 6
* Na použitie na staveniskách a nepretržité vonkajšie použitie
* Zariadenia kategórie 2 (K2 DGUV 203-005): Použitie v náročných prostrediach s vysokými mechanickými, fyzikálnymi a chemickými vplyvmi
Tento text bol preložený strojovo.
Prevedenie
- Na použitie na staveniskách v súlade s DGUV 203-006 (predtým BGI 608) a trvalé vonkajšie použitie
- Zariadenia kategórie 2 (K2 DGUV 203-005): Použitie pre drsnú prevádzku s vysokými mechanickými, fyzikálnymi a chemickými vplyvmi
- Prevádzka viacerých spotrebičov na trojfázovom/silnoprúdovom prípojnom mieste so zásuvnými systémami podľa IEC 60309
- Oprávnené pre členov BG Bau
- Názov kábla: H07RN-F 5G16.0
- Ochranný druh IP44
- Menovitý prúd (FI): 63A
- Počet pólov (FI): 4
- S ističom FI typ B (citlivý na všetky prúdy) 30 mA
- Počet ističov: 6 (1x LS 400V/32A 3-pól/pin; 2x LS 400V/16A 3-pól/pin; 3x LS 230V/16A 1-pól/pin)
- Zásuvná systémová zástrčka: CEE 63A 3P+N+PE (5p) 400V
- CEE zásuvka - 16A: CEE 2x 16A 3P+N+PE (5p) 400V
- CEE zásuvka - 32A: CEE 1x 32A 3P+N+PE (5p) 400V
- Ochranné kontaktné zásuvky: 6
Rozsah dodávky
- Profesionálny gumený konštrukčný rozvádzač energie BSV 5-63A FI typ B, upevňovací popruh
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
