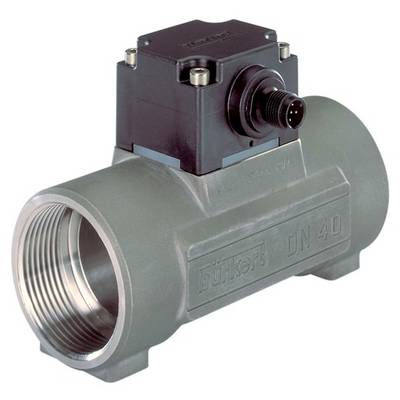

Bürkert 8012, 556193 prietokový merač s lopatkovým kolesom, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
prietokový merač s lopatkovým kolesom
Typ
8012
Pripojenie
M12
Výstupy
NPN
Materiál
PVDF
Datasheety: (PDF)
1 Ks
Počet
Celkom (719,51 € / kus)
719,51 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Technické parametre
- Tesniaci materiál - časti v kontakte s médiom Tesniaci materiál: FKM (fluórová guma)
- Tesniaci materiál - Materiál puzdra/krytu tesnenia: EPDM (etylén propylén-diénová guma)
- Tlak a teplota - menovitý tlak (DIN EN 1333): PN 16
- Tlak a teplota - Teplota média min: -15 °C
- Tlak a teplota - teplota média max: 100 °C
- Tlak a teplota - Teplota okolia min: -15 °C
- Tlak a teplota - Teplota okolia max: 60 °C
- Vstupy/Výstupy - Výstup 1 digitálny Typ: Tranzistor
- Vstupy/Výstupy - Výstup 1 digitálny tranzistorový bezkontaktný: 0,7 A
- Vstupy/Výstupy - Výstup 1 pripojenie digitálneho tranzistora NPN: Áno
- Vstupy/Výstupy - Výstup 1 pripojenie digitálneho tranzistora PNP: No
- Vstupy/výstupy - Výstup 1 digitálna verzia NC: č
- Vstupy/výstupy - výstup 1 digitálna verzia NO: No
- Vstupy/výstupy - Typ výstupu analógový Počet: 1
- Vstupy/Výstupy - Výstup 1 typu analógový prúd: 4-20 mA
- Vstupy/výstupy - Výstupný analógový prúd Spôsob činnosti Zdroj: Áno
- Vstupy/výstupy - Výstupný analógový prúd Ako drez funguje: Nie
- Vstupy/Výstupy - Typ výstupu analógový sínus: Nie
- Vstupy/výstupy - typ výstupu prúdový modulovaný podľa NAMUR: No
- Elektrické pripojenie - Elektrické pripojenie 1 typ: Zástrčka - M12
- Elektrická prípojka - Elektrická prípojka 1 Množstvo: 1 ST
- Elektrické pripojenie - Elektrické pripojenie 1 Počet kontaktov: 5 ST
- Elektrické pripojenie - Elektrické pripojenie 1 Kategória materiálu: Plasty
- Elektrické pripojenie - Elektrické pripojenie 1 Materiál: PA (polyamid)
- Elektrické pripojenie - typ prevádzkového napájania: 3 vodiče
- Elektrické pripojenie - Elektrické pripojenie 1 typ: samec
- Elektrická prípojka - zásuvka zariadenia súčasťou dodávky: nie je súčasťou dodávky
- Elektrické pripojenie - Tesnenie Elektrické pripojenie 1 Materiál: EPDM (etylén propylén-diénová guma)
- Funkcie - kontinuálne meranie: Áno
- Funkcie - Dávkovanie: Nie
- Funkcie - Prepínač: Áno
- Funkcie - parametrizácia lokálne: Nie
- Funkcie - parametrizácia oddelená: Nie
- Funkcie - parametrizácia opravená: Áno
- Vlastnosti zariadenia - Podskupina produktov: Prietok
- Vlastnosti zariadenia - Inštalačná dĺžka: 104 mm
- Vlastnosti zariadenia - Dizajn zariadenia: Kompaktný
- Médium a kalibrácia - Dynamická viskozita min.: 0 cP
- Medium & Calibration - Dynamická viskozita max.: 300 cP
- Namerané hodnoty - nameraný objemový prietok min: 689
- Namerané hodnoty - nameraný objemový prietok max: 22 963
- Namerané hodnoty - jednotková nameraná hodnota: l/h
- Merania - Prietok (objem): Áno
- Namerané hodnoty - prietok (hmotnosť): Nie
- Merania - Teplota: Nie
- Merania - Hustota: Nie
- Namerané hodnoty - koncentrácia 1: Nie
- Namerané hodnoty - Presnosť objemového prietoku vo vzťahu k nameranej hodnote: 1%
- Menovitá šírka (hodnota Kv) - Menovitá šírka meracej trubice (DN): 25 mm
- Procesné/rúrkové pripojenie - Prípojka potrubia 1 typ: vnútorný závit
- Procesné / linkové pripojenie - Linkové pripojenie Kategória materiálu: Ľahké kovy
- Procesné / vedenie linky - Materiál spojenia vedenia: mosadz
- Procesné / linkové pripojenie - Linkové pripojenie 1 Označenie závitu: 1
- Procesné / linkové pripojenie - Linkové pripojenie 1 typ závitu: G
- Procesné/potrubné pripojenie - Typ pripojenia potrubia 2: vnútorný závit
- Procesné / linkové pripojenie - linkové pripojenie 2 typ závitu: G
- Procesné / linkové pripojenie - Linkové pripojenie 2 Označenie závitu: 1
- Trieda ochrany - Prístroj na meranie triedy ochrany (IP): IP67
- Senzor - Typ senzora: obežné koleso
- Senzor - materiál obežného kolesa: PVDF (polyvinylidénfluorid)
- Senzor - Typ obežného kolesa: Optický
- Snímač - materiál osky obežného kolesa: keramika
- Snímač - kategória materiálu ložiska: technická keramika
- Senzor - Materiál ložiska: Keramika
- Senzor - Detekcia smeru toku: Áno
- Detekcia princípu merania snímača - obežné koleso: infračervené
- Softvér / komunikácia - Displej: Nie
- Napätie - DC napätie min.: 12 V
- Napätie - jednosmerné napätie max.: 36 V
- Napätie - Napätie batérie: Nie
- Materiály - spojovací materiál: PVDF (polyvinylidénfluorid)
- Materiály - materiál meracej trubice: mosadz
- Materiály - Kryt elektroniky Kategória materiálu: Plasty
- Materiály - Puzdro elektroniky Materiál: PPS (polyfenylénsulfid)
- Materiály - Skrutky Materiál: nehrdzavejúca oceľ
- Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 2
- Kategória výrobku
prietokový merač s lopatkovým kolesom
- Typ
8012
- Pripojenie
M12
- Výstupy
NPN
- Materiál
PVDF
- Tesniaci materiál
FKM
- Materiál puzdra
PPS
- Menovitý priemer
25 mm
- Min. teplota média
-15 °C
- Max. teplota média
100 °C
- Prevádzkový tlak (max.)
16 bar
- Meracie presnosť ±
1 %
IP67
- Min. okolitá teplota
-15 °C
- Max. okolitá teplota
60 °C
- Dĺžka
104 mm
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3046991 Bürkert 8012, 556193 prietokový merač s lopatkovým kolesom, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3046991 Bürkert 8012, 556193 prietokový merač s lopatkovým kolesom, 1 ks
Popis
Prietokomer s obežným kolesom je dostupný v magnetickej alebo optickej verzii.
Magnetická verzia meracieho prístroja je špeciálne navrhnutá pre použitie v neutrálnych a mierne agresívnych kvapalinách s nízkym obsahom pevných látok. Optický variant je určený výhradne na použitie s kvapalinami priepustnými pre infračervené žiarenie.
Typ 8012 pozostáva z armatúry (typ S012) a elektronického modulu (typ SE12), ktoré sú spojené skrutkami. Systém tvaroviek navrhnutý spoločnosťou Bürkert zaisťuje jednoduchú inštaláciu do všetkých potrubí od DN 06…DN 65. Typ 8012 je možné integrovať aj do blokových systémov špecifických pre zákazníka.
V závislosti od variantu elektronického modulu má typ 8012
- impulzný výstup resp
- impulzný výstup a prúdový výstupný signál 4…20 mA.
Impulzný výstup, ktorý môže byť prenášaný a spracovávaný samostatným vysielačom/regulátorom Bürkert, generuje konfigurovateľnú frekvenciu úmernú prietoku alebo môže byť použitý ako spínací výstup.
Tento text bol preložený strojovo.
Magnetická verzia meracieho prístroja je špeciálne navrhnutá pre použitie v neutrálnych a mierne agresívnych kvapalinách s nízkym obsahom pevných látok. Optický variant je určený výhradne na použitie s kvapalinami priepustnými pre infračervené žiarenie.
Typ 8012 pozostáva z armatúry (typ S012) a elektronického modulu (typ SE12), ktoré sú spojené skrutkami. Systém tvaroviek navrhnutý spoločnosťou Bürkert zaisťuje jednoduchú inštaláciu do všetkých potrubí od DN 06…DN 65. Typ 8012 je možné integrovať aj do blokových systémov špecifických pre zákazníka.
V závislosti od variantu elektronického modulu má typ 8012
- impulzný výstup resp
- impulzný výstup a prúdový výstupný signál 4…20 mA.
Impulzný výstup, ktorý môže byť prenášaný a spracovávaný samostatným vysielačom/regulátorom Bürkert, generuje konfigurovateľnú frekvenciu úmernú prietoku alebo môže byť použitý ako spínací výstup.
Tento text bol preložený strojovo.
