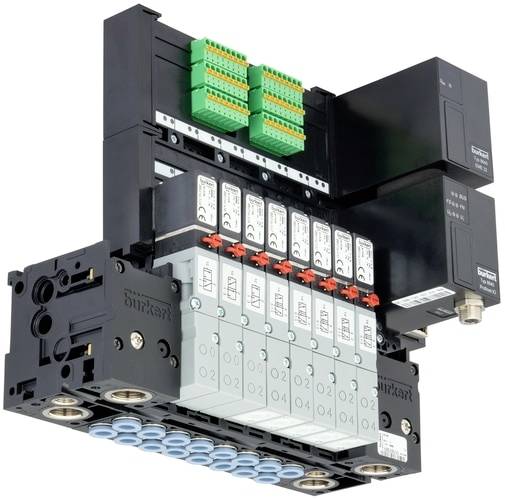

Ilustračný obrázok
Ilustračný obrázok
Bürkert 8640 20051264 ventilový ostrovček 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (1 641,46 € / kus)
1 641,46 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Technické parametre
- Vybavenie (ventilový ostrovček) - rozmer poradia 1: 11 mm
- Tlak a teplota - Teplota média min: 0 °C
- Tlak a teplota - Teplota média max: 50 °C
- Tlak a teplota - Teplota okolia min: 0 °C
- Tlak a teplota - Teplota okolia max: 55 °C
- Tlak & teplota - nominálny tlak min: 2,5 bar
- Tlak a teplota - Menovitý tlak max: 10 bar
- Vstupy/výstupy - typ vstupu digitálny Množstvo: 0 ST
- Funkcie - Senzor tlaku: Nie
- Funkcie - Číslo snímača tlaku: 0
- Funkcie - manuálne / automatické prepínanie: Nie
- Funkcie - množstvo tlakomeru: 0 kusov
- Funkcie - Tlakomer: Nie
- Vlastnosti - Integrované spätné ventily v 3 (R): Áno
- Vlastnosti - Integrované spätné ventily v 5 (S): Áno
- Vlastnosti - Pneumatický HotSwap v 1 (P): Áno
- Funkcie - ext. Ventily na prepínanie záťaže: Nie
- Vlastnosti zariadenia - Produktová podskupina: Ventilové ostrovčeky a automatizačné systémy
- Vlastnosti zariadenia - Generácia: Revízia 3
- Vlastnosti zariadenia - medzikrm Množstvo: 0 ST
- Vlastnosti zariadenia - Typ montáže: montáž na lištu DIN
- Procesné / linkové pripojenie - pracovná poloha pripojenia: spodná (pneumatický modul)
- Procesné / linkové pripojenie - napájanie: G 1/4
- Procesné / linkové pripojenie - pracovné pripojenie: D6
- Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP20
- Softvér / Komunikácia - Verzia modulu: Multipol
- Softvér / Komunikácia - Komunikačné rozhranie Hardvér 1: Sub D 25-pin
- Softvér / Komunikácia - Komunikačné rozhranie Protokol 1: Multipol
- Softvér / Komunikácia - Interná zbernicová komunikácia: Bürkert
- Ako to funguje - funkcia ventilu: 8x (2x 3/2) funkcia ventilu CC
- Kategória výrobku
ventilový ostrovček
- Teplota média (rozsah)
0 do 50 °C
- Číslo výrobcu
20051264
- Počet digitálnych vstupov
0
- Prevádzkový tlak (max.)
10 bar
- Min. prevádzkový tlak
2.5 bar
- Max. teplota média
50 °C
- Min. teplota média
0 °C
IP20
- Max. okolitá teplota
55 °C
- Min. okolitá teplota
0 °C
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 3048047 Bürkert 8640 20051264 ventilový ostrovček 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3048047 Bürkert 8640 20051264 ventilový ostrovček 1 ks
Popis
Systém ventilových ostrovčekov typu 8640 je vhodný na riešenie rôznorodých a zložitých riadiacich úloh vďaka svojej konzistentnej modulárnej konštrukcii s ohľadom na pneumatické a elektrické rozhrania. Usporiadaním pneumatických modulov s rôznym počtom ventilov je možné na ventilovom ostrove realizovať funkcie ventilov od 2 do 24. Technika elektrického pripojenia môže byť realizovaná buď cez rozhrania priemyselnej zbernice, kolektívne pripojenie (technológia paralelného pripojenia) alebo viacpólové rozhrania. Ventily umožňujú rôzne možnosti použitia. Puzdro a spojovacie moduly sú vyrobené z vysokokvalitného plastu (polyamid) a dajú sa ľahko pripojiť alebo odpojiť pomocou integrovanej technológie snap-in.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozmedzí 5 - 30 °C. Hodnota QNn je meranie pre plyny v litroch za minútu.
