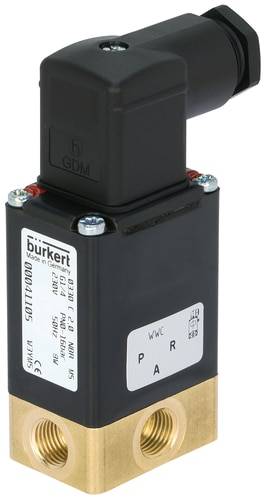

Bürkert kĺbový ventil 42764 330 24 V G 1/4 Menovitá vzdialenosť 4 mm priamočinný 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Zobraziť alternatívy
Počet
Celkom (204,99 € / kus)
204,99 €
s DPH
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
3/2cestný elektromagnetický ventil
- Priamočinný ventil, oddelený médiom, do nominálnej veľkosti DN 5; Bezúdržbová technológia kĺbovej kotvy; Vibračný systém blokových závitových cievok; Jednoduchá obsluha, robustná ručná prevádzka; Dizajn odolný voči výbuchu
Technické parametre
- Typ pohonu: skladacia armatúra
- Princíp činnosti hlavného ventilu: sedlový ventil
- Funkcia prepínania: zapnuté / vypnuté
- Mediálna separácia: áno
- Číslo pripojenia na tekutinovú linku: 3
- Funkcia ventilu počet spínacích polôh: 2
- Prítok: pod sedadlo
- Menovitý tlak max. (Kvapalina): 3 bary
- Materiál sedla ventilu: mosadz
- DC napätie: áno
- Napätie batérie: áno
- Menovitý výkon: 8 W.
- Typ cievky: skrutkovaný blok
- Materiál cievky (kryt): EP (epoxidová živica)
- Čas otvorenia spínania: 10 ms - 20 ms
- Čas zopnutia: 10 ms - 20 ms
- Štruktúra ventilu: ventil kompletný
- Funkcia ventilu manuálne ovládanie Materiál: PA (polyamid)
- Funkcia ventilu, ručné ovládanie, blokovanie: áno
- Maximálna povrchová teplota: 155 ° C
- Materiál elektrického spojenia: mosadz
- Typ upevnenia: metrické skrutky
- Kategória výrobku
kĺbový ventil
- Prevádzkové napätie
24 V
- Prevádzkový tlak (max.)
3 bar
- Materiál puzdra
mosaz
- Pripojenie
G 1/4
- Prevádzkové médium
kvapalina
- Teplota média (rozsah)
0 do +80 °C
- Číslo výrobcu
42764
- Prevádzkový tlak (min.)
0 bar
- Ovládanie
Ručné ovládanie; tlačidlo na kľúči
- Tesniaci materiál
NBR
- Hmotnosť
0.46 kg
- Max. teplota média
+80 °C
- Min. teplota média
0 °C
- Menovitá vzdialenosť
4 mm
- Dĺžka
46 mm
- QNn hodnota
180 l/min
IP65
- Max. okolitá teplota
+55 °C
- Účinky
priamočinný
- Hodnota kv
0.17
Na stiahnutie
Datasheet
Datasheet 2350833 Bürkert kĺbový ventil 42764 330 24 V G 1/4 Menovitá vzdialenosť 4 mm priamočinný 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2350833 Bürkert kĺbový ventil 42764 330 24 V G 1/4 Menovitá vzdialenosť 4 mm priamočinný 1 ks
Popis
Ventil 0330 je priamo pôsobiaci, médiom oddelený sklopný kotvový ventil. Je k dispozícii v 3/2 a 2/2-cestných verziách. Ako 3/2-cestnú verziu môže byť použitý ako rozdeľovač alebo zmiešavací ventil. V závislosti od aplikácie sú k dispozícii rôzne membránové materiály a spôsoby účinku. Štandardné mosadzné puzdro spĺňa všetky európske požiadavky na pitnú vodu. Rad puzdier je doplnený nehrdzavejúcou oceľou (316L), PVDF a polypropylénom. Magnetické cievky sú tvarované z chemicky vysoko odolného epoxidu. Pretože je systém cievok oddelený od média membránou, je ventil obzvlášť vhodný pre kritické médiá, ako sú agresívne kyseliny a zásady. 0330 je vybavený manuálnym ovládaním na uvedenie do prevádzky a testovanie. Aby sa znížila potreba energie, všetky cievky môžu byť dodávané s elektronickou redukciou výkonu alebo ako impulzné prevedenie. Stav spínania sa môže uskutočniť prostredníctvom spätnej väzby o polohe ako binárny alebo NAMUR signál. V spojení so zástrčkou podľa DIN EN 175301-803, forma A, ventily zodpovedajú triede ochrany IP65 / 67 - v spojení s nerezovým alebo plastovým puzdrom NEMA 4X.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rozsah dodávky
- Vrátane zásuvky pre zariadenie
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozsahu 5 - 30 ° C. Hodnota QNn je meranie plynov v litroch za minútu.
