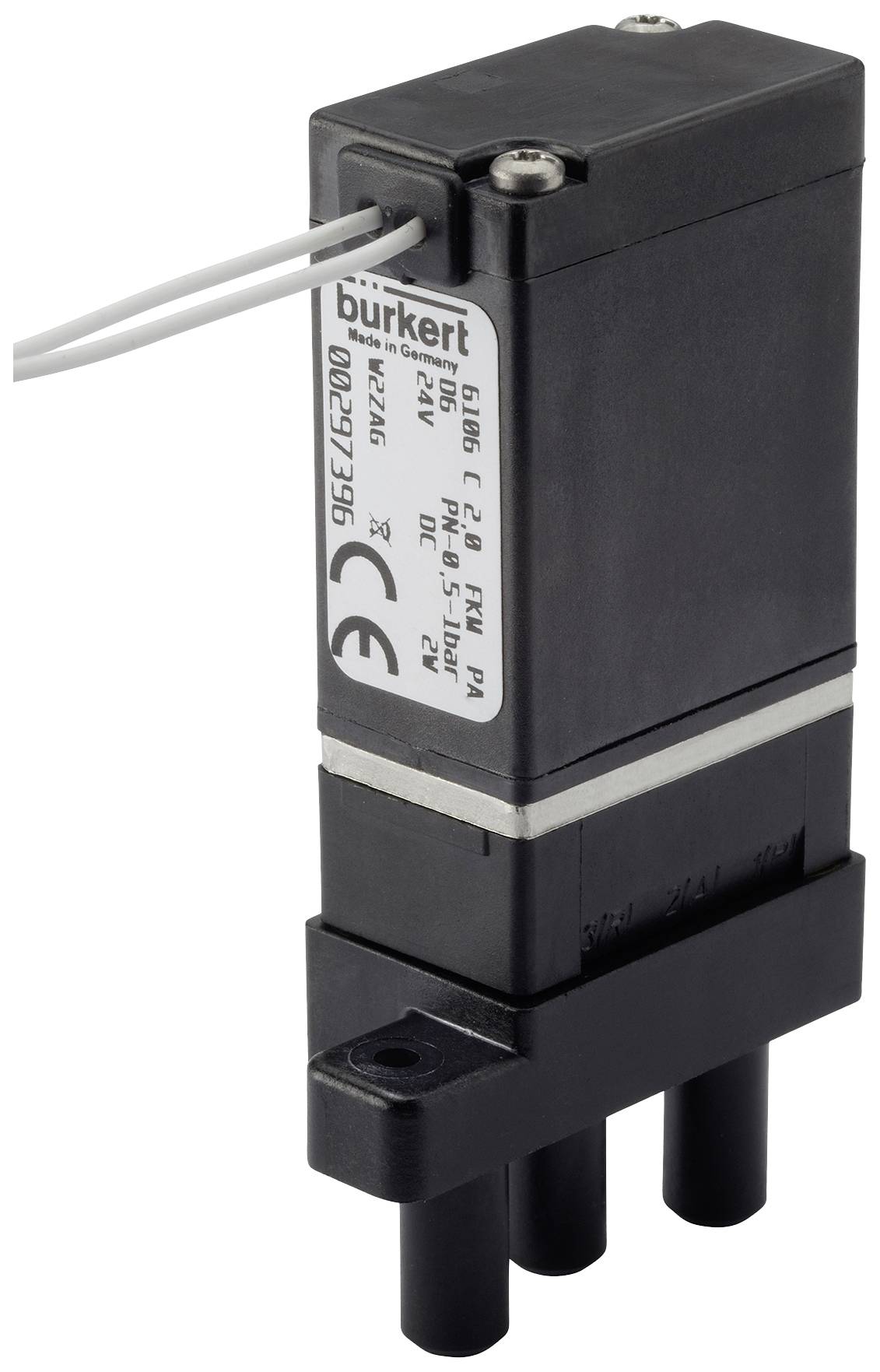

Bürkert kolískový ventil 6106 138319 1 bar (max) 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (53,65 € / kus)
53,65 €
bez DPH.
Už len 1 Ks skladom!
Technické parametre
- Pohon - ručné ovládanie Materiál: PA (polyamid)
- Tesniaci materiál - kategória materiálu tesnenia sedla: elastoméry
- Materiál tesnenia - materiál tesnenia sedadla: FKM (fluórová guma)
- Tesniaci materiál - tesnenie smerom von Materiál: FKM (fluórová guma)
- Tlak a teplota - Teplota média min: -10 °C
- Tlak a teplota - Teplota média max: 55 °C
- Tlak a teplota - Teplota okolia min: -10 °C
- Tlak a teplota - Teplota okolia max: 55 °C
- Tlak a teplota - Menovitý tlak min: -1 bar
- Tlak a teplota - Menovitý tlak max: 1 bar
- Elektrické pripojenie - zásuvka zariadenia súčasťou dodávky: nie je súčasťou dodávky
- Elektrické pripojenie - Typ elektrického pripojenia: Schéma konektora tvaru C podľa DIN EN 175301-803
- Elektrické pripojenie - Poloha elektrického pripojenia: cez káblové pripojenie 1
- Elektrické pripojenie - Elektrické pripojenie Počet kontaktov: 2 + ochranný vodič
- Elektrické pripojenie - Polarita elektrického pripojenia: irelevantná
- Vlastnosti zariadenia - Nominálny prevádzkový režim/pracovný cyklus: 100 %
- Vlastnosti zariadenia - Integrovaná redukcia výkonu: Nie
- Vlastnosti zariadenia - Štruktúra ventilu: Ventil je kompletný
- Vlastnosti zariadenia - Typ pohonu: kolískový
- Charakteristiky zariadenia - Prevádzka: priame pôsobenie
- Vlastnosti zariadenia - Separácia média: Nie
- Vlastnosti zariadenia - funkcia spínania: zapnutie/vypnutie
- Charakteristika zariadenia - celková šírka (nominálna hodnota): 16 mm
- Vlastnosti zariadenia - Typická doba otvorenia: 25 ms
- Vlastnosti zariadenia - Typický čas spínania: 25 ms
- Charakteristika zariadenia - Typ upevnenia (príruby): metrické skrutky
- Vlastnosti zariadenia - Upevnenie (príruba) Materiál: Oceľ
- Menovitý priemer (hodnota Kv) - hodnota QNn (plyn): 70 l/min
- Menovitá šírka (hodnota Kv) - Menovitá šírka ventilu: 1,6 mm
- Procesné/rúrkové pripojenie - Potrubné pripojenie 1 typ: príruba
- Procesné/potrubné pripojenie - Typ pripojenia potrubia 2: príruba
- Procesné / linkové pripojenie - Linkové pripojenie 1 príruba: Bürkert príruba 16 x 27 verzia D3Bürkert príruba 16 x 27 verzia D3
- Procesné/potrubné pripojenie - Typ pripojenia potrubia 3: príruba
- Procesné / linkové pripojenie - Linkové pripojenie 2 Príruba: Bürkert príruba 16 x 27 verzia D3Bürkert príruba 16 x 27 verzia D3
- Procesné / linkové pripojenie - Linkové pripojenie 3 Príruba: Bürkert príruba 16 x 27 verzia D3Bürkert príruba 16 x 27 verzia D3
- Napätie - Napätie batérie: Áno
- Napätie - napätie min / menovité napätie: 24 V
- Napätie - Napätie max / Menovité napätie: 24 V
- Napätie - striedavé napätie: Nie
- Napätie - jednosmerné napätie: Áno
- Cievka (jadro) - LED zapojenie cievky: Nie
- Cievka (jadro) - vedenie cievky Prepäťová ochrana: bez
- Cievka (jadro) - usmerňovač vedenia cievky: č
- Cievka (jadro) - cievka Zapojenie Ochrana pólov: Nie
- Cievka (jadro) - zapojenie cievky voľnobežná dióda: č
- Cievka (jadro) - vedenie cievky voľnobežná dióda redundantná: Nie
- Cievka (jadro) - Typ cievky: bloková skrutkovaná
- Cievka (jadro) - materiál cievky (kryt): PPS (polyfenylénsulfid)
- Cievka (jadro) - menovitý výkon DC: 2,5 W
- Cievka (jadro) - Farba krytu cievky: čierna
- Materiály - Fluidné puzdro Materiál: PA (polyamid)
- Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 3
- Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
- Prevádzkový režim - Funkcia ventilu: T - univerzálne - obsadenie pripojenia 1 (P/NC), 2 (A/vstup/výstup) a 3 (R/NO) podľa použitia T - univerzálne použiteľné - obsadenie pripojenia 1 (P/NC ), 2 (A/in/out) a 3 (R/NO) po použití
- Režim prevádzky - manuálna prevádzka: áno
- Režim prevádzky - ručný typ prevádzky: otočná páka
- Režim prevádzky - blokovanie manuálneho chodu: áno
- Prevádzkový režim - ručná prevádzková skrutková drážka: áno
- Režim prevádzky - ručná prevádzka Poloha: cez linkové pripojenie 1
- Schválenia - Menovitý výkon: 2 W
- Kategória výrobku
kolískový ventil
- Číslo výrobcu
138319
- Prevádzkový tlak (max.)
1 bar
- Rozsah prevádzkového tlaku
1 bar (max)
- Typ
6106
- Max. teplota média
55 °C
- Min. teplota média
-10 °C
Na stiahnutie
Datasheet
Datasheet 3047006 Bürkert kolískový ventil 6106 138319 1 bar (max) 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3047006 Bürkert kolískový ventil 6106 138319 1 bar (max) 1 ks
Popis
Priamočinné vahadlové solenoidové ventily typu 6106 sú vhodné najmä pre neutrálne plynné médiá. Vstup tepla do média je minimálny, pretože kryt je oddelený od špirály nerezovou doskou. Ventily je možné pripevniť priamo na prírubu alebo namontovať samostatne alebo na viacnásobnú dosku. Môžu byť použité na dávkovanie, plnenie, miešanie a distribúciu.
