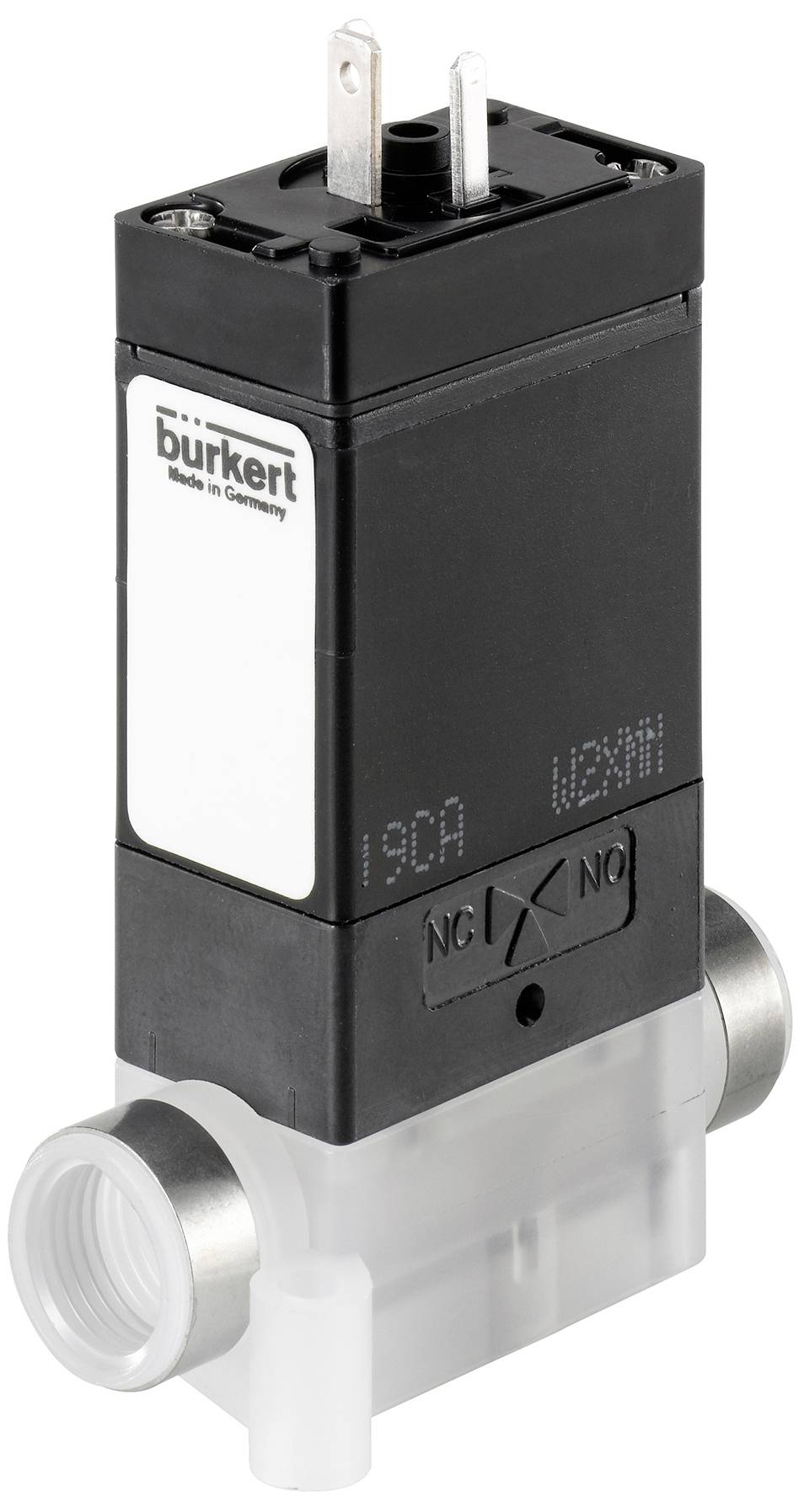

Bürkert magnetický ventil 120433 0127 24 V 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
50 Ks
Počet
Celkom (239,99 € / kus)
239,99 €
s DPH
Doprava zadarmo
Hlavné benefity
3/2-cestný solenoidový ventil pre agresiu. médiá
- Pre najvyššie požiadavky na chemickú odolnosť
- Kompaktný dizajn s veľkosťou šachty 16 mm a hodnotou Cv až 0,058
- Overená spoľahlivosť od roku 1993
- Flexibilný dizajn pre prispôsobené aplikácie
- Vysoká protitlaková tesnosť, vynikajúca splachovateľnosť a 100% pracovný cyklus
Technické parametre
- Tesniaci materiál - kategória materiálu tesnenia sedla: elastoméry
- Materiál tesnenia - materiál tesnenia sedadla: FFKM (perfluorokaučuk)
- Tlak a teplota - teplota média min: 10 °C
- Tlak a teplota - Teplota média max: 50 °C
- Tlak a teplota - Teplota okolia min: 10 °C
- Tlak a teplota - Teplota okolia max: 55 °C
- Tlak a teplota - menovitý tlak min: 0 bar
- Tlak a teplota - Menovitý tlak max: 2 bary
- Elektrická prípojka - prístrojová zásuvka súčasťou dodávky: inštalovaná
- Elektrická prípojka - zásuvka prístroja číslo položky - typ: 00627426 - 1054
- Elektrické pripojenie - Typ elektrického pripojenia: Zástrčkové oko pre zástrčky prístroja typu 1054 a 1057
- Elektrické pripojenie - Poloha elektrického pripojenia: hore
- Elektrické pripojenie - Elektrické pripojenie Počet kontaktov: 2 + ochranný vodič
- Elektrické pripojenie - Polarita elektrického pripojenia: irelevantná
- Vlastnosti zariadenia - Nominálny prevádzkový režim/pracovný cyklus: 100 %
- Vlastnosti zariadenia - integrovaná redukcia výkonu: Nie
- Vlastnosti zariadenia - Štruktúra ventilu: Ventil je kompletný
- Vlastnosti zariadenia - Typ pohonu: kolískový
- Charakteristiky zariadenia - Prevádzka: priame pôsobenie
- Vlastnosti zariadenia - Oddelenie médií: Áno
- Vlastnosti zariadenia - funkcia spínania: zapnutie/vypnutie
- Charakteristika zariadenia - celková šírka (nominálna hodnota): 16 mm
- Vlastnosti zariadenia - Typická doba otvorenia: 25 ms
- Vlastnosti zariadenia - Typický čas spínania: 25 ms
- Menovitý priemer (hodnota Kv) - hodnota QNn (plyn): 22 l/min
- Menovitý priemer (hodnota Kv) - hodnota Kv (voda): 0,02 m3/h
- Menovitá šírka (hodnota Kv) - Menovitá šírka ventilu: 1 mm
- Procesné/rúrkové pripojenie - Prípojka potrubia 1 typ: vnútorný závit
- Procesné / linkové pripojenie - Linkové pripojenie 1 označenie závitu: 1/4-28
- Procesné / linkové pripojenie - Linkové pripojenie 1 typ závitu: UNF ploché dno
- Procesné/potrubné pripojenie - Typ pripojenia potrubia 2: vnútorný závit
- Procesné / linkové pripojenie - linkové pripojenie 2 typ závitu: UNF ploché dno
- Procesné / linkové pripojenie - linkové pripojenie 2 označenie závitu: 1/4-28
- Procesné/potrubné pripojenie - Typ pripojenia potrubia 3: vnútorný závit
- Procesné / linkové pripojenie - linkové pripojenie 3 typ závitu: UNF ploché dno
- Procesné / linkové pripojenie - linkové pripojenie 3 označenie závitu: 1/4-28
- Napätie - Napätie batérie: Áno
- Napätie - napätie min / menovité napätie: 24 V
- Napätie - Napätie max / Menovité napätie: 24 V
- Napätie – striedavé napätie: Áno
- Napätie - jednosmerné napätie: Áno
- Cievka (jadro) - LED zapojenie cievky: Áno
- Cievka (jadro) - vedenie cievky Prepäťová ochrana: Varistor
- Cievka (jadro) - usmerňovač vedenia cievky: Áno
- Cievka (jadro) - cievka Zapojenie Ochrana pólov: Nie
- Cievka (jadro) - zapojenie cievky voľnobežná dióda: č
- Cievka (jadro) - vedenie cievky voľnobežná dióda redundantná: Nie
- Cievka (jadro) - Typ cievky: pevne integrovaná
- Cievka (jadro) - Materiál cievky (kryt): EP (epoxidová živica)
- Cievka (jadro) - menovitý výkon DC: 3,5 W
- Cievka (jadro) - Farba krytu cievky: transparentná
- Materiály - Materiál ventilu v kontakte s médiom: ETFE (etylén-tetrafluóretylén)
- Materiály - Tekuté puzdro Materiál: ETFE (etyléntetrafluóretylén)
- Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 3
- Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
- Spôsob činnosti - Funkcia ventilu: T - univerzálne - obsadenie pripojenia 1 (P/NC), 2 (A/vstup/výstup) a 3 (R/NO) podľa použitia T - univerzálne použiteľné - obsadenie pripojenia 1 (P/NC ), 2 (A/in/out) a 3 (R/NO) po použití
- Režim prevádzky - manuálna prevádzka: Nie
- Schválenia - Menovitý výkon: 3 W
- Frekvencia napätia: 50/60 Hz
- Kategória výrobku
magnetický ventil
- Prevádzkové napätie
24 V
- Prevádzkový tlak (max.)
0 bar
- Teplota média (rozsah)
10 do 50 °C
- Číslo výrobcu
120433
- Prevádzkový tlak (min.)
2 bar
- Max. teplota média
50 °C
- Min. teplota média
10 °C
- Max. okolitá teplota
55 °C
- Min. okolitá teplota
10 °C
Na stiahnutie
Datasheet
Datasheet 3046854 Bürkert magnetický ventil 120433 0127 24 V 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3046854 Bürkert magnetický ventil 120433 0127 24 V 1 ks
Popis
Jedinečný elektromagnetický ventil Bürkert typ 0127 ako priekopník v oblasti malých ventilov oddelených médiom je predurčený na použitie v laboratóriách, lekárskej a analytickej technike. So svojou rocker technológiou, ktorá ovláda oddeľovaciu membránu medzi pohonom a kvapalinou, aj dnes stanovuje štandardy. Zabezpečuje presné spínanie aj tých najmenších objemov agresívnych médií s minimálnym vstupom teploty cez cievku. Tiež sa veľmi ľahko splachuje a vyznačuje sa minimálnym vnútorným objemom a prakticky žiadnym mŕtvym priestorom. Ventily môžu byť usporiadané na spojovacích doskách a na požiadanie môžu byť prepojené s centrálnym vedením. Špeciálne verzie s nízkym mŕtvym priestorom sú k dispozícii na požiadanie.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozsahu 5 - 30 ° C. Hodnota QNn je meranie plynov v litroch za minútu.
