Bürkert magnetický ventil 161834 6014 24 V 1 ks

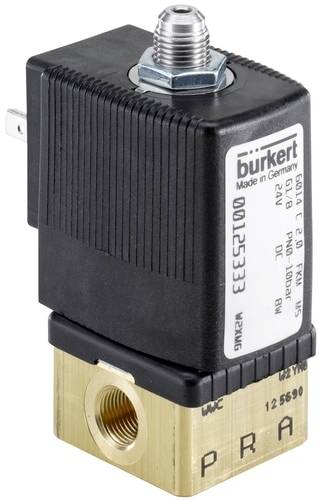

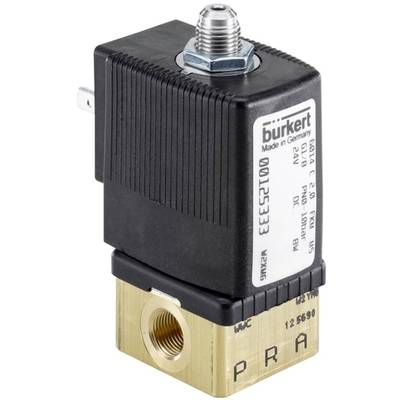

Ventil s čiernym krytom a kovovým pripojením s logom Burkert, vhodný pre priemyselné aplikácie.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: St 29. 7.

1 Ks

Počet

Celkom (194,99 € / kus)

194,99 €

s DPH

Doprava zadarmo

Už len 1 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

3/2-cestný solenoidový ventil, priamo pôsobiaci

Priamočinný a kompaktný ventil do menovitého priemeru DN 2,5
Systém skrutkových cievok odolný voči vibráciám
Banjo skrutkové spojenie pre priame pripojenie k pneumatickým ventilom
Verzie odolné proti výbuchu
K dispozícii sú energeticky úsporné verzie kick and drop

Technické parametre

Tesniaci materiál - kategória materiálu tesnenia sedla: elastoméry
Materiál tesnenia - materiál tesnenia sedadla: FKM (fluórová guma)
Tesniaci materiál - tesnenie smerom von Materiál: FKM (fluórová guma)
Tlak a teplota - Teplota média min: -10 °C
Tlak a teplota - teplota média max: 100 °C
Tlak a teplota - Teplota okolia min: -10 °C
Tlak a teplota - Teplota okolia max: 55 °C
Tlak a teplota - menovitý tlak min: 0 bar
Tlak a teplota - Dizajn odolný proti spätnému tlaku: Nie
Tlak a teplota - Maximálny nominálny tlak (kvapalina): 10 bar
Tlak a teplota - Nominálny tlak max (plyn): 10 bar
Elektrické pripojenie - Typ elektrického pripojenia: Tvar konektora A podľa DIN EN 175301-803
Elektrické pripojenie - Poloha elektrického pripojenia: vľavo v smere prúdenia
Elektrické pripojenie - Elektrické pripojenie Počet kontaktov: 2 + ochranný vodič
Vlastnosti zariadenia - Hlavný ventil Funkčný princíp: Sedlový ventil
Vlastnosti prístroja - Otvorený spínací čas max.: 15 ms
Vlastnosti zariadenia - spínací čas zopnutia max.: 20 ms
Vlastnosti zariadenia - Nominálny prevádzkový režim/pracovný cyklus: 100 %
Vlastnosti zariadenia - Štruktúra ventilu: Ventil je kompletný
Vlastnosti zariadenia - vákuová verzia: č
Charakteristika prístroja - Kyslíková verzia: Áno
Vlastnosti zariadenia - časti bez oleja a tuku: Áno (podľa DIS 1000020797)
Vlastnosti zariadenia - Typ pohonu: zdvíhacia kotva
Charakteristiky zariadenia - Prevádzka: priame pôsobenie
Vlastnosti zariadenia - Separácia média: Nie
Vlastnosti zariadenia - funkcia spínania: zapnutie/vypnutie
Vlastnosti zariadenia - doba spínania otvorenia min: 10 ms
Vlastnosti zariadenia - doba spínania zovretia min: 15 ms
Vlastnosti zariadenia - Vykonanie analýzy: Nie
Vlastnosti zariadenia - Nastavenie ventilu Čas otvorenia: Nie
Vlastnosti zariadenia - Nastavenie ventilu Čas zatvárania: Nie
Charakteristika zariadenia - ventil olejového horáka: č
Charakteristika zariadenia - Steam verzia: Nie
Charakteristika zariadenia - Hlavný ventil s integrovaným sitkom: č
Menovitý priemer (hodnota Kv) - hodnota QNn (plyn): 120 l/min
Menovitá šírka (hodnota Kv) - menovitá šírka hlavného ventilu 1 (P) (mm): 2 mm
Menovitý priemer (hodnota Kv) - hodnota Kv (voda): 0,11 m3/h
Menovitá veľkosť (hodnota Kv) - Menovitá veľkosť hlavného ventilu 1 (palec): 5/64 palca
Procesné/rúrkové pripojenie - Potrubné pripojenie 1 typ: príruba
Procesné/potrubné pripojenie - Typ pripojenia potrubia 2: príruba
Procesné / linkové pripojenie - Linkové pripojenie 1 príruba: Bürkert príruba 32 x 32 verzia A1Bürkert príruba 32 x 32 verzia A1
Proces/pripojenie potrubia - Typ pripojenia potrubia 3: vonkajší závit
Procesné / linkové pripojenie - Linkové pripojenie 2 Príruba: Bürkert príruba 32 x 32 verzia A1Bürkert príruba 32 x 32 verzia A1
Procesné / linkové pripojenie - linkové pripojenie 3 typ závitu: G
Procesné / linkové pripojenie - linkové spojenie 3 označenie závitu: 1/8
Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP65
Napätie - Napätie batérie: Nie
Napätie - napätie min / menovité napätie: 24 V
Napätie - Napätie max / Menovité napätie: 24 V
Napätie - striedavé napätie: Nie
Napätie - jednosmerné napätie: Áno
Napätie - tolerancia napätia kladná: 10%
Napätie - tolerancia napätia záporná: 10%
Cievka (jadro) - Veľkosť cievky: 32mm
Cievka (jadro) - vedenie cievky Prepäťová ochrana: bez
Cievka (jadro) - usmerňovač vedenia cievky: č
Cievka (jadro) - zapojenie cievky voľnobežná dióda: č
Cievka (jadro) - Nízka hlučnosť: Nie
Cievka (jadro) - Typ cievky: zastrčená
Cievka (jadro) - materiál cievky (kryt): PA (polyamid)
Cievka (jadro) - Trieda tepelnej izolácie pohonu: B
Cievka (jadro) - menovitý výkon DC: 9 W
Cievka (jadro) - Znížený výkon DC: 9 W
Materiály - Hlavný ventil Materiál v kontakte s médiom: nehrdzavejúca oceľ
Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 3
Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
Prevádzkový režim - Funkcia ventilu: C - zatvorený v pokojovej polohe - tlakový port 1 (P/NC), pracovný port 2 (A/OUT) do portu 3 (R/NO) otvorený C - zatvorený v pokojovej polohe - tlakový port 1 ( P/NC), pracovný port 2 (A/OUT) na pripojenie 3 (R/NO) otvorený
Režim prevádzky - manuálna prevádzka: Nie
Schválenia - Menovitý výkon: 8 W

Kategória výrobku: magnetický ventil

Prevádzkové napätie: 24 V

Prevádzkový tlak (max.): 0 bar

Teplota média (rozsah): -10 do 100 °C

Číslo výrobcu: 161834

Max. teplota média: 100 °C

Min. teplota média: -10 °C

: IP65

Max. okolitá teplota: 55 °C

Min. okolitá teplota: -10 °C

Na stiahnutie

Datasheet

Datasheet 3047110 Bürkert magnetický ventil 161834 6014 24 V 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3047110 Bürkert magnetický ventil 161834 6014 24 V 1 ks

Popis

Ventil 6014 je priamočinný ventil zdvíhacej kotvy. Na zvýšenie bezpečnosti tlaku a úniku sú zátka a vodiaca trubica jadra spolu zvarené. V závislosti od aplikácie sú k dispozícii rôzne kombinácie tesniacich materiálov. Bürkert-špecifická prírubová verzia (SFB) umožňuje priestorovo úsporné usporiadanie ventilov na viacnásobnej doske. Kick and drop cievky sú k dispozícii na zníženie spotreby elektrickej energie počas prevádzky.

Tento text bol preložený strojovo.

Rady

Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozsahu 5 - 30 ° C. Hodnota QNn je meranie plynov v litroch za minútu.
