Bürkert magnetický ventil 165119 5404 230 V 1 ks

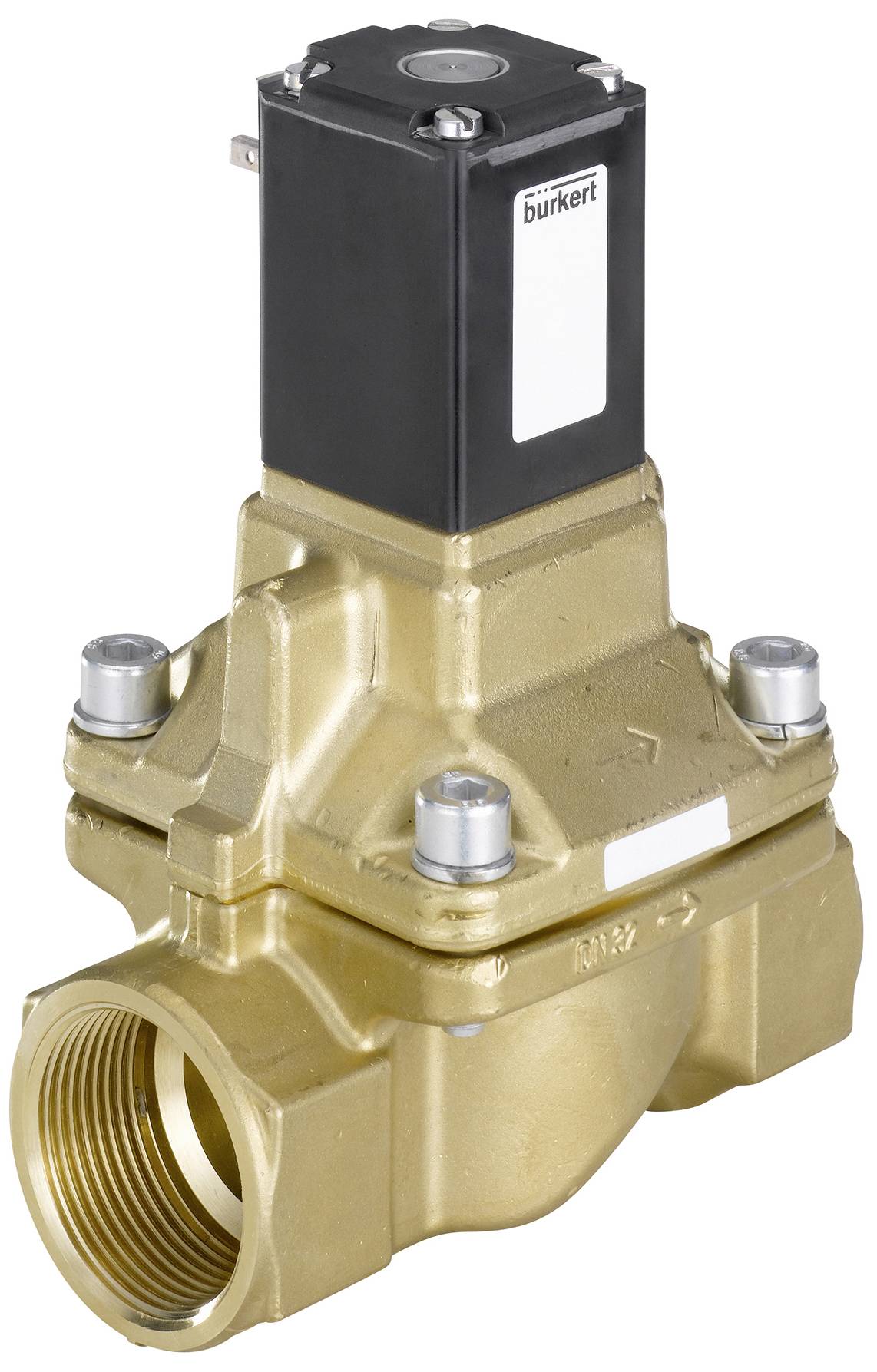

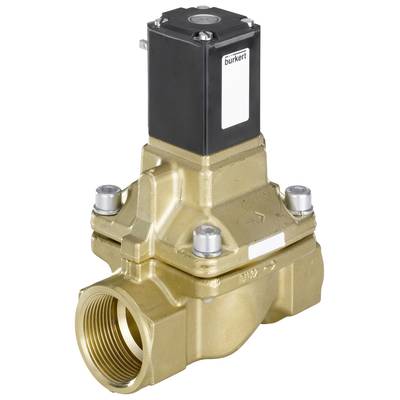

Mosadzný magnetický ventil s čiernym krytom pre priemyselné aplikácie.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: St 29. 7.

15 Ks

Počet

Celkom (234,99 € / kus)

234,99 €

s DPH

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

2/2-cestný solenoidový ventil; Servo piest

Servoriadený piestový ventil do menovitého priemeru DN50
Verzie s ochranou proti výbuchu pre kategóriu 2
Vhodné pre plynové a parné aplikácie do 180°C
Poistný ventil kompresora
Energeticky úsporná technológia dvojitej cievky v dizajne kick and drop

Technické parametre

Materiál tesnenia - materiál tesnenia pilotného riadenia: PTFE (polytetrafluóretylén)
Tesniaci materiál - kategória materiálu tesnenia sedla: plasty
Materiál tesnenia - materiál tesnenia sedadla: PTFE (polytetrafluóretylén)
Tesniaci materiál - tesnenie smerom von Materiál: FKM (fluórová guma)
Tlak a teplota - Teplota média min: -10 °C
Tlak a teplota - teplota média max: 100 °C
Tlak a teplota - Teplota okolia min: -10 °C
Tlak a teplota - Teplota okolia max: 55 °C
Tlak a teplota - menovitý tlak min: 1 bar
Tlak a teplota - Dizajn odolný proti spätnému tlaku: Nie
Tlak a teplota - Maximálny nominálny tlak (kvapalina): 40 bar
Tlak a teplota - Nominálny tlak max (plyn): 32 bar
Elektrická prípojka - zásuvka zariadenia súčasťou dodávky: nie je súčasťou dodávky
Elektrické pripojenie - Typ elektrického pripojenia: Typ konektora tvar A podľa DIN EN 175301-803
Elektrické pripojenie - Poloha elektrického pripojenia: vľavo v smere prúdenia
Elektrické pripojenie - Elektrické pripojenie Počet kontaktov: 2 + ochranný vodič
Vlastnosti zariadenia - Inštalačná dĺžka: 65 mm
Vlastnosti zariadenia - Hlavný ventil Funkčný princíp: Sedlový ventil
Vlastnosti zariadenia - Otvorený čas spínania max.: 40 ms
Vlastnosti zariadenia - spínací čas zopnutia max.: 250 ms
Vlastnosti zariadenia - Nominálny prevádzkový režim/pracovný cyklus: 100 %
Vlastnosti zariadenia - Štruktúra ventilu: Ventil je kompletný
Vlastnosti zariadenia - Prietok: cez sedadlo
Vlastnosti zariadenia - vákuová verzia: č
Charakteristika zariadenia - kyslíková verzia: č
Vlastnosti zariadenia - Typ pohonu: zdvíhacia kotva
Charakteristika zariadenia - Prevádzka: servo riadené
Vlastnosti zariadenia - Separácia média: Nie
Vlastnosti zariadenia - funkcia spínania: zapnutie/vypnutie
Vlastnosti zariadenia - doba spínania otvorenia min: 20 ms
Vlastnosti zariadenia - doba spínania zovretia min: 100 ms
Vlastnosti zariadenia - Vykonanie analýzy: Nie
Vlastnosti zariadenia - Nastavenie ventilu Čas otvorenia: Nie
Vlastnosti zariadenia - Nastavenie ventilu Čas zatvárania: Nie
Charakteristika zariadenia - ventil olejového horáka: č
Charakteristika zariadenia - Steam verzia: Nie
Vlastnosti zariadenia - vedenie jadra: posuvný krúžok
Charakteristika zariadenia - Hlavný ventil s integrovaným sitkom: č
Menovitý priemer (hodnota Kv) - hodnota QNn (plyn): 2 200 l/min
Menovitá šírka (hodnota Kv) - Menovitá šírka hlavného ventilu 1 (P) (mm): 12 mm
Menovitý priemer (hodnota Kv) - hodnota Kv (voda): 2 m3/h
Menovitá veľkosť (hodnota Kv) - Menovitá veľkosť hlavného ventilu 1 (palec): 7/16 palca
Procesné/rúrkové pripojenie - Prípojka potrubia 1 typ: vnútorný závit
Procesné / linkové pripojenie - linkové spojenie 1 označenie závitu: 1/2
Procesné / linkové pripojenie - Linkové pripojenie 1 typ závitu: G
Procesné/potrubné pripojenie - Typ pripojenia potrubia 2: vnútorný závit
Procesné / linkové pripojenie - linkové pripojenie 2 typ závitu: G
Procesné / linkové pripojenie - linkové pripojenie 2 označenie závitu: 1/2
Proces/pripojenie potrubia - Typ pripojenia potrubia 3: vonkajší závit
Procesné / linkové pripojenie - linkové pripojenie 3 typ závitu: G
Procesné / linkové pripojenie - linkové spojenie 3 označenie závitu: 1/8
Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP65
Napätie - Napätie batérie: Nie
Napätie - Napätie min / Menovité napätie: 230 V
Napätie - Napätie max / Menovité napätie: 230 V
Napätie – striedavé napätie: Áno
Napätie - jednosmerné napätie: Nie
Napätie - tolerancia napätia kladná: 10%
Napätie - tolerancia napätia záporná: 10%
Cievka (jadro) - Veľkosť cievky: 32mm
Cievka (jadro) - vedenie cievky Prepäťová ochrana: bez
Cievka (jadro) - usmerňovač vedenia cievky: č
Cievka (jadro) - zapojenie cievky voľnobežná dióda: č
Cievka (jadro) - Cievka Kick and Drop: Možná technológia úspory energie Je možná technológia úspory energie
Cievka (jadro) - Nízka hlučnosť: Nie
Cievka (jadro) - Typ cievky: zastrčená
Cievka (jadro) - materiál cievky (kryt): PA (polyamid)
Cievka (jadro) - Trieda tepelnej izolácie pohonu: B
Cievka (jadro) - spínaný výkon AC: 24 V
A
Cievka (jadro) - časť v kontakte s médiom Materiál jadra: nehrdzavejúca oceľ
Cievka (jadro) - časť v kontakte s médiom Materiál zástrčky: nehrdzavejúca oceľ
Cievka (jadro) - menovitý výkon DC: 8 W
Cievka (jadro) - Znížený výkon DC: 8 W
Cievka (jadro) - menovitý výkon AC: 16 V
A
Cievka (jadro) - materiál klzného krúžku: PTFE (polytetrafluóretylén)
Materiály - Hlavný ventil Materiál v kontakte s médiom: mosadz
Materiály - materiál sedla ventilu: mosadz
Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 2
Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
Režim činnosti - funkcia ventilu: B - otvorený v pokojovej polohe - tlakový otvor 1 (P/NO)B - otvorený v pokojovej polohe - tlakový otvor 1 (P/NO)
Režim prevádzky - manuálna prevádzka: Nie
Schválenia - Menovitý výkon: 8 W
Frekvencia napätia: 50/60 Hz

Kategória výrobku: magnetický ventil

Prevádzkové napätie: 230 V

Prevádzkový tlak (max.): 1 bar

Teplota média (rozsah): -10 do 100 °C

Číslo výrobcu: 165119

Max. teplota média: 100 °C

Min. teplota média: -10 °C

: IP65

Max. okolitá teplota: 55 °C

Min. okolitá teplota: -10 °C

Na stiahnutie

Datasheet

Datasheet 3046945 Bürkert magnetický ventil 165119 5404 230 V 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3046945 Bürkert magnetický ventil 165119 5404 230 V 1 ks

Popis

Ventil 5404 je servoriadený piestový ventil a je dostupný vo verziách NC a NO. Aby ventil fungoval, je potrebný minimálny diferenčný tlak. Magnetické cievky sú lisované kvalitnou epoxidovou živicou. Na zníženie spotreby elektrickej energie počas prevádzky sú k dispozícii cievky s integrovanou elektronikou „Kick and Drop“ (KD) v technológii dvojitej cievky. V spojení so zátkou podľa DIN EN 175301-803 forma A spĺňajú ventily triedu ochrany IP65. Zásuvka nie je súčasťou dodávky a je potrebné ju objednať samostatne.

Tento text bol preložený strojovo.

Rady

Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozsahu 5 - 30 ° C. Hodnota QNn je meranie plynov v litroch za minútu.
