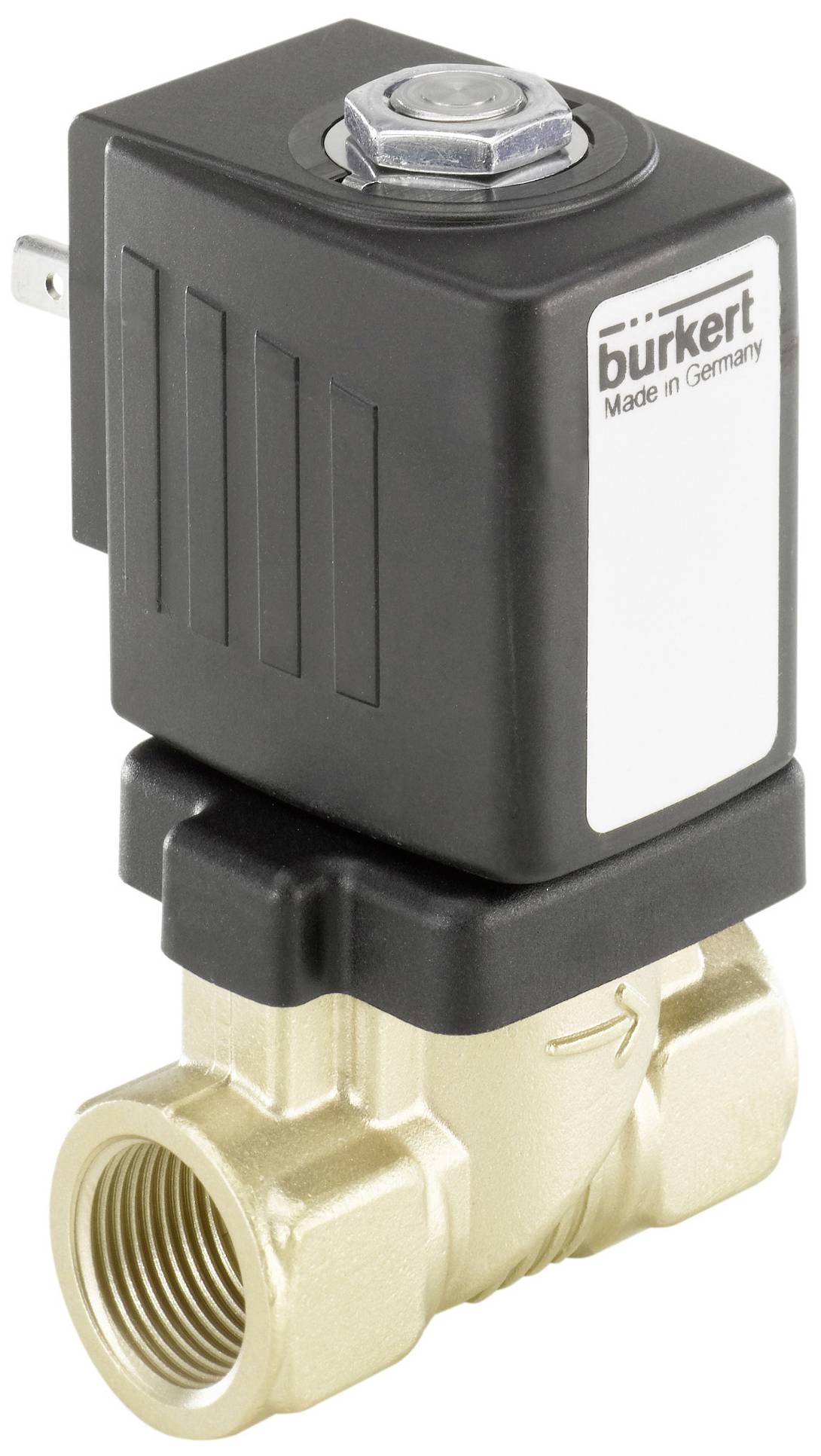

Bürkert magnetický ventil 20004795 6213 24 V 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (385,00 € / kus)
385,00 €
s DPH
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
2/2-cestný solenoidový ventil, pozitívne riadený
- Servoriadený membránový ventil do menovitého priemeru DN40
- Pružinová membrána sa otvára bez diferenčného tlaku
- Mäkké zatváranie a nízka hlučnosť
- Vysoký prietok s kompaktným dizajnom
- Energeticky úsporná technológia dvojitej cievky v dizajne kick and drop
Technické parametre
- Materiál tesnenia - materiál tesnenia pilotného ovládača: NBR (nitrilkaučuk)
- Tesniaci materiál - kategória materiálu tesnenia sedla: elastoméry
- Materiál tesnenia - materiál tesnenia sedadla: NBR (nitrilkaučuk)
- Tesniaci materiál - tesnenie smerom von Materiál: NBR (nitrilkaučuk)
- Tlak a teplota - menovitý tlak (DIN EN 1333): PN 10
- Tlak a teplota - Teplota média min: -10 °C
- Tlak a teplota - Teplota média max: 80 °C
- Tlak a teplota - Teplota okolia min: -10 °C
- Tlak a teplota - Teplota okolia max: 55 °C
- Tlak a teplota - menovitý tlak min: 0 bar
- Tlak a teplota - Dizajn odolný proti spätnému tlaku: Nie
- Tlak a teplota - Maximálny nominálny tlak (kvapalina): 10 bar
- Elektrické pripojenie - Typ elektrického pripojenia: Tvar konektora A podľa DIN EN 175301-803
- Elektrické pripojenie - Poloha elektrického pripojenia: vľavo v smere prúdenia
- Elektrické pripojenie - Elektrické pripojenie Počet kontaktov: 2 + ochranný vodič
- Vlastnosti zariadenia - Inštalačná dĺžka: 95 mm
- Vlastnosti zariadenia - Hlavný ventil Funkčný princíp: Membránový ventil
- Vlastnosti zariadenia - Otvorený čas spínania max.: 400 ms
- Vlastnosti zariadenia - spínací čas zopnutia max.: 1 500 ms
- Vlastnosti zariadenia - Nominálny prevádzkový režim/pracovný cyklus: 100 %
- Vlastnosti zariadenia - Integrovaná redukcia výkonu: Áno
- Vlastnosti zariadenia - Štruktúra ventilu: Ventil je kompletný
- Vlastnosti zariadenia - Prietok: cez sedadlo
- Vlastnosti zariadenia - vákuová verzia: č
- Vlastnosti zariadenia - Typ pohonu: zdvíhacia kotva
- Charakteristika zariadenia - Prevádzka: servo riadené
- Vlastnosti zariadenia - Separácia média: Nie
- Vlastnosti zariadenia - funkcia spínania: zapnutie/vypnutie
- Vlastnosti zariadenia - doba spínania otvorenia min: 300 ms
- Vlastnosti zariadenia - doba spínania zovretia min: 700 ms
- Vlastnosti zariadenia - Vykonanie analýzy: Nie
- Vlastnosti zariadenia - Nastavenie ventilu Čas otvorenia: Nie
- Vlastnosti zariadenia - Nastavenie ventilu Čas zatvárania: Nie
- Charakteristika zariadenia - ventil olejového horáka: č
- Charakteristika zariadenia - Steam verzia: Nie
- Charakteristika zariadenia - Hlavný ventil s integrovaným sitkom: č
- Charakteristika zariadenia - Generácia: EV
- Vlastnosti zariadenia - Pilotné ovládanie Centrálne skrutkované: Áno
- Menovitá šírka (hodnota Kv) - menovitá šírka pilotného ovládača (mm): 1,4 mm
- Menovitá šírka (hodnota Kv) - menovitá šírka hlavného ventilu 1 (P) (mm): 25 mm
- Menovitý priemer (hodnota Kv) - hodnota Kv (voda): 11 m3/h
- Menovitá veľkosť (hodnota Kv) - Menovitá veľkosť hlavného ventilu 1 (palec): 1 palec
- Procesné/rúrkové pripojenie - Prípojka potrubia 1 typ: vnútorný závit
- Procesné / linkové pripojenie - linkové spojenie 1 označenie závitu: 1 1/4
- Procesné / linkové pripojenie - Linkové pripojenie 1 typ závitu: G
- Procesné/potrubné pripojenie - Typ pripojenia potrubia 2: vnútorný závit
- Procesné / linkové pripojenie - linkové pripojenie 2 typ závitu: G
- Procesné / linkové pripojenie - linkové spojenie 2 označenie závitu: 1 1/4
- Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP65
- Napätie - Napätie batérie: Áno
- Napätie - napätie min / menovité napätie: 24 V
- Napätie - Napätie max / Menovité napätie: 24 V
- Napätie – striedavé napätie: Áno
- Napätie - jednosmerné napätie: Áno
- Napätie - tolerancia napätia kladná: 10%
- Napätie - tolerancia napätia záporná: 10%
- Cievka (jadro) - Veľkosť cievky: 42mm
- Cievka (jadro) - vedenie cievky Prepäťová ochrana: bez
- Cievka (jadro) - usmerňovač vedenia cievky: č
- Cievka (jadro) - cievka Zapojenie Ochrana pólov: Nie
- Cievka (jadro) - zapojenie cievky voľnobežná dióda: č
- Cievka (Jadro) - Kick and Drop Coil: Zahrnutá technológia na úsporu energie Vrátane technológie na úsporu energie
- Cievka (jadro) - Nízka hlučnosť: Nie
- Cievka (jadro) - Typ cievky: zastrčená
- Cievka (jadro) - Materiál cievky (kryt): EP (epoxidová živica)
- Cievka (jadro) - Trieda tepelnej izolácie pohonu: H
- Cievka (jadro) - spínaný výkon AC: 85 V
- A
- Cievka (jadro) - časť v kontakte s médiom Materiál jadra: nehrdzavejúca oceľ
- Cievka (jadro) - časť v kontakte s médiom Materiál zástrčky: nehrdzavejúca oceľ
- Cievka (jadro) - menovitý výkon DC: 8,5 W
- Cievka (jadro) - Znížený výkon DC: 8,5 W
- Cievka (jadro) - menovitý výkon AC: 8,5 V
- A
- Materiály - Hlavný ventil Materiál v kontakte s médiom: mosadz
- Materiály - pilotné riadenie Materiál v kontakte s médiom: PA (polyamid)
- Materiály - materiál sedla ventilu: mosadz
- Materiály - materiál krytu telesa ventilu: nehrdzavejúca oceľ
- Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 2
- Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
- Režim činnosti - funkcia ventilu: A - zatvorený v pokojovej polohe - tlakový port 1 (P/NC)A - zatvorený v pokojovej polohe - tlakový port 1 (P/NC)
- Režim prevádzky - manuálna prevádzka: Nie
- Schválenia - Menovitý výkon: 85 W
- Frekvencia napätia: 50/60 Hz
- Kategória výrobku
magnetický ventil
- Prevádzkové napätie
24 V
- Prevádzkový tlak (max.)
0 bar
- Teplota média (rozsah)
-10 do 80 °C
- Číslo výrobcu
20004795
- Max. teplota média
80 °C
- Min. teplota média
-10 °C
IP65
- Max. okolitá teplota
55 °C
- Min. okolitá teplota
-10 °C
Na stiahnutie
Datasheet
Datasheet 3048011 Bürkert magnetický ventil 20004795 6213 24 V 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3048011 Bürkert magnetický ventil 20004795 6213 24 V 1 ks
Popis
Ventil 6213 EV je servoriadený membránový ventil zo série S.EV. Pružinová spojka membrány podporuje proces otvárania ventilu. V štandardnom prevedení je ventil vhodný na použitie v kvapalinách. Na úplné otvorenie je potrebný minimálny diferenčný tlak. Pre plynové a podtlakové aplikácie je k dispozícii špeciálna verzia (HP00), ktorá otvára ventil bez diferenčného tlaku. V závislosti od aplikácie sú k dispozícii rôzne membránové materiály. Sortiment krytov zahŕňa mosadz, nehrdzavejúcu oceľ a delový kov. Pre ďalšie trhy je dostupná mosadz odolná voči odzinku. Na zníženie spotreby elektrickej energie počas prevádzky sú cievky s integrovanou elektronikou kick and drop dostupné v technológii dvojitej cievky.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozsahu 5 - 30 ° C. Hodnota QNn je meranie plynov v litroch za minútu.
