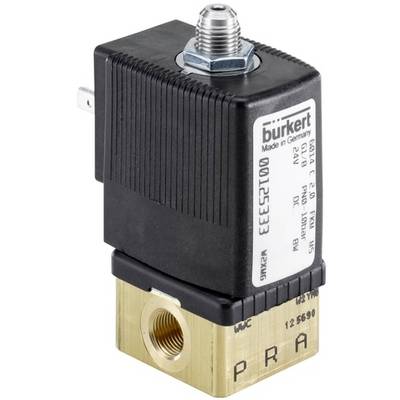

Bürkert magnetický ventil 20034127 6014 24 V G 1/4 Menovitá vzdialenosť 2 mm výstup 2 odľahčený 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
50 Ks
Počet
Celkom (144,99 € / kus)
144,99 €
s DPH
Doprava zadarmo
Hlavné benefity
3/2-Wege-Magnetventil, direktwirkend
- Direktwirkendes und kompaktes Ventil bis Nennweite DN 2,5
- Vibrationsfestes, verschraubtes Spulensystem
- Banjo-Verschraubung für den Direktanbau an Pneumatikventile
- Explosionsgeschützte Ausführungen
- Energiesparende Kick and Drop Ausführungen verfügbar
Technické parametre
- Spule (Kern) - Spulengröße: 32 mm
- Werkstoff: PPS (Polyphenylensulfid)
- Dichtwerkstoff: FKM
- Nennweite: 2 mm
- Leitungsanschluss: Banjo Ausführung Hohlschraube P-G1/4 x A-G1/4
- Besonderheit: Handbetätigung, PA-Tastknopf mit Arretierung, Schraubenschlitz
- Spannung: 24 Volt
- Frequenz: Gleichstrom
- Mediumstemperatur (Grad C) (max): 100
- Umgebungstemperatur (Grad C) (max): 55
- Umgebungstemperatur (Grad C) (min): -10
- Druck (bar) (max): 10
- Medium temperature (degree C) (min): -10
- Wirkungsweise: 3/2-Wege; In Ruhestellung Ausgang A entlastet
- Leistungsaufnahme: 8 Watt
- Einschaltdauer (%): 100
- Opening time (msec) (max): 15
- Schließzeit (ms) (max): 20
- KV Wert (M*3/H): 0,086
- Öffnungszeit (ms) (min): 10
- Schließzeit (ms) (min): 15
- Druck (max) bei Gas: 10
- Kategória výrobku
magnetický ventil
- Prevádzkové napätie
24 V
- Prevádzkový tlak (max.)
10 bar
- Materiál puzdra
polyfenylensulfid
- Pripojenie
G 1/4
- Teplota média (rozsah)
-10 do 100 °C
- Číslo výrobcu
20034127
- Tesniaci materiál
FKM
- Funkcia
3/2-cestné
- Max. teplota média
100 °C
- Min. teplota média
-10 °C
- Menovitá vzdialenosť
2 mm
- Vlastnosti
prietoková skrutka
- Max. okolitá teplota
55 °C
- Min. okolitá teplota
-10 °C
- Účinky
výstup 2 odľahčený
- Hodnota kv
0.086 m³/h
Na stiahnutie
Datasheet
Datasheet 3048035 Bürkert magnetický ventil 20034127 6014 24 V G 1/4 Menovitá vzdialenosť 2 mm výstup 2 odľahčený 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3048035 Bürkert magnetický ventil 20034127 6014 24 V G 1/4 Menovitá vzdialenosť 2 mm výstup 2 odľahčený 1 ks
Popis
Das Ventil 6014 ist ein direktwirkendes Hubankerventil. Zur Erhöhung der Druck- und Leckagesicherheit sind Stopfen und Kernführungsrohr miteinander verschweißt. Entsprechend der Applikation stehen unterschiedliche Dichtwerkstoffkombinationen zur Verfügung. Eine Bürkert-spezifische Flanschausführung (SFB) ermöglicht die platzsparende Anreihung von Ventilen auf einer Mehrfachanschlussplatte. Zur Reduzierung der elektrischen Leistungsaufnahme während des Betriebs sind Kick and Drop Spulen erhältlich.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozsahu 5 - 30 ° C. Hodnota QNn je meranie plynov v litroch za minútu.
