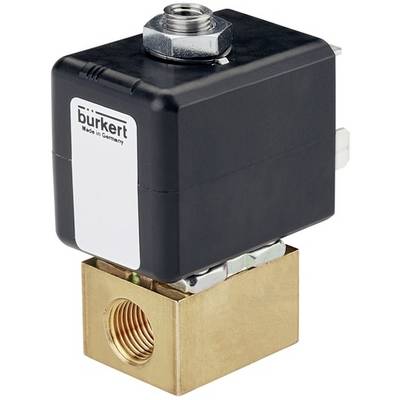

Bürkert magnetický ventil 20054517 7012 110 V príruba Menovitá vzdialenosť 1.6 mm výstup 2 odľahčený 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (59,99 € / kus)
59,99 €
s DPH
Už len 1 Ks skladom!
Hlavné benefity
3/2-cestný solenoidový ventil 20054517
- Priamočinný a kompaktný malý ventil do menovitého priemeru DN 1,6
- Systém preťaženia cievky
- Banjo skrutkové spojenie pre priame pripojenie k pneumatickým ventilom
- Jednoduchá a rýchla inštalácia zasunutím, prírubou alebo spojovacou doskou
- Verzie odolné proti výbuchu
Technické parametre
- Cievka (jadro) - Veľkosť cievky: 20 mm
- Materiál: mosadz
- Tesniaci materiál: FKM
- Nominálna šírka: 1,6 mm
- Pripojenie vedenia: koncentrická príruba vzor KL.-NR.001-01-04
- Napätie: 110 voltov
- frekvencia 50 Hz.
- Elektrické pripojenie: Typ konektora Form C podľa DIN EN 175301-803 (DIN 43 650)
- Teplota média (stupňov C) (max): 100
- Teplota okolia (stupne C) (max): 75
- Teplota okolia (stupne C) (min): -10
- Tlak (bar) (max): 6
- Teplota média (stupeň C) (min): -10
- Režim prevádzky: 3/2-cestný; V kľudovej polohe je výstup A odľahčený
- Spotreba energie: 4 watty
- Pracovný cyklus (%): 100
- Čas otvorenia (ms) (max): 12
- Čas uzávierky (ms) (max): 12
- Hodnota KV (M*3/H): 0,06
- Otváracia doba (ms) (min): 8
- Čas uzávierky (ms) (min): 8
- Izolačný materiál: EP
- Kategória výrobku
magnetický ventil
- Prevádzkové napätie
110 V
- Prevádzkový tlak (max.)
6 bar
- Materiál puzdra
mosaz
- Pripojenie
príruba
- Teplota média (rozsah)
-10 do 100 °C
- Číslo výrobcu
20054517
- Tesniaci materiál
FKM
- Funkcia
3/2-cestné
- Max. teplota média
100 °C
- Min. teplota média
-10 °C
- Médium
stlačený vzduch
- Menovitá vzdialenosť
1.6 mm
- Vlastnosti
prietoková skrutka
- Max. okolitá teplota
75 °C
- Min. okolitá teplota
-10 °C
- Účinky
výstup 2 odľahčený
- Hodnota kv
0.06 m³/h
Na stiahnutie
Datasheet
Datasheet 3048113 Bürkert magnetický ventil 20054517 7012 110 V príruba Menovitá vzdialenosť 1.6 mm výstup 2 odľahčený 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3048113 Bürkert magnetický ventil 20054517 7012 110 V príruba Menovitá vzdialenosť 1.6 mm výstup 2 odľahčený 1 ks
Popis
Ventil 7012 je priamočinný ventil zdvíhacej kotvy. Na zvýšenie bezpečnosti tlaku a úniku sú zátka a vodiaca trubica jadra spolu zvarené. V závislosti od aplikácie sú k dispozícii rôzne kombinácie materiálov krytu a tesnenia. Bürkert-špecifická prírubová verzia (SFB) umožňuje priestorovo úsporné usporiadanie ventilov na viacnásobnej doske. Program je doplnený o verzie odolné voči výbuchu. Pre technológiu flexibilného pripojenia hadíc je možné zvoliť nástrčné fitingy. Pre jednoduché priame pripevnenie na pneumatický pohon je ideálnym riešením banjo spojenie s dutou skrutkou. Voliteľná ručná prevádzka umožňuje rýchle uvedenie do prevádzky a optimálnu údržbu. V spojení s konektorom podľa priemyselnej normy Forma B alebo podľa DIN EN 17301-803 Forma C spĺňajú ventily triedu ochrany IP65.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozsahu 5 - 30 ° C. Hodnota QNn je meranie plynov v litroch za minútu.
