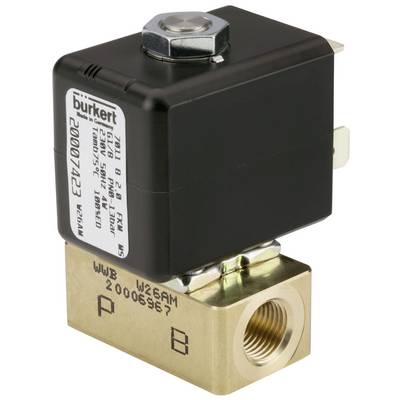

Bürkert magnetický ventil 20074708 7011 24 V M5 Menovitá vzdialenosť 1.6 mm priamočinný 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (47,15 € / kus)
47,15 €
bez DPH.
Už len 1 Ks skladom!
Hlavné benefity
2/2-cestný solenoidový ventil 20074708
- Priamočinný a kompaktný malý ventil do menovitého priemeru DN 2,4
- Systém preťaženia cievky
- Jednoduchá a rýchla montáž príruby alebo spojovacej dosky
- Rýchlospojka (násuvná spojka) pre hadicové spojky
- Verzie odolné proti výbuchu
Technické parametre
- Tesniaci materiál - kategória materiálu tesnenia sedla: elastoméry
- Materiál tesnenia - materiál tesnenia sedadla: FKM (fluórová guma)
- Tesniaci materiál - tesnenie smerom von Materiál: FKM (fluórová guma)
- Tlak a teplota - Teplota média min: -10 °C
- Tlak a teplota - teplota média max: 100 °C
- Tlak a teplota - Teplota okolia min: -10 °C
- Tlak a teplota - Teplota okolia max: 75 °C
- Tlak a teplota - menovitý tlak min: 0 bar
- Tlak a teplota - Dizajn odolný proti spätnému tlaku: Nie
- Tlak a teplota - Maximálny nominálny tlak (kvapalina): 5,5 bar
- Elektrické pripojenie - zásuvka zariadenia súčasťou dodávky: nie je súčasťou dodávky
- Elektrické pripojenie - Typ elektrického pripojenia: Schéma konektora tvaru C podľa DIN EN 175301-803
- Elektrické pripojenie - Poloha elektrického pripojenia: vľavo v smere prúdenia
- Elektrické pripojenie - Elektrické pripojenie Počet kontaktov: 2 + ochranný vodič
- Charakteristika zariadenia - princíp činnosti hlavného ventilu: piest
- Vlastnosti prístroja - Otvorený spínací čas max.: 15 ms
- Vlastnosti zariadenia - spínací čas zopnutia max.: 17 ms
- Vlastnosti zariadenia - Nominálny prevádzkový režim/pracovný cyklus: 100 %
- Vlastnosti zariadenia - Štruktúra ventilu: Ventil je kompletný
- Vlastnosti zariadenia - Prietok: cez sedadlo
- Vlastnosti zariadenia - vákuová verzia: č
- Vlastnosti zariadenia - Typ pohonu: zdvíhacia kotva
- Charakteristiky zariadenia - Prevádzka: priame pôsobenie
- Vlastnosti zariadenia - Separácia média: Nie
- Vlastnosti zariadenia - funkcia spínania: zapnutie/vypnutie
- Vlastnosti prístroja - Otvorený spínací čas min: 8 ms
- Vlastnosti zariadenia - doba spínania zovretia min: 10 ms
- Vlastnosti zariadenia - Vykonanie analýzy: Nie
- Vlastnosti zariadenia - Nastavenie ventilu Čas otvorenia: Nie
- Vlastnosti zariadenia - Nastavenie ventilu Čas zatvárania: Nie
- Charakteristika zariadenia - ventil olejového horáka: č
- Charakteristika zariadenia - Steam verzia: Nie
- Charakteristika zariadenia - Hlavný ventil s integrovaným sitkom: č
- Menovitá šírka (hodnota Kv) - menovitá šírka hlavného ventilu 1 (P) (mm): 1,6 mm
- Menovitý priemer (hodnota Kv) - hodnota Kv (voda): 0,06 m3/h
- Menovitá veľkosť (hodnota Kv) - Menovitá veľkosť hlavného ventilu 1 (palec): 1/16 palca
- Procesné/rúrkové pripojenie - Prípojka potrubia 1 typ: vnútorný závit
- Procesné / linkové pripojenie - Linkové pripojenie 1 Označenie závitu: 5
- Procesné / linkové pripojenie - Linkové pripojenie 1 typ závitu: M
- Procesné/potrubné pripojenie - Typ pripojenia potrubia 2: vnútorný závit
- Procesné / linkové pripojenie - linkové pripojenie 2 typ závitu: M
- Procesné / linkové pripojenie - linkové pripojenie 2 označenie závitu: 5
- Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP65
- Napätie - Napätie batérie: Nie
- Napätie - napätie min / menovité napätie: 24 V
- Napätie - Napätie max / Menovité napätie: 24 V
- Napätie - striedavé napätie: Nie
- Napätie - jednosmerné napätie: Áno
- Napätie - tolerancia napätia kladná: 10%
- Napätie - tolerancia napätia záporná: 10%
- Cievka (jadro) - Veľkosť cievky: 20 mm
- Cievka (jadro) - vedenie cievky Prepäťová ochrana: bez
- Cievka (jadro) - usmerňovač vedenia cievky: č
- Cievka (jadro) - zapojenie cievky voľnobežná dióda: č
- Cievka (jadro) - Nízka hlučnosť: Nie
- Cievka (jadro) - Typ cievky: zastrčená
- Cievka (jadro) - Materiál cievky (kryt): EP (epoxidová živica)
- Cievka (jadro) - Trieda tepelnej izolácie pohonu: H
- Cievka (jadro) - menovitý výkon DC: 5 W
- Cievka (jadro) - Znížený výkon DC: 5 W
- Materiály - Hlavný ventil Materiál v kontakte s médiom: mosadz
- Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 2
- Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
- Spôsob činnosti - funkcia ventilu: A - zatvorený v pokojovej polohe - tlakový port 1 (P/NC)A - zatvorený v pokojovej polohe - tlakový port 1 (P/NC)
- Režim prevádzky - manuálna prevádzka: Nie
- Schválenia - Menovitý výkon: 5 W
- Kategória výrobku
magnetický ventil
- Prevádzkové napätie
24 V
- Prevádzkový tlak (max.)
0 bar
- Materiál puzdra
mosaz
- Pripojenie
M5
- Prevádzková teplota
-10 °C (min)
- Teplota média (rozsah)
-10 do 100 °C
- Číslo výrobcu
20074708
- Prevádzkový tlak (min.)
0 bar
- Min. prevádzková teplota
-10 °C
- Tesniaci materiál
FKM
- Funkcia
2/2 zatvorený monostabilný
- Max. teplota média
100 °C
- Min. teplota média
-10 °C
- Menovitá vzdialenosť
1.6 mm
- Vlastnosti
príruba
IP65
- Max. okolitá teplota
75 °C
- Min. okolitá teplota
-10 °C
- Účinky
priamočinný
- Hodnota kv
0.06 m³/h
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3048139 Bürkert magnetický ventil 20074708 7011 24 V M5 Menovitá vzdialenosť 1.6 mm priamočinný 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3048139 Bürkert magnetický ventil 20074708 7011 24 V M5 Menovitá vzdialenosť 1.6 mm priamočinný 1 ks
Popis
Ventil 7011 je priamočinný ventil zdvíhacej kotvy. Na zvýšenie bezpečnosti tlaku a úniku sú zátka a vodiaca trubica jadra spolu zvarené. V závislosti od aplikácie sú k dispozícii rôzne kombinácie materiálov krytu a tesnenia. Bürkert-špecifická prírubová verzia (SFB) umožňuje priestorovo úsporné usporiadanie ventilov na viacnásobnej doske. Program je doplnený o verzie podľa DVGW EN 161 a vyhotovenia v nevýbušnom prevedení. Pre technológiu flexibilného pripojenia hadíc je možné zvoliť nástrčné fitingy. V spojení s konektorom podľa priemyselnej normy Form B alebo DIN EN 175301-803 C spĺňajú ventily triedu ochrany IP65.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozsahu 5 - 30 ° C. Hodnota QNn je meranie plynov v litroch za minútu.
