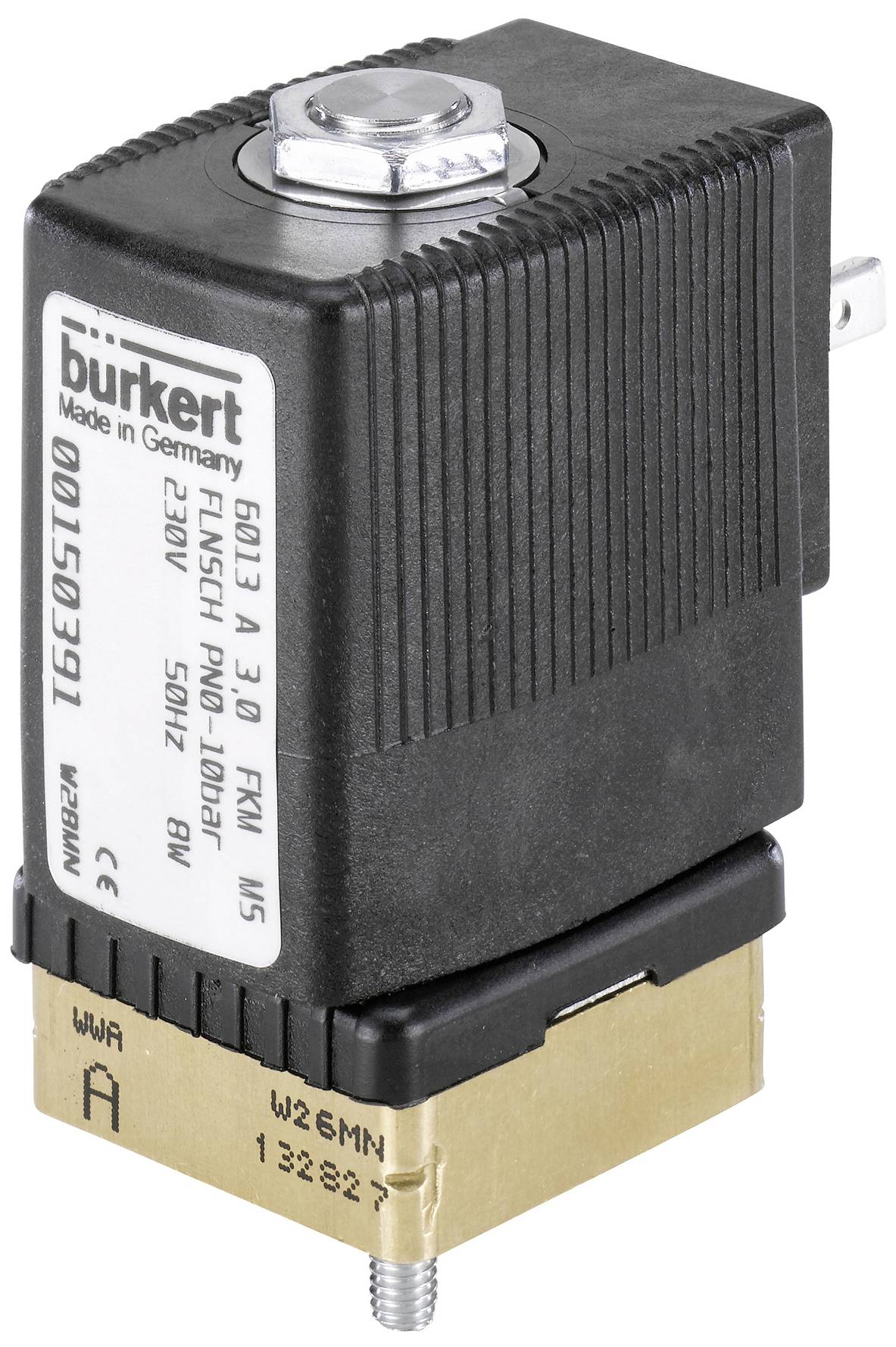

Ilustračný obrázok

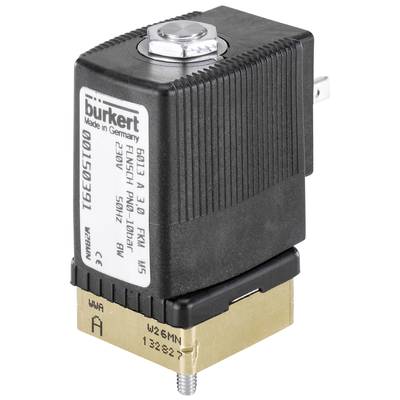

Ilustračný obrázok
Bürkert magnetický ventil 217434 6013 230 V 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (139,99 € / kus)
139,99 €
s DPH
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
2/2-cestný solenoidový ventil, priamo pôsobiaci
- Priamočinný a kompaktný ventil do menovitého priemeru DN 6,0
- Systém skrutkových cievok odolný voči vibráciám
- Verzie odolné proti výbuchu
- K dispozícii sú energeticky úsporné verzie kick and drop
Technické parametre
- Tesniaci materiál - kategória materiálu tesnenia sedla: elastoméry
- Materiál tesnenia - materiál tesnenia sedadla: FKM (fluórová guma)
- Tesniaci materiál - tesnenie smerom von Materiál: FKM (fluórová guma)
- Tlak a teplota - Teplota média min: -10 °C
- Tlak a teplota - teplota média max: 100 °C
- Tlak a teplota - Teplota okolia min: -10 °C
- Tlak a teplota - Teplota okolia max: 55 °C
- Tlak a teplota - menovitý tlak min: 0 bar
- Tlak a teplota - Dizajn odolný proti spätnému tlaku: Nie
- Tlak a teplota - Maximálny nominálny tlak (kvapalina): 16 bar
- Tlak a teplota - Nominálny tlak max (plyn): 16 bar
- Elektrické pripojenie - Typ elektrického pripojenia: Tvar konektora A podľa DIN EN 175301-803
- Elektrické pripojenie - Poloha elektrického pripojenia: vľavo v smere prúdenia
- Elektrické pripojenie - Elektrické pripojenie Počet kontaktov: 2 + ochranný vodič
- Vlastnosti zariadenia - Hlavný ventil Funkčný princíp: Sedlový ventil
- Vlastnosti zariadenia - Otvorený čas spínania max.: 20 ms
- Vlastnosti zariadenia - spínací čas zopnutia max.: 30 ms
- Vlastnosti zariadenia - Nominálny prevádzkový režim/pracovný cyklus: 100 %
- Vlastnosti zariadenia - Štruktúra ventilu: Ventil je kompletný
- Vlastnosti zariadenia - Prietok: cez sedadlo
- Vlastnosti zariadenia - vákuová verzia: č
- Vlastnosti zariadenia - Typ pohonu: zdvíhacia kotva
- Charakteristiky zariadenia - Prevádzka: priame pôsobenie
- Vlastnosti zariadenia - Separácia média: Nie
- Vlastnosti zariadenia - funkcia spínania: zapnutie/vypnutie
- Vlastnosti zariadenia - Vykonanie analýzy: Nie
- Vlastnosti zariadenia - Nastavenie ventilu Čas otvorenia: Nie
- Vlastnosti zariadenia - Nastavenie ventilu Čas zatvárania: Nie
- Charakteristika zariadenia - ventil olejového horáka: č
- Charakteristika zariadenia - Steam verzia: Nie
- Charakteristika zariadenia - Hlavný ventil s integrovaným sitkom: č
- Menovitá šírka (hodnota Kv) - menovitá šírka hlavného ventilu 1 (P) (mm): 2 mm
- Menovitý priemer (hodnota Kv) - hodnota Kv (voda): 0,12 m3/h
- Menovitá veľkosť (hodnota Kv) - Menovitá veľkosť hlavného ventilu 1 (palec): 5/64 palca
- Procesné/rúrkové pripojenie - Potrubné pripojenie 1 typ: príruba
- Procesné/potrubné pripojenie - Typ pripojenia potrubia 2: príruba
- Procesné / linkové pripojenie - Linkové pripojenie 1 príruba: Bürkert príruba 32 x 32 verzia A1Bürkert príruba 32 x 32 verzia A1
- Procesné / linkové pripojenie - Linkové pripojenie 2 Príruba: Bürkert príruba 32 x 32 verzia A1Bürkert príruba 32 x 32 verzia A1
- Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP65
- Napätie - Napätie batérie: Nie
- Napätie - Napätie min / Menovité napätie: 230 V
- Napätie - Napätie max / Menovité napätie: 230 V
- Napätie – striedavé napätie: Áno
- Napätie - jednosmerné napätie: Nie
- Napätie - tolerancia napätia kladná: 10%
- Napätie - tolerancia napätia záporná: 10%
- Cievka (jadro) - Veľkosť cievky: 40 mm
- Cievka (jadro) - vedenie cievky Prepäťová ochrana: bez
- Cievka (jadro) - usmerňovač vedenia cievky: č
- Cievka (jadro) - zapojenie cievky voľnobežná dióda: č
- Cievka (jadro) - Nízka hlučnosť: Nie
- Cievka (jadro) - Typ cievky: zastrčená
- Cievka (jadro) - Materiál cievky (kryt): EP (epoxidová živica)
- Cievka (jadro) - Cievka Špeciálna vlastnosť: pre vysoké teploty
- Cievka (jadro) - Trieda tepelnej izolácie pohonu: H
- Materiály - Hlavný ventil Materiál v kontakte s médiom: mosadz
- Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 2
- Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
- Režim činnosti - funkcia ventilu: B - otvorený v pokojovej polohe - tlakový otvor 1 (P/NO)B - otvorený v pokojovej polohe - tlakový otvor 1 (P/NO)
- Režim prevádzky - manuálna prevádzka: Nie
- Schválenia - Menovitý výkon: 9 W
- Frekvencia napätia: 50/60 Hz
- Kategória výrobku
magnetický ventil
- Prevádzkové napätie
230 V
- Prevádzkový tlak (max.)
0 bar
- Teplota média (rozsah)
-10 do 100 °C
- Číslo výrobcu
217434
- Max. teplota média
100 °C
- Min. teplota média
-10 °C
IP65
- Max. okolitá teplota
55 °C
- Min. okolitá teplota
-10 °C
Na stiahnutie
Datasheet
Datasheet 3047133 Bürkert magnetický ventil 217434 6013 230 V 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3047133 Bürkert magnetický ventil 217434 6013 230 V 1 ks
Popis
Ventil 6013 je priamočinný ventil zdvíhacej kotvy. Na zvýšenie bezpečnosti tlaku a úniku sú zátka a vodiaca trubica jadra spolu zvarené. V závislosti od aplikácie sú k dispozícii rôzne kombinácie tesniacich materiálov. Bürkert-špecifická prírubová verzia (SFB) umožňuje priestorovo úsporné usporiadanie ventilov na viacnásobnej doske. Na zníženie spotreby elektrickej energie počas prevádzky sú k dispozícii cievky Kick and drop.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozsahu 5 - 30 ° C. Hodnota QNn je meranie plynov v litroch za minútu.
