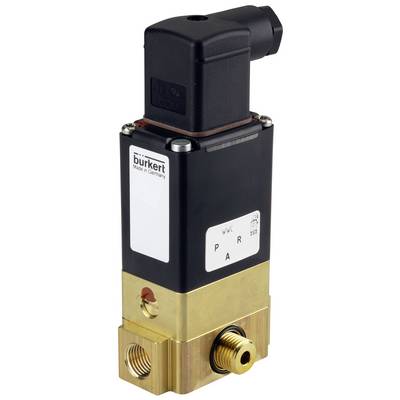

Bürkert magnetický ventil 218202 0331 230 V G 1/4 Menovitá vzdialenosť 2 mm kľudová poloha uzavretá 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (218,70 € / kus)
218,70 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
3/2-cestný solenoidový ventil; priamy účinok
- Priamočinný, od média oddelený ventil do menovitého priemeru DN 4
- Riadiaci ventil so špecifickým dizajnom príruby Bürkert (SFB)
- Bezúdržbová technológia sklopnej kotvy
- Robustná ručná obsluha nenáročná na obsluhu
- Verzie odolné proti výbuchu
Technické parametre
- Pohon - ručné ovládanie Materiál: PA (polyamid)
- Tesniaci materiál - kategória materiálu tesnenia sedla: elastoméry
- Materiál tesnenia - materiál tesnenia sedadla: EPDM (etylén propylén-diénová guma)
- Tesniaci materiál - tesnenie smerom von Materiál: EPDM (etylén propyléndiénová guma)
- Tesniaci materiál - materiál tesnenia sedadla Tvrdosť Shore: 70
- Tlak a teplota - Teplota média min: -30 °C
- Tlak a teplota - Teplota média max: 90 °C
- Tlak a teplota - Teplota okolia max: 55 °C
- Tlak a teplota - menovitý tlak min: 0 bar
- Tlak a teplota - Dizajn odolný proti spätnému tlaku: Nie
- Tlak a teplota - Maximálny nominálny tlak (kvapalina): 16 bar
- Tlak a teplota - Povrchová teplota max: 150 °C
- Elektrická prípojka - zásuvka zariadenia súčasťou dodávky: súčasťou dodávky
- Elektrická prípojka - zásuvka prístroja číslo položky - typ: 00314802 - 2518
- Elektrické pripojenie - Typ elektrického pripojenia: Tvar konektora A podľa DIN EN 175301-803
- Elektrické pripojenie - Poloha elektrického pripojenia: hore
- Elektrické pripojenie - Elektrické pripojenie Počet kontaktov: 2 + ochranný vodič
- Elektrické pripojenie - Polarita elektrického pripojenia: irelevantná
- Elektrické pripojenie - Materiál elektrického pripojenia: mosadz
- Vlastnosti zariadenia - Inštalačná dĺžka: 58 mm
- Vlastnosti zariadenia - Hlavný ventil Funkčný princíp: Sedlový ventil
- Vlastnosti prístroja - Otvorený spínací čas max.: 15 ms
- Vlastnosti zariadenia - spínací čas zopnutia max.: 15 ms
- Vlastnosti zariadenia - Nominálny prevádzkový režim/pracovný cyklus: 100 %
- Vlastnosti zariadenia - konštrukcia ventilu: doska ventilu kompletná. s dutou skrutkou; Prípojka A na zadnej strane
- Vlastnosti zariadenia - prietok: pod sedadlom
- Vlastnosti zariadenia - vákuová verzia: č
- Vlastnosti zariadenia - Typ upevnenia: Metrické skrutky
- Vlastnosti zariadenia - Typ pohonu: sklopná kotva
- Charakteristiky zariadenia - Prevádzka: priame pôsobenie
- Vlastnosti zariadenia - Oddelenie médií: Áno
- Vlastnosti zariadenia - funkcia spínania: zapnutie/vypnutie
- Vlastnosti prístroja - Otvorený spínací čas min: 8 ms
- Vlastnosti zariadenia - doba spínania zovretia min: 8 ms
- Vlastnosti zariadenia - Vykonanie analýzy: Nie
- Vlastnosti zariadenia - Nastavenie ventilu Čas otvorenia: Nie
- Vlastnosti zariadenia - Nastavenie ventilu Čas zatvárania: Nie
- Charakteristika zariadenia - ventil olejového horáka: č
- Charakteristika zariadenia - Steam verzia: Nie
- Charakteristika zariadenia - Hlavný ventil s integrovaným sitkom: č
- Menovitý priemer (hodnota Kv) - hodnota QNn (plyn): 120 l/min
- Menovitá šírka (hodnota Kv) - menovitá šírka hlavného ventilu 1 (P) (mm): 2 mm
- Menovitý priemer (hodnota Kv) - hodnota Kv (voda): 0,1 m3/h
- Menovitá veľkosť (hodnota Kv) - Menovitá veľkosť hlavného ventilu 1 (palec): 5/64 palca
- Menovitá šírka (hodnota Kv) - menovitá šírka hlavného ventilu 3 (R) (mm): 3 mm
- Procesné/rúrkové pripojenie - Prípojka potrubia 1 typ: vnútorný závit
- Procesné / linkové pripojenie - Linkové pripojenie 1 označenie závitu: 1/4
- Procesné / linkové pripojenie - Linkové pripojenie 1 typ závitu: G
- Proces/pripojenie potrubia - Typ pripojenia potrubia 2: vonkajší závit
- Procesné / linkové pripojenie - linkové pripojenie 2 typ závitu: G
- Procesné / linkové pripojenie - linkové pripojenie 2 označenie závitu: 1/4
- Procesné/potrubné pripojenie - Typ pripojenia potrubia 3: vnútorný závit
- Procesné / linkové pripojenie - linkové pripojenie 3 typ závitu: G
- Procesné / linkové pripojenie - linkové spojenie 3 označenie závitu: 1/4
- Procesné/linkové pripojenie – linkové pripojenie 2 Vonkajší priemer (palec): 1/4 palca
- Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP65
- Napätie - Napätie batérie: Nie
- Napätie - Napätie min / Menovité napätie: 230 V
- Napätie - Napätie max / Menovité napätie: 230 V
- Napätie – striedavé napätie: Áno
- Napätie - jednosmerné napätie: Nie
- Napätie - tolerancia napätia kladná: 10%
- Napätie - tolerancia napätia záporná: 10%
- Cievka (jadro) - vedenie cievky Prepäťová ochrana: bez
- Cievka (jadro) - usmerňovač vedenia cievky: č
- Cievka (jadro) - cievka Zapojenie Ochrana pólov: Nie
- Cievka (jadro) - zapojenie cievky voľnobežná dióda: č
- Cievka (jadro) - Nízka hlučnosť: Nie
- Cievka (jadro) - Typ cievky: bloková skrutkovaná
- Cievka (jadro) - Materiál cievky (kryt): EP (epoxidová živica)
- Cievka (jadro) - Trieda tepelnej izolácie pohonu: H
- Cievka (jadro) - spínaný výkon AC: 30 V
- A
- Cievka (jadro) - menovitý výkon AC: 15 V
- A
- Materiály - Hlavný ventil Materiál v kontakte s médiom: mosadz
- Materiály - materiál sedla ventilu: mosadz
- Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 3
- Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
- Prevádzkový režim - funkcia ventilu: C - zatvorený v pokojovej polohe - tlakový port 1 (P/NC), pracovný port 2 (A/OUT) do portu 3 (R/NO) otvorený C - zatvorený v pokojovej polohe - tlakový port 1 ( P/NC), pracovný port 2 (A/OUT) na pripojenie 3 (R/NO) otvorený
- Režim prevádzky - manuálna prevádzka: áno
- Prevádzkový režim - manuálna prevádzka: tlačidlové tlačidlo
- Režim prevádzky - blokovanie manuálneho chodu: áno
- Schválenia - Menovitý výkon: 8 W
- Frekvencia napätia: 50Hz
- Kategória výrobku
magnetický ventil
- Prevádzkové napätie
230 V
- Prevádzkový tlak (max.)
0 bar
- Materiál puzdra
mosaz
- Pripojenie
G 1/4
- Prevádzková teplota
-30 °C (min)
- Teplota média (rozsah)
-30 do 90 °C
- Číslo výrobcu
218202
- Prevádzkový tlak (min.)
0 bar
- Min. prevádzková teplota
-30 °C
- Tesniaci materiál
EPDM
- Funkcia
3/2 zatvorený monostabilný
- Max. teplota média
90 °C
- Min. teplota média
-30 °C
- Médium
Tekuté médium
- Menovitá vzdialenosť
2 mm
- Vlastnosti
príruba
- QNn hodnota
120 l/min
IP65
- Max. okolitá teplota
55 °C
- Účinky
kľudová poloha uzavretá
- Hodnota kv
0.1 m³/h
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 3047136 Bürkert magnetický ventil 218202 0331 230 V G 1/4 Menovitá vzdialenosť 2 mm kľudová poloha uzavretá 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3047136 Bürkert magnetický ventil 218202 0331 230 V G 1/4 Menovitá vzdialenosť 2 mm kľudová poloha uzavretá 1 ks
Popis
Ventil 0331 je priamočinný ventil so skladacou armatúrou oddelenou od média. Je dostupný v 3/2- a 2/2-cestnej verzii. Ako 3/2-cestná verzia môže byť použitá ako rozdeľovač alebo zmiešavací ventil. V závislosti od aplikácie sú k dispozícii rôzne materiály membrán a režimy prevádzky. Sortiment puzdier pozostáva z mosadze, nehrdzavejúcej ocele, PEEK a polypropylénu. Magnetické cievky sú potiahnuté chemicky vysoko odolným epoxidom. Pretože systém cievok je oddelený od média membránou, je ventil vhodný najmä pre kritické médiá, ako sú agresívne kyseliny a zásady. 0331 je vybavený manuálnym ovládaním pre uvedenie do prevádzky a testovanie. Pre zníženie energetickej náročnosti je možné všetky cievky dodať s elektronickým znížením výkonu alebo v pulznej verzii. Stav spínania je možné vykonať pomocou spätnej väzby polohy ako binárny alebo NAMUR signál.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozsahu 5 - 30 ° C. Hodnota QNn je meranie plynov v litroch za minútu.
