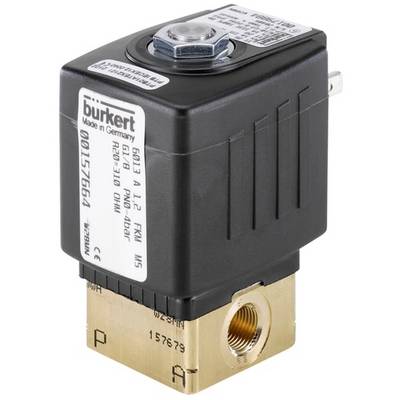

Bürkert magnetický ventil 220699 6013 48 V G 1/8 objímka Menovitá vzdialenosť 3 mm kľudová poloha otvorená 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (139,99 € / kus)
139,99 €
s DPH
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
2/2-cestný solenoidový ventil, priamo pôsobiaci
- Priamočinný a kompaktný ventil do menovitého priemeru DN 6,0
- Systém skrutkových cievok odolný voči vibráciám
- Verzie odolné proti výbuchu
- K dispozícii sú energeticky úsporné verzie kick and drop
Technické parametre
- Cievka (jadro) - Veľkosť cievky: 32mm
- Materiál: mosadz
- Tesniaci materiál: FKM
- Nominálna šírka: 3 mm
- Pripojenie linky: zásuvka G 1/8
- Špeciálna vlastnosť: materiál cievky, trieda izolácie H
- Napätie: 48 voltov
- frekvencia 50 Hz.
- Teplota média (stupňov C) (max): 100
- Teplota okolia (stupne C) (max): 55
- Teplota okolia (stupne C) (min): -10
- Tlak (bar) (max): 8
- Teplota média (stupeň C) (min): -10
- Režim prevádzky: 2/2-cestný; Otvorte v kľudovej polohe
- Spotreba energie: 7 wattov
- Pracovný cyklus (%): 100
- Otváracia doba (ms) (max): 20
- Čas uzávierky (ms) (max): 30
- KV hodnota (M*3/H): 0,230
- Tlak (max) plynu: 8
- Kategória výrobku
magnetický ventil
- Prevádzkové napätie
48 V
- Prevádzkový tlak (max.)
8 bar
- Materiál puzdra
mosaz
- Pripojenie
G 1/8 objímka
- Teplota média (rozsah)
-10 do 100 °C
- Číslo výrobcu
220699
- Tesniaci materiál
FKM
- Funkcia
2/2-cestný
- Max. teplota média
100 °C
- Min. teplota média
-10 °C
- Médium
plyny
- Menovitá vzdialenosť
3 mm
- Vlastnosti
príruba
- Max. okolitá teplota
55 °C
- Min. okolitá teplota
-10 °C
- Účinky
kľudová poloha otvorená
- Hodnota kv
0.230 m³/h
Na stiahnutie
Datasheet
Datasheet 3046868 Bürkert magnetický ventil 220699 6013 48 V G 1/8 objímka Menovitá vzdialenosť 3 mm kľudová poloha otvorená 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3046868 Bürkert magnetický ventil 220699 6013 48 V G 1/8 objímka Menovitá vzdialenosť 3 mm kľudová poloha otvorená 1 ks
Popis
Ventil 6013 je priamočinný ventil zdvíhacej kotvy. Na zvýšenie bezpečnosti tlaku a úniku sú zátka a vodiaca trubica jadra spolu zvarené. V závislosti od aplikácie sú k dispozícii rôzne kombinácie tesniacich materiálov. Bürkert-špecifická prírubová verzia (SFB) umožňuje priestorovo úsporné usporiadanie ventilov na viacnásobnej doske. Na zníženie spotreby elektrickej energie počas prevádzky sú k dispozícii cievky Kick and drop.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozsahu 5 - 30 ° C. Hodnota QNn je meranie plynov v litroch za minútu.
